home > product> solutions > pac > WinPAC >WP-5141/WP-5141-OD/WP-5151/WP-5151-OD

WP-5141/WP-5141-OD
WP-5151/WP-5151-OD


  • PXA270, 520 MHz CPU
  • Windows CE.NET 5.0 作業系統
  • 硬體即時功能 (RTC)
  • 64-bit 硬體序號用於軟件保護
  • 音效：麥克風輸入及耳機輸出
  • I/O 擴充插槽
  • 10/100雙乙太網路埠
  • 串列埠 x 3 (RS-232/485)
  • 運作溫度 -25 ~ +75 °C
Model: WP-5141 Model: WP-5141-OD


Model: WP-5151 Model: WP-5151-OD

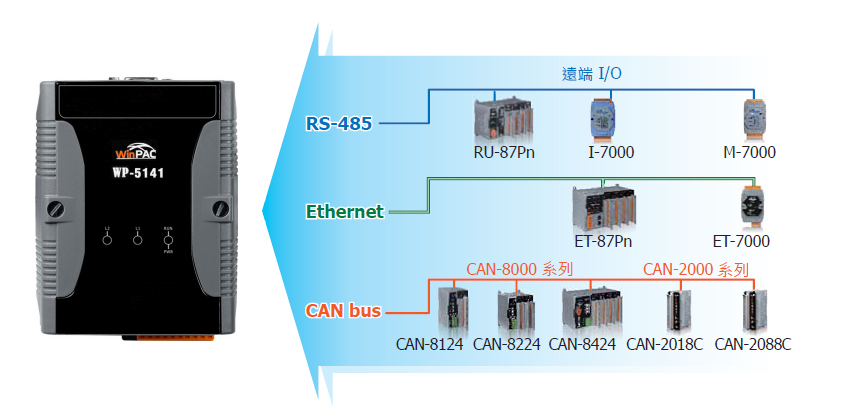

WP-5000 系列是一款搭載 PXA270 CPU (520MHz) 與即時多工的Windows CE.NET 5.0 作業系統的可程式控制器，提供 多種連接介面包含 VGA、USB、Ethernet、RS-232/485 串列通信埠與一組 I/O 擴充匯流排。I/O 擴充匯流排搭配不同 XW-board 系列 I/O 擴充能讓WP-5000 控制器增加監控 AI/AO/DI/DO/ 計時/ 計數訊號的功能，以及 RS-232/422/485 通信埠的數量。


型號 WP-5141 WP-5151 WP-5141-OD WP-5151-OD
系統軟體
OS 作業系統 Windows CE 5.0
.Net Compact Framework 3.5
內建服務 FTP 伺服器、Web 伺服器( 支援VB script, JAVA script), Embedded SQL server
SDK 提供 Visual Studio.Net 2003/2005/2008 開發用Dll 檔
多語系支援 英文、德文、法文、西班牙文、葡萄牙文、俄羅斯文、義大利文、韓文、簡體中文、繁體中文
中央處理器
CPU PXA270 或相容 (32 位元和520 MHz)
SDRAM 128 MB
Flash 64 MB (32 MB 用於作業系統、32 MB 用於系統磁碟及系統暫存器Registry)
EEPROM 16 KB, 資料可保存 40 年以上; 可重複讀寫1,000,000 次以上
擴充Flash 記憶體 microSD 擴充插槽並配備一2 GB microSD 卡 (最高支援至16 GB microSDHC 卡)
即時時鐘(RTC) 提供秒、分、時、日、星期、月、年資訊
64 位元硬體序號鎖 是，軟體防拷保護
雙看門狗 是
LED 指示燈 1 個電源/ 系統運作LED 指示燈，2 個可程式控制LED 指示燈
旋轉式開關 是 (0 ~ 9)
VGA 及通訊介面
解析度 640 × 480, 800 × 600
Ethernet RJ-45 x 2, 10/100 Based-TX, (Auto-negotiating, 自動MDI/MDI-X, LED 指示燈)
USB 1.1 (client) 1
USB 1.1 (host) 1
音效 - 麥克風輸入及耳機輸出
COM 1 RS-232 (RxD, TxD 和GND); 非隔離
COM 2 RS-485 (Data+, Data-); 非隔離
COM 3 RS-232 (RxD, TxD 和GND); 非隔離 RS-485 (Data+, Data-); 2500 VDC 隔離 RS-232 (RxD, TxD 和GND); 非隔離 RS-485 (Data+, Data-); 2500 VDC 隔離
I/O 擴充
I/O 擴充匯流排 是，支援一片XW-Board 系列I/O 擴充卡
機構
尺寸 (寬 x 高 x 深) 91 mm x 126 mm x 52 mm
安裝方式 導軌安裝式 (DIN-Rail Mount)
作業環境
操作環境溫度 -25 °C ~ +75 °C
儲存環境溫度 -30 °C ~ +80 °C
操作環境相對濕度 10 ~ 90% RH (無冷凝)
電源
輸入電源 +10 VDC ~ +30 VDC
隔離 1 kV
功耗 4.8 W 6 W

WP-5141-EN CR 標準版 WP-5000 (OS 英文版) (RoHS)
WP-5141-OD-EN CR 標準版 WP-5000，具備音效裝置 (OS 英文版) (RoHS)
WP-5141-TC CR 標準版 WP-5000 (OS 繁體中文版) (RoHS)
WP-5141-OD-TC CR 標準版 WP-5000，具備音效裝置 (OS 繁體中文版) (RoHS)
WP-5141-SC CR 標準版 WP-5000 (OS 簡體中文版) (RoHS)
WP-5141-OD-SC CR 標準版 WP-5000，具備音效裝置 (OS 簡體中文版) (RoHS)
WP-5151-EN CR 標準版 WP-5000 (OS 英文版) (RoHS)
WP-5151-OD-EN CR 標準版 WP-5000，具備音效裝置 (OS 英文版) (RoHS)
WP-5151-TC CR 標準版 WP-5000 (OS 繁體中文版) (RoHS)
WP-5151-OD-TC CR 標準版 WP-5000，具備音效裝置 (OS 繁體中文版) (RoHS)
WP-5151-SC CR 標準版 WP-5000 (OS 簡體中文版) (RoHS)
WP-5151-OD-SC CR 標準版 WP-5000，具備音效裝置 (OS 簡體中文版) (RoHS)

DP-660 24 VDC/2.5 A， 60 W 與 5 VDC/0.5 A, 2.5 W 雙輸出電源供應器 (可導軌式安裝)
DP-1200 24 VDC/5.0 A, 120 W 電源供應器 (可導軌式安裝) (RoHS)
MDR-20-24 24 VDC/1.0 A, 24 W 電源供應器 (可導軌式安裝) (RoHS)
MDR-60-24 24 VDC/2.5 A, 60 W 電源供應器 (可導軌式安裝) (RoHS)
