VP-1231-CE7/VP-4231-CE7/VP-6231-CE7
Standard ViewPAC (Window CE.NET 7.0 Inside) |
|
| |
| ~ NEW ~ |
~ NEW ~ |
~ NEW ~ |
 |
 |
|
| Model: VP-1231-CE7 |
Model: VP-4231-CE7 |
Model: VP-6231-CE7 |
|
|
| |
 |
VP-x231-CE7 是基於WINCE7 的ViewPAC 控制器，它結合了運算、I/O 和操作界面，成為單一運作的元件。並提供人機界面、數據採集和獨立控制的PAC 最佳解決方案。
VP-x231-CE7 配備了低功耗雙核心的ARM Cortex-A8 超執行緒處理器、3 個I/O 擴充槽、TFT彩色LCD及各式的週邊通訊介面( 包括：Gigabit 網路埠、USB 埠、RS-232 及RS-485)。除此之外，它還提供了豐富的設備配套，包括microSD 插槽可使用microSD 記憶卡來擴充記憶體和備份、I/O 插槽可搭配我們的I-8K 及I-87K 系列I/O 模組和遠端I/O 擴充用的Ethernet I/O 模組及RS-485 I/O 模組。另設計工作在-20℃ ~ 70℃的環境溫度範圍內，本身無風扇設計提供更極致的可靠性。
內建 Windows CE .NET 作業系統具有硬體實時性 (Hard Real-time)，運作核心體積小，快速開機，更深層的中斷處理與更穩定的控制等優點。支援 PC 相容開發軟體，如：Visual Basic.NET，Visual C#，Embedded Visual C++ 等軟體。 |
| |
 |
- Windows CE.NET 7.0
- 透過網路可輕鬆的進行遠端維護
- FTP伺服器
- VCEP遠端維護工具軟體
- 可透過RS-232, RS-485或乙太網路整合本機及遠端I/O模組
- 提供VC, C#及VB.NET函式庫
- 支援Modbus及DCON通訊
- 開發工具
- Visual Studio.NET 2008及VC
- 提供C#, VB.NET & VC開發套件及範例程式
|
| |
 |
- Cortex-A8 CPU (32-bit & 1 GHz)
- IP65等級前面板保護
- 5.7"/10.4"/15" TFT LCD觸控螢幕
- 6個橡膠鍵盤
- 音效裝置具有麥克風及耳機
- 64-bit硬體序號用於軟體保護
- I/O擴充插槽x 3 (支援高卡系列I/O模組)
- 豐富的I/O擴充能力
- 乙太網路
- RS-232/422/485
- FRnet
- CAN bus
- MRAM (128 KB)
- 乙太網路埠
- 串列埠 x 2 (RS-232, RS-485)
- 運作溫度: -20 ~ +70 °C
|
| |
 |
| 環境監測、工廠自動化、樓宇管理系統、設備自動化…等。 |
| |
 |
 |
| |
 |
| 型號 |
VP-1231-CE7 |
VP-4231-CE7 |
VP-6231-CE7 |
| LCD 顯示器 |
| 螢幕尺寸 |
5.7" |
10.4" |
15" |
| 解析度 |
640 x 480 |
800 x 600 |
1024 x 768 |
| 觸控面板 |
是 |
| 橡膠按鍵 |
6 |
- |
| 系統軟體 |
| 作業系統 |
Windows CE 7.0 |
| Framework 支援 |
.NET Compact Framework 3.5 |
| 內建服務 |
FTP 伺服器, Web 伺服器 ( 支援 VB script, JAVA script), SQL Compact Edition 3.5 |
| SDK 提供 |
Visual Studio.Net 2008 DLL 函式庫 |
| 多語系支援 |
英文, 德文, 法文, 西班牙文, 俄羅斯文, 義大利文, 韓文, 簡體中文, 繁體中文 |
| CPU (處理器) 模組 |
| CPU |
Cortex-A8 (32-bit, 1.0 GHz) |
| SDRAM |
512 MB |
| MRAM |
128 KB |
| Flash (SSD) |
256 MB |
| EEPROM |
16 KB |
| 擴充記憶體 |
microSD 插槽內附一個
4 GB microSD 卡 (最大支援 32 GB) |
SD 插槽內附一個 4 GB microSD 卡 與 microSD 轉接卡 (最大支援 32 GB) |
| 即時時鐘 (RTC) |
可讀/ 寫 年、月、日、時、分、秒，並提供資訊 |
| 64-bit 硬體序號 |
是, 軟體防拷保護 |
| 雙看門狗機制 |
是 |

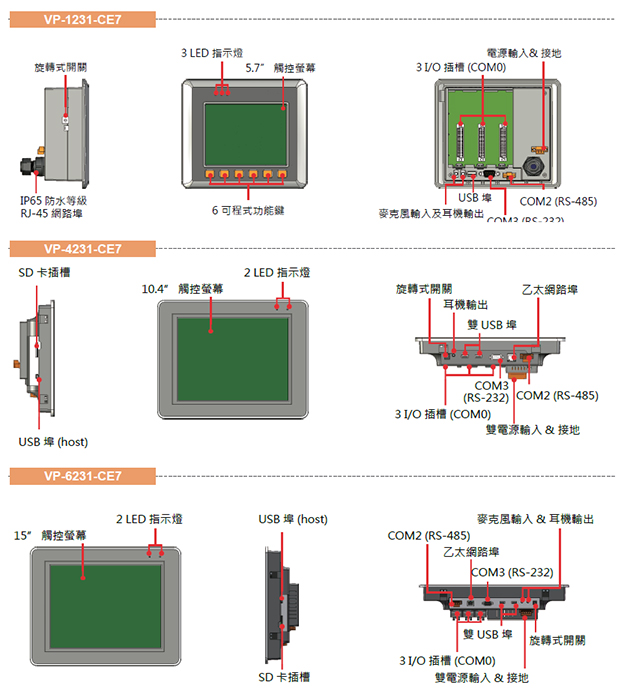

| LED 指示燈 |
3 雙色LED 指示燈 (PWR, RUN,
LAN1, L1, L2, L3; L1 ~L3 : 可程式控制LED 指示燈) |
2 LED 指示燈 (Run 及 PWR) |
| 旋轉式開關 |
0 ~ 9 |
| 通訊介面 |
| 乙太網路埠 |
RJ-45 x 1, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED 指示燈) |
| USB 2.0 |
1 |
3 |
| COM 2 |
RS-485 (D2+, D2-); 內建self-tuner ASIC 晶片; 2500 VDC 隔離 |
| RS-232 COM port |
COM3 RS-232 (RxD, TxD, CTS, RTS, DSR, DTR, CD, RI 及 GND); 無隔離 |
COM1 RS-232 (RxD, TxD, CTS, RTS, DSR, DTR, CD, RI 及 GND); 無隔離 |
| 音效 |
麥克風輸入及耳機輸出 |
耳機輸出 |
麥克風輸入及耳機輸出 |
| I/O 擴充插槽 |
| 插槽數 |
3 (COM0, 支援高卡的 I-8K 系列和I-87K 系列模組) |
| 機構特性 |
| 尺寸 (寬 x 長 x 高) |
182 mm x 158 mm x 125 mm |
293 mm x 231 mm x 129 mm |
381 mm x 305 mm x 139 mm |
| 開孔尺寸 (寬 x 長) |
153 mm x 136 mm ± 1.0 mm |
276 mm x 214 mm ± 1.0 mm |
366 mm x 290 mm ± 1.0 mm |
| 面板保護 |
前面板保護: IP65 等級 |
| 環境參數 |
| 運作溫度 |
-20 °C ~ +70 °C |
| 儲存溫度 |
-30 °C ~ +80 °C |
| 環境相對溼度 |
10% ~ 90% RH ( 無凝露) |
| 電源 |
| 輸入電源 |
+10 VDC ~ +30 VDC |
| 冗餘電源輸入 |
- |
是 |
| 隔離 |
1 kV |
| 功耗 (Consumption) |
0.3 A @ 24 VDC |
0.45 A @ 24 VDC |
0.65 A @ 24 VDC |
|
| |
 |
| VP-1231-CE7 CR |
5.7 吋標準型ViewPAC，3 I/O 擴充插槽搭載Cortex-A8 CPU 及Windows CE 7.0 OS (RoHS) |
| VP-4231-CE7 CR |
10.4 吋標準型ViewPAC，3 I/O 擴充插槽搭載Cortex-A8 CPU 及Windows CE 7.0 OS (RoHS) |
| VP-6231-CE7 CR |
15 吋標準型ViewPAC，3 I/O 擴充插槽搭載Cortex-A8 CPU 及Windows CE 7.0 OS (RoHS) |
|
| |
 |
| DP-660 |
24 VDC/2.5 A, 60 W 及 5 VDC/0.5 A, 2.5 W 雙輸出電源供應器（可導軌式安裝) |
| MDR-20-24 |
24 VDC/1.0 A, 24 W 單一輸出軌道式電源供應器 |
| MDR-60-24 |
24 VDC/2.5 A, 60 W 軌道式電源供應器 |
| USB-2560 CR |
4 埠工業級USB 2.0 集線器 (RoHS) |
| NS-208 CR |
8 埠工業級 10/100 Base-TX 乙太網路交換器 (RoHS) |
|
| |
|
|
| |
|
|
