IWS-2201-CE7 / IWS-4201-CE7 / IWS-6201-CE7
IWS-6201-CE7 ~ New ~
    特色
    „„內建InduSoft 運行版授權
„支援Modbus, OPC, TCP/IP 客戶/伺服端
內建DCON 驅動支援泓格分散式I/O模組
簡單快速連接 "物聯網" 與行動裝置
7"/10.4"/15" LCD
解析度：800 x 480 ~ 1024 x 768
電阻式觸控螢幕
AM335x (1 GHz or 720 MHz) CPU
Windows CE 7.0
前面板防水防塵: NEMA 4/IP65 標準
工作溫度：-10 ~ +60° C


IWS PAC Series 系列採用RISC 式CPU 主板，TFT 液晶觸控螢幕，結合為堅固耐用之平板電腦，非常適合於各種工業控制與HMI 應用。內建GB Ethernet、USB、RS-232 與RS-485 多種通訊介面; 作業系統出廠即安裝於主板Flash 記憶體內; 搭配泓格Ethernet、RS-485、Wi-Fi 與ZigBee 無線等多種I/O 模組可擴充遠程I/O 設備。面板式安裝設計，前面板符合NEMA4/IP65 防水防塵標準，能防撥水、潮濕和積塵。寬溫設計適用於溫度-10° C 〜60° C 的工作環境，無風扇、無轉動組件之設計更成為零噪音的最佳設備。

back

先進的報警系統，即時掌握現場狀況

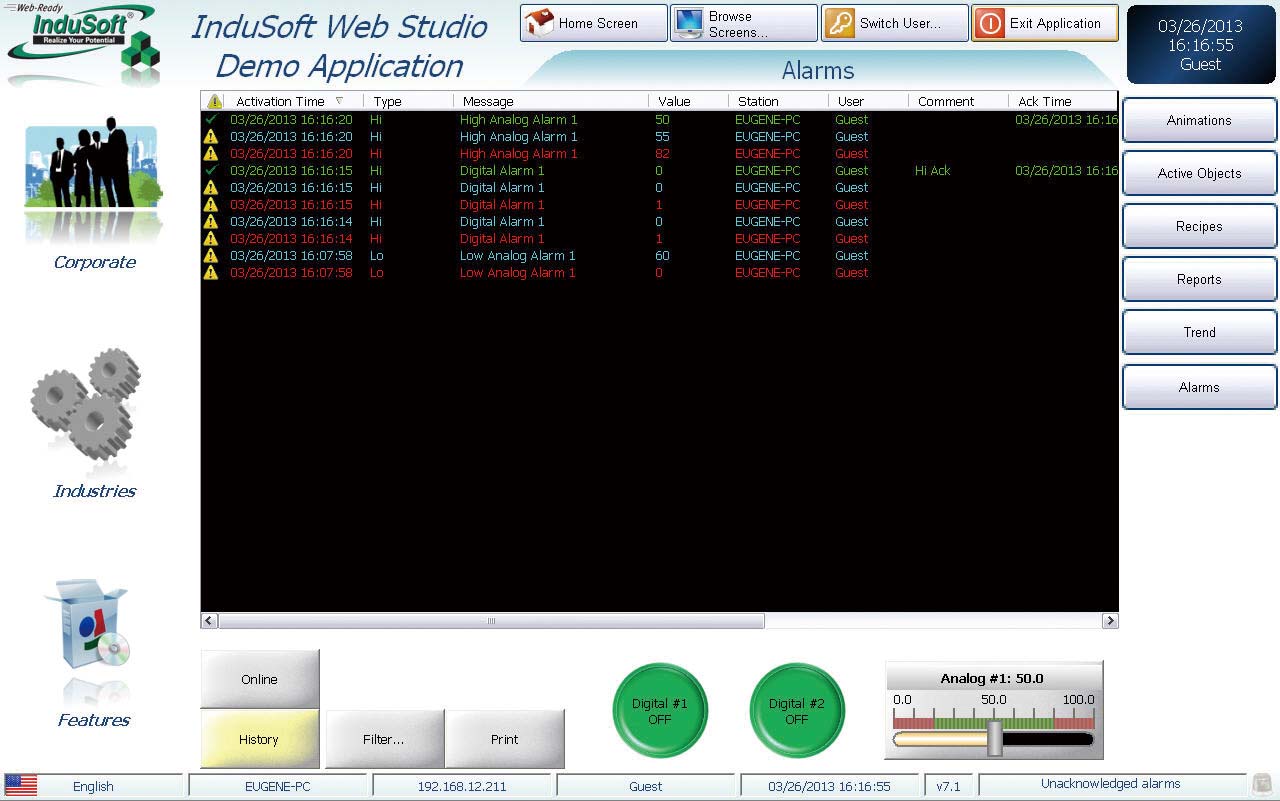

先進的報警管理系統允許您以各種實用程式發送警報，例如螢幕顯示、郵件、Web 流覽器、印表機和手機短信，以確保管理人員可以即時掌握現場狀況。並且支持SSL 加密的郵箱，例如Gmail，以滿足高保密性的要求。


back

配方和報表

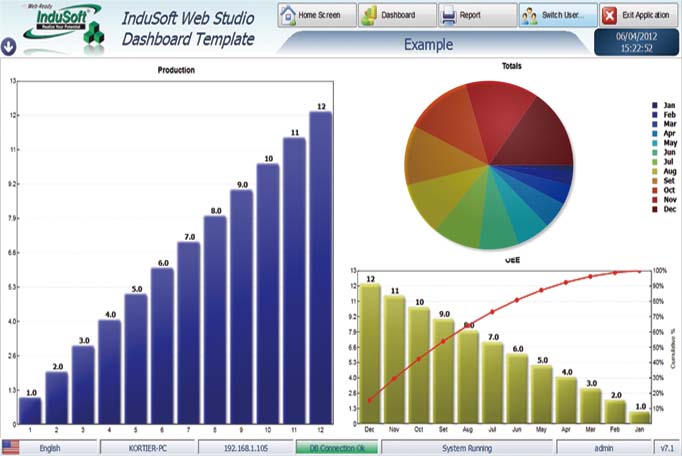

通過彈性配方管理工具，可以有效地管理產線的產出參數及數量。而報表工具可以產生各式簡潔清楚的報告，支援.TXT.RTF、.XML、.PDF、.HTML、.CSV 格式，也可整合進Office 程式，例如Excel。獲取您所需的資料，使用您所需的格式，使您快速做出明智決定。


back

趨勢圖

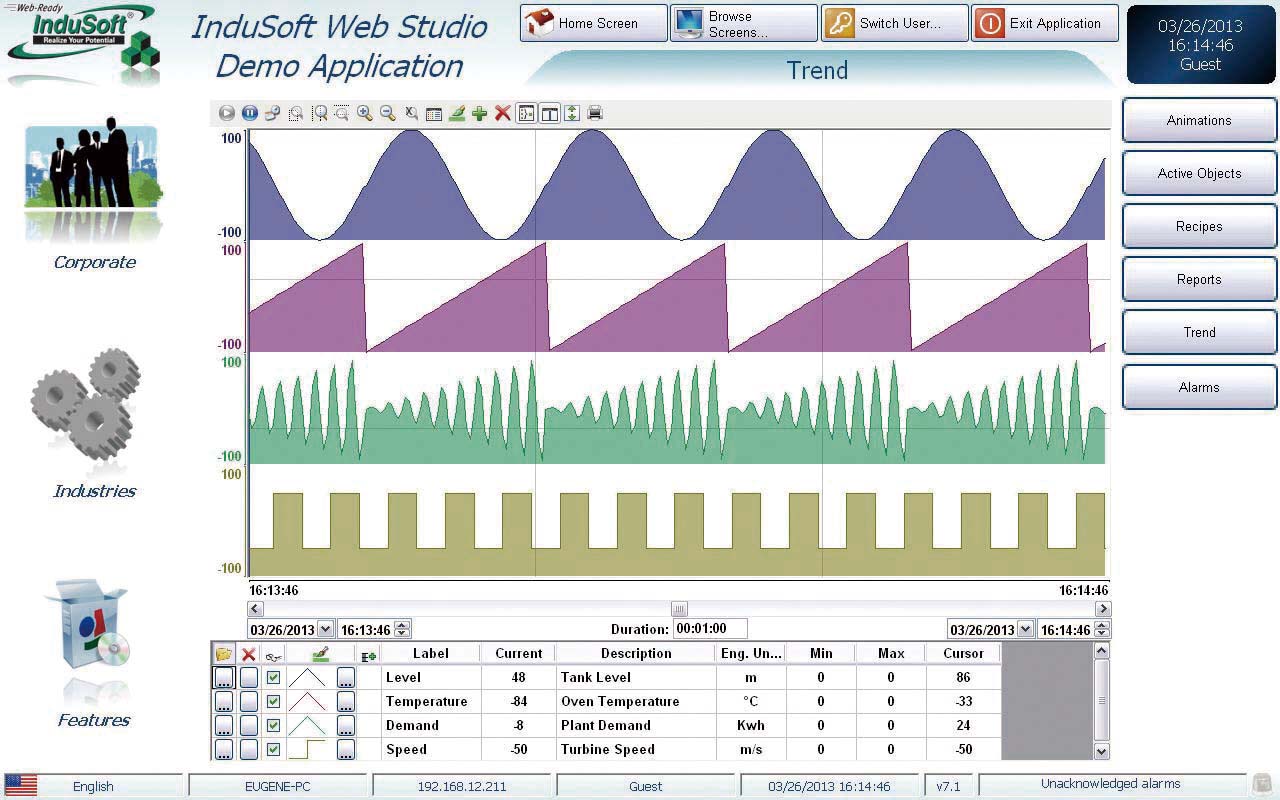

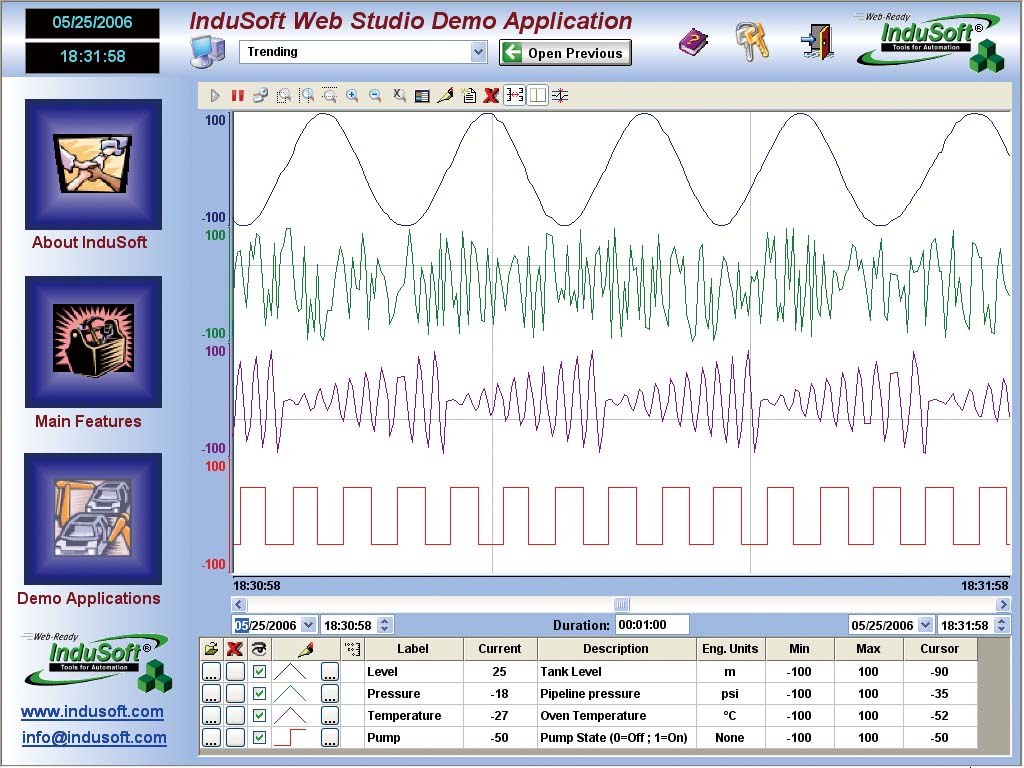

InduSoft 提供友善與直觀的圖形化介面控制命令，可以顯示即時資料或資料庫中的歷史資料，並可配合多點觸摸屏，以手勢方式隨意進行畫.

Send Email with One Attached File


back

資料庫

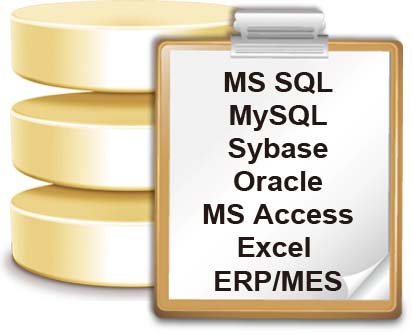

支援大部分的資料庫，例如 MS SQL、MySQL、Sybase、甲骨文、MS Access、Excel 和 ERP/MES 系統(包含 SAP)，甚至於 WinCE 平臺上也可實現資料庫功能。InduSoft 提供彈性的設定介面，不需具備 SQL 的編程知識即可將資料庫與趨勢圖、報警、事件、表格和其他物件進行

Send Email with One Attached File

back

驅動程式與OPC

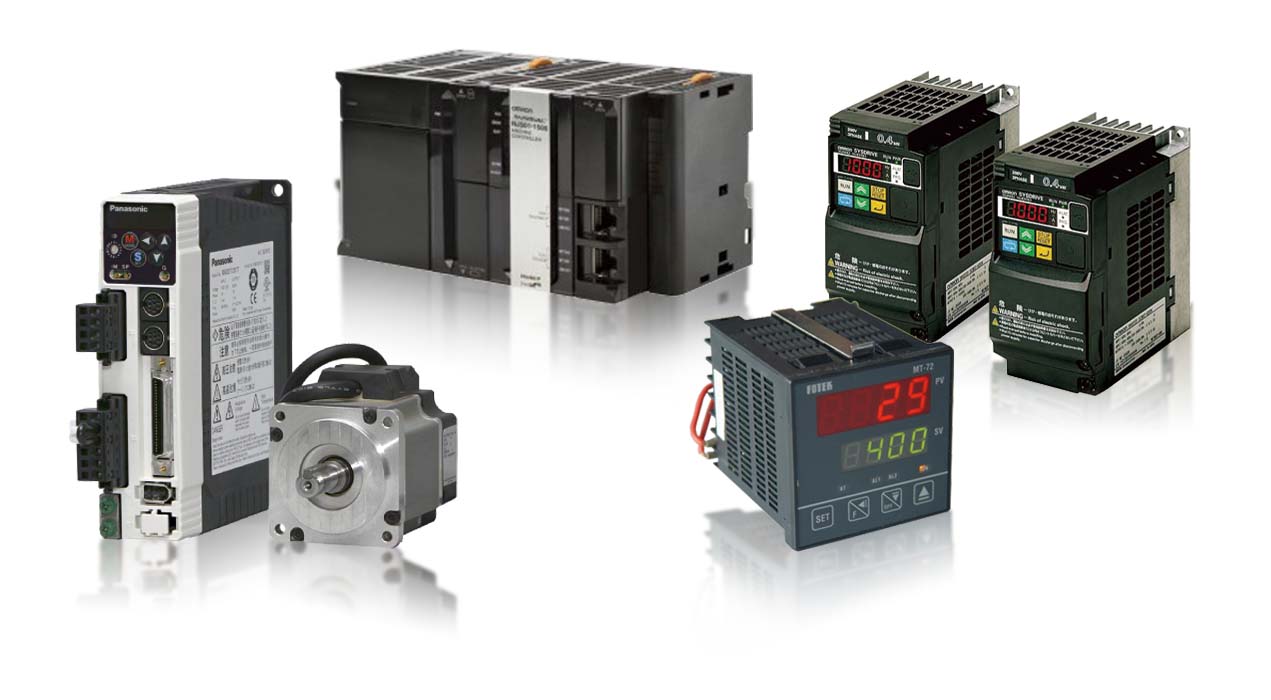

內建超過 240 種 RFID 讀取器及其它多樣設備的本地驅動程式。此本地驅動支援各式的 PLC、溫度控制器、RFID 讀取器。並且內建本地 OPC 介面，例如 OPC DA(伺服器/用戶端)、OPC HDA(伺服器)、UA(用戶端)及　OPC.NET 3.0(用戶端)，以進行外部設備支援。另外，從 InduSoft Web Studio v7.1 版之後也開始支援 OPC XML(需額外授權)。

Modbus RTU/TCP Slave

back

瘦用戶端操作，隨時隨地遠端查看資訊
Remotely view screens as web pages using Internet Explorer web browser, or InduSoft Secure Viewer. Without installing any additional software and provide embedded firewall, remote client command disabled and login authority functions to protect the system security.

Modbus RTU/ASCII Master

back
  • 內建InduSoft 運行版授權
  • 支援Modbus, OPC, TCP/IP 客戶/伺服端
  • 內建DCON 驅動支援泓格分散式I/O模組
  • 簡單快速連接 "物聯網" 與行動裝置
  • 7"/10.4"/15" LCD
  • 解析度：800 x 480 ~ 1024 x 768
  • 電阻式觸控螢幕
  • AM335x (1 GHz or 720 MHz) CPU
  • Windows CE 7.0
  • 前面板防水防塵: NEMA 4/IP65 標準
  • 工作溫度：-10 ~ +60° C

back

型號 IWS-2201-CE7 IWS-4201-CE7 IWS-6201-CE7
LCD 顯示器
尺寸 7” (16:9) 10.4” (4:3) 15” (4:3)
解析度 800 x 480 800 x 600 1024 x 768
亮度 (cd/m2) 400
對比 500 : 1
LED 背光壽命 (hrs) 20,000 50,000
觸控面板 4-wire, resistive type; light transmission: 80% 5-wire, resistive type; light transmission: 80%
系統軟體
OS Microsoft Windows Embedded Compact 7
支援 Framework 版本 .NET Compact Framework 3.5
Embedded Service FTP server, Web server (supports VB script, JAVA script), SQL Compact Edition 3.5
提供的 SDK Dll for Visual Studio.Net
支援語言 English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese
開發軟體
InduSoft Software InduSoft Web Studio Runtime
中央處理器
CPU Cortex-A8, 720 MHz Cortex-A8, 1 GHz
SDRAM 512 MB (DDR3)
MRAM 128 KB
Flash (SSD) 256 MB
EEPROM 16 KB
記憶體擴充
microSD socket with a 4GB Micro SDHC card
(support up to 32 GB)
 SD socket with a 4 GB SDHC card(support up to 32 GB)
RTC (即時時鐘) Provide second, minute, hour, date, day of week, month, year
64 位元硬體序 Yes, for software copy protection
看門狗計時 0.8 second
LED 指示燈 2 (PWR, Run)
旋轉開關 0 to 9
通訊介面
乙太網 1 x RJ-45 10/100/1000 Base-TX
USB 2.0 (host) 2
COM1 RS-232/RS-485; 2500 VDC isolated RS-232/RS-485 (DB9 connector); 2500 VDC isolated
COM2 RS-232/RS-485; 2500 VDC isolated
COM3
-
 RS-485; 2500 VDC isolated
音訊 Earphone-out
機構
尺寸 ( 寬 x 長 x 高) 213 mm x 148 mm x 44 mm 291 mm x 229 mm x 54 mm 381 mm x 305 mm x 65 mm
面板尺寸 (W x H) 197 mm x 133 mm ± 1 mm 277 mm x 215 mm ± 1 mm 362 mm x 286 mm ± 1 mm
安裝 Panel Mounting, VESA (75 x 75) Mounting
侵入防護等級 Front panel: NEMA 4/IP65
環境
工作溫度 -10 ~ +60°C
儲存溫度 -20 ~ +70°C
周圍環境相對溼度 10 ~ 90% RH (non-condensing)
電源
端子供電 +12 VDC to +48 VDC
網路供電 IEEE 802.3af
隔離
-
 1 kV
功耗 6 W 13 W 16 W

back

IWS-2201-CE7 7” InduSoft 搭配 WinCE7 OS
IWS-4201-CE7 10.4” InduSoft 搭配 WinCE7 OS
IWS-6201-CE7 15” InduSoft 搭配 WinCE7 OS
(default 300 tags, 3 drivers, 4 Web Thin Client, 1 Secure Viewer)

back

 InduSoft-CE1500R  CEView Standard，適用於Windows CE 專案執行，包含1,500 Tags 和3 個驅動程式
(包含執行授權, 支援4 個Web Client, 1 個Secure Viewer)

back

 InduSoft-Web Upgrade  4 (預設), 8
 InduSoft-SV Upgrade  1 (預設), 2, 4, 8

back

 InduSoft (泓格)  http://www.icpdas.com/products/Software/InduSoft/indusoft.htm
 InduSoft (原廠)  http://www.indusoft.com/

back

 DIN-KA52F  24 V/1.04 A, 25 W 電源供應器，支援DIN 導軌安裝
 MDR-20-24  24 V/1 A, 24 W 電源供應器，支援DIN 導軌安裝
 CA-0950-3W  5.0 M 3-Pin 公對母D-sub RS-232 連接線w/Ferrite Core
