| iPPC-6831-WES7 |
|
| |
| ~ Available soon ~ |
 |
| Panel PC with 3 I/O Slots |
|
|
 |
- 螢幕尺寸：15 吋，具備觸控螢幕
- E3845 (1.91 GHz) 四核心CPU
- 嵌入式作業系統 (WES7)
- 支援 HMI 設計軟體 eLogger ( 免費)
- 3 個擴充 I/O 插槽
- 前面板配有NEMA 4/IP65 防水防塵保護
- 堅固的結構和可靠的機身設計
- 運作溫度：-20 °C ~ +60 °C
|
|
|
| |
 |
iPPC-6831-WES7 是一個以WES7 為基礎的可程式自動化控制器Panel PC，它不但結合了計算、I/O 及操作介面等功能於一身，更整合了HMI 和PAC 功能，在資料的擷取及控制上提供了全方位的解決方案。
Panel PC 配備了低功耗四核心的E3845 (1.91 GHz) 超執行緒處理器、3 個I/O擴充槽、TFT 彩色LCD 及各式的週邊通訊介面( 包括：2 個Gigabit Ethernet、USB 埠、RS-232 及 RS-485)。除此之外，iPPC 還提供了豐富的設備配套，包括mSATA SSD 具有預先安裝的作業系統、

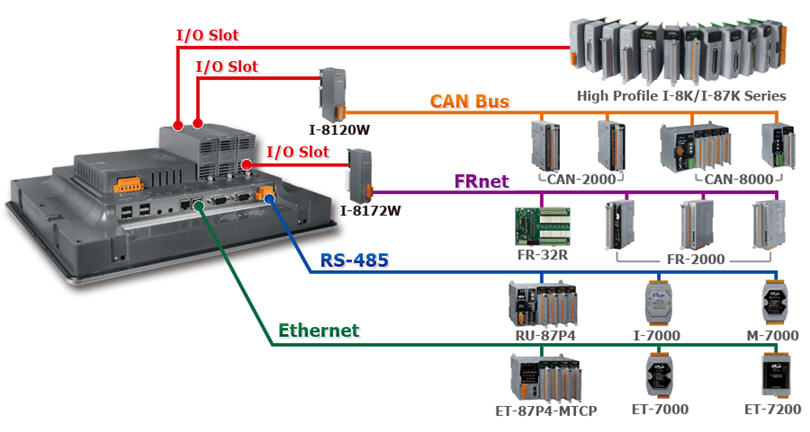

CF 卡插槽可用來擴充記憶體和備份、I/O 插槽可搭配我們的I-8K 及I-87K 系列I/O 模組和遠端I/O 擴充用的Ethernet I/O 模組及RS-485 I/O 模組、前面板NEMA 4/IP65 保護可防潑水、防塵和防髒污、機身可運作於-20 °C 至60 °C 寬廣的工作溫度範圍、無風扇及沒有活動式零件的設計可提升可靠度及維護。
以WES7 為基礎的Panel PC，因WES7 與Windows 7 相同，具有Win32 API，其大部分與Windows 7 相容的程式，都能在WES7 中執行，故在操作上會十分簡便。 |
| |
 |
| WES7 與Windows 7 相同，具有Win32 API，也就是說幾乎每一個可以在個人電腦上跑的程式，都可以簡單地無痛移植到Panel PC 上。它也具有豐富的Windows IDEs， 如Visual Studio、Delphi、Borland C++ Builder 等。 |
 |
- 完整的 Win32 API
- Silverlight 5
- EWF (增強型讀寫過濾器)
- 遠端桌面通訊協定 7.1
- .NET Framework 3.5, 4.0, 4.5
|
|
| |
 |
| 型號 |
iPPC-6831-WES7 |
| 系統軟體 |
| 作業系統 |
Microsoft Windows Embedded Standard 7 SP1 |
| Framework 支援 |
.Net Framework 3.5, 4.0, 4.5 |
| 內建服務 |
IE11, FTP Server, IIS 7.0, ASP (Java Script, VB Script) |
| SDK 提供 |
Dll for Visual Studio.Net |
| 多語系支援 |
英文, 德文, 法文, 西班牙文, 葡萄牙文, 俄羅斯文, 義大利文, 韓文, 簡體中文, 繁體中文 |
| CPU (處理器) 模組 |
| CPU |
E3845 (1.91 GHz, 64-bit 四核心) |
| SDRAM (DDR3) |
4 GB |
| MRAM |
128 KB |
| Flash (SSD) |
mSATA 插槽附一 32 GB SSD |
| EEPROM |
16 KB |
| 擴充記憶體 |
CF 卡插槽附一 8 GB CF 卡 ( 最多可支援 32 GB) |
| 即時時鐘 (RTC) |
可讀/ 寫 年、月、日、時、分、秒，並提供資訊 |
| 64-bit 硬體序號 |
是, 軟體防考保護 |
| 雙看們狗機制 |
是 (0.8 秒) |
| 旋轉式開關(Rotary Switch) |
是 (0 ~ 9) |
| 通訊介面 |
| Ethernet |
2 個 RJ-45 10/100/1000 Base-TX 乙太網路連接埠 |
| USB 2.0 |
3 |
| COM 2 |
RS-232 (RxD, TxD, CTS, RTS, DSR, DTR, CD, RI and GND); 無隔離 |
| COM 3 |
RS-485 (Data+, Data-, GND); 2500 VDC 隔離 |
| COM 4 |
RS-232/RS-485 (RxD, TxD, CTS, RTS and GND for RS-232, Data+ and Data- for RS-485); 2500 VDC 隔離 |
| 音效 |
麥克風輸入及耳機輸出端口 |
| LCD |
| 螢幕尺寸 |
15吋 |
| 解析度 |
1024 x 768 |
| 亮度 (cd/m2) |
400 |
| 對比率 |
500：1 |
| 背光源使用壽命 ( 小時) |
50,000 |
| 觸控面板 |
5 線式電阻處控面板；透光率：80 % |
| LED指示燈 |
4 個 LED 指示燈 (Run 系統、PWR 電源和 L1、L2 2 個使用者可程式控制) |
| 擴充I/O 插槽 |
| 插槽數 |
3 ( 支援高卡的 I-8K 系列和I-87K 系列模組) |
| 機構特性 |
| 尺寸( 寬x 長x 高), 單位：mm |
381 x 305 x 88 |
| 重量 |
5.1 kg |
| 開孔尺寸( 寬x 長), 單位：mm |
366 x 290, ±1 |
| 安裝方式 |
面板掛式安裝(Panel Mounting) |
| 面板保護 |
前面板符合 NEMA 4/IP65 標準 |
| 環境參數 |
| 運作溫度 |
-20 °C ~ +60 °C |
| 儲存溫度 |
-20 °C ~ +70 °C |
| 環境相對溼度 |
10 % ~ 90 % RH ( 無凝露) |
| 電源 |
| 輸入電源 |
+10 VDC ~ +30 VDC |
| 雙電源輸入 |
是 |
| 隔離 |
1 kV |
| 功耗 |
25 W |
|
| |
 |
 |
| |
 |
| iPPC-6831-WES7 |
標準型Panel PC，具備 15 吋觸控螢幕及配備 E3845 CPU 及 WES7 作業系統 |
|
| |
 |
| DR-120-24 |
24 V/5 A, 120 W Single Output Industrial DIN Rail Power Supply. |
| MDR-60-24 CR |
24 VDC/2.5 A, 60 W 電源供應器(可導軌式安裝) (RoHS) |
|
| |
|
|
| |
|
|
