ZT-CHK
ZigBee 無線網路監聽 USB 模組
~ NEW ~
Model: ZT-CHK
可擷取空氣中IEEE 802.15.4 標準的無線資料封包
不需外接天線
相容於USB 1.1/2.0 (高速)
不需外接電源供應器
操作溫度：-25 °C ~ +75 °C

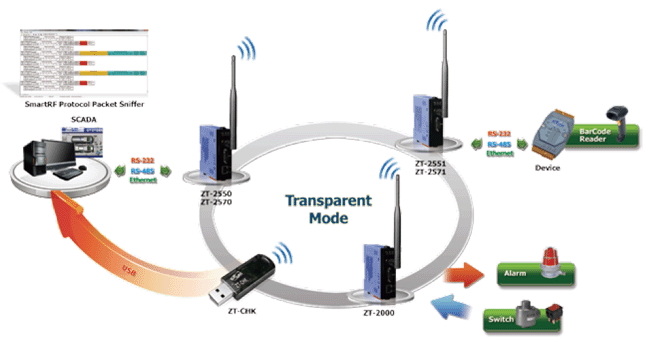

ZT-CHK 模組是一款無線網路監聽器，可搭配TI 軟體SmartRF Protocol Packet Sniffer (SPPS) 擷取與分析空氣中IEEE 802.15.4 標準的即時資料封包。ZT-CHK 可以簡單地透過USB 介面安裝在電腦上使用，且搭配 SPPS 軟體時，使用者可以查看或儲存像是ZigBee 2007 (ZigBee Pro) 的無線資料封包。因此，在應用上使用 ZT-CHK 分析IEEE 802.15.4 的無線資料封包可以有效地降低無線測試所需的時間。
SmartRF Protocol Packet Sniffer 軟體可以在此網頁下載(
http://www.ti.com/tool/packet-sniffer
)，當使用者安裝此軟體後，ZT-CHK 的驅動程式也會一併安裝。
SmartRF Protocol Packet Sniffer
硬體
MCU Module
TI CC2531
LED指示燈
電源狀態
紅燈 x 1
通訊介面
USB
接頭
A 型插頭
相容性
USB 1.1 與 2.0 標準
驅動程式
Windows 2000/XP/Vista/7/8
電源
輸入電壓
USB 插口供電
功耗
0.15W (最大)
機構
外殼
塑膠
尺寸(長 x 寬 x 高)
58.4 mm x 19.8 mm x 9 mm
環境
操作溫度
-25°C ~ +75°C
儲存溫度
-30 °C ~ +80 °C
相對溼度
10 ~ 90% RH (無凝露)
無線規格
天線
2.4 GHz - 3 dBi PCB 天線 (50Ω)
接收距離 (LOS)
60 公尺 (預設)
註：因為ZT-CHK 沒有認證FCC ID，所以ZT-CHK 只能在亞洲銷售。
