TPD-703/TPD-703-64

~ NEW ~

Model: TPD-703/TPD-703-64


極高的性能價格比高解析彩色觸控螢幕支援乙太網路供電(PoE) 即時時鐘 (RTC) 免費的開發軟體, HMIWorks 支援C 語言及階梯圖開發可支援自定義通訊協定(C 語言) 支援標準 Modbus TCP/RTU通訊協議

TPD-703/703-64為7吋的觸控人機介面 (HMI) 裝置，是專門為了大樓自動化和數位家庭而設計的，具有高解析彩色 TFT 的觸控螢幕。TPD-703記憶體大小共有16 MB SDRAM和16 MB Flash，TPD-703-64記憶體大小共有64 MB SDRAM和64 MB Flash。此外，TPD-703/703-64還支援有1埠的RS-232、1埠的 RS-485、乙太網路供電 (PoE) 及即時時鐘 (RTC) 功能。該裝置已經和各種I/O 模組做好完美的整合，並且能夠呈現具有彈性、美麗、可客製化的圖片顯示。TPD-703/703-64是將一般機械式開關升級成智慧型控制面板的最好選擇。

對於可程式邏輯控制器的使用者來說，HMIWorks 有階梯圖設計家 (Ladder Designer) 可以開發熟悉的階梯圖邏輯；而對於資訊科技的使用者來說，HMIWorks 也提供 C 語言的整合式開發環境。尤其對於使用階梯圖設計家來開發程式的使用者來說，只要學習不到 30 分鐘，即可完成並下載執行第一支程式。

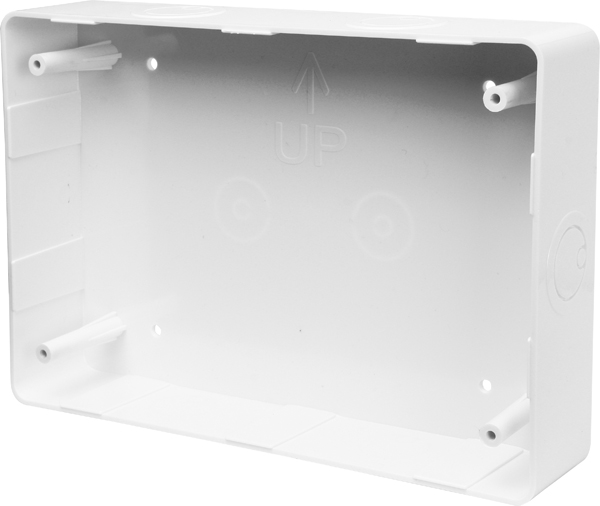

External Wall Box (EWB-T70)

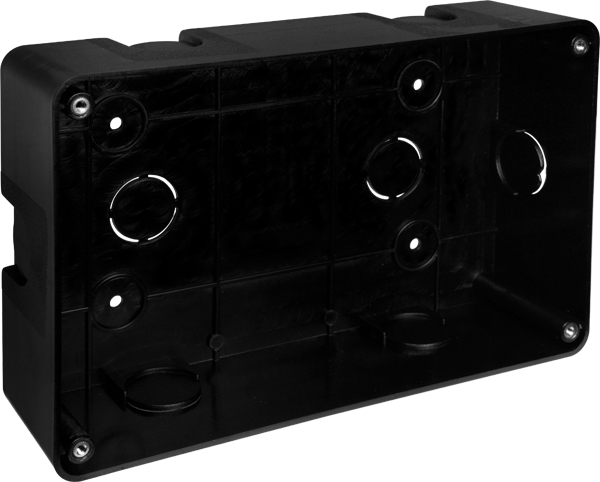

Outlet Box (OB170)

型號		TPD-703	TPD-703-64
中央處理器
處理器 (CPU)		32-bit RISC CPU
記憶體擴充		16 MB SDRAM/16 MB Flash	64 MB SDRAM/64 MB Flash
即時時鐘 (RTC)		是
蜂鳴器 (Buzzer)		是
旋轉開關 (0~9)		是
通訊介面
序列埠	COM1	RS-485 (包含Self-Tuner) ; 非隔離
	COM2	RS-232 (3-pin) ; 非隔離
乙太網路		RJ-45 x 1, 10/100 Base-TX
人機介面
液晶顯示(LCD)		7吋 TFT (解析度 800 x 480 , 65535 colors)，亮點 <= 3
背光壽命		20,000小時
亮度		250 cd/m2	400 cd/m2
觸控面板		4-wire, analog resistive; Light Transmission: 80%
重新啟動按鈕		是
電氣
端子台供電		+12 ~ 48 VDC
PoE 供電		IEEE 802.3af, Class1 (48 V)
消耗功率		3.6 W
機構
尺寸 (寬 x 長 x 高)		217 mm x 153 mm x 33 mm
安裝方式		牆壁安裝
侵入防護等級 (Ingress Protection)		前面板：IP40
環境
工作溫度		-10 ~ +60°C
儲存溫度		-20 ~ +70°C
周圍環境相對溼度		10% 到90% 相對濕度，非冷凝(non-condensing)

TPD-703 CR	7吋觸控人機介面裝置，支援RS-232 (3-pin, 非隔離)、RS-485 (包含Self-Tuner, 非隔離)、即時時鐘(RTC)、乙太網路、PoE供電及16 MB 記憶體擴充 (RoHS)
TPD-703-64 CR	7吋觸控人機介面裝置，支援RS-232 (3-pin, 非隔離)、RS-485 (包含Self-Tuner, 非隔離)、即時時鐘(RTC)、乙太網路、PoE供電及64 MB 記憶體擴充 (RoHS)

1C016	2.4 公釐螺絲刀
NS-208PSE CR	乙太網路供電轉換器(RoHS) (Unmanaged Industrial PoE Switch, RoHS)
MDR-60-24 CR	直流 24 伏特 /2.5 安培、60 瓦電源供應器，支援 DIN 導軌安裝 (RoHS)
EWB-T70	TPD-703/TPD-703-64 的專用明盒
OB170	TPD-703/TPD-703-64 的暗盒
