- 新產品: tM-7530
微小化的RS-232/CAN 轉換器 - 簡介泓格科技提供了多種UART/CAN產品的解決方案並廣受市場所推崇。而這些UART/CAN轉換器可幫助使用者實現RS-232與CAN網絡間的通訊。為了迎合顧客成本的需求,我們提供了一個新的RS-232/CAN轉換器的解決方案,tM-7530。tM-7530是一個微小化的RS-232/CAN轉換器。由於它的尺寸較小,所以它可以適應更狹隘的環境裡。它於CAN端、Power端都帶有隔離器且其效能勝於其它RS-232/CAN轉換器。tM-7530的功能性方面可完全相容I-7530、I-7530T。此外,它提供了新的功能Listen Only,可讓使用者來監聽CAN訊息與錯誤偵測。依據以上的特性,故tM-7530是一個經濟且有效RS-232/CAN轉換器的解決方案。

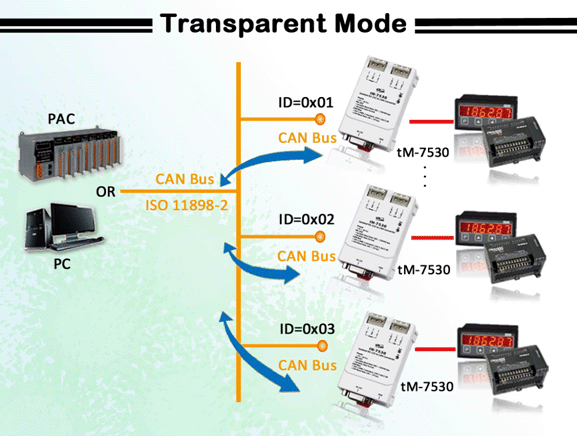

- 應用:
- 工具軟體
VxCAN Utility是一個強而有力的軟體工具,可用於設定、診斷與測試泓格科技所有CAN轉換器系列的產品。 Virtual CAN技術是一個將產品的實體CAN介面透過建立虛擬的CAN通訊埠的方式進行媒合的應用,而VxCAN Utility則利用此技術來進行開發。關於詳細的Virtual CAN技術可參考網站 VxCAN Driver。
藉由使用VxCAN Utility的方式,使用者不需要熟悉不同CAN產品的工具軟體介面。故,使用者只需專注於專案的開發與網絡診斷,而不需考慮使用何種CAN產品於系統中。
為了滿足不同的應用,VxCAN Utility不只提供傳送/接收CAN訊息的功能,也提供訊息觸發,群組傳送與資料記錄的功能。藉由使用這些功能,幫助使用者清楚的了解系統網路中發生了何種問題以便有效且簡單的進行修正。 - 特性:
- 內建看門狗。
- 完全相容ISO 11898-2標轉,CAN 2.0A、CAN2.0B規範 。
- 支援不同CAN波特率,10K~1M bps,與使用者自訂定CAN波特率。
- 支援不同RS-232波特率,110 ~230400 bps。
- 外部連接 120 Ω 終端電阻。

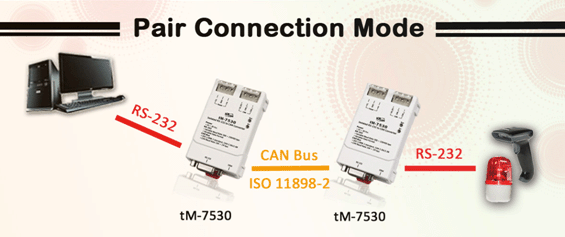

- 支援成對傳輸模式。
- CAN總線與RS-232端的軟體緩衝。
- 在成對傳輸模式下,支援使用者自定義結束字元。
- 通訊模式設定 (一般模式、成對傳輸模式與監聽模式)。
- CAN總線與RS-232參數設定。
- 支援CAN訊息記錄功能。
- 支援群組發送功能。
- 使用Utility可觀看CAN總線流量趨勢。
- 支援觸發事件,包欄傳送訊息、停止接收訊息、訊息記錄的功能。
-
UART/CAN 轉換器比較表
模組 tM-7530 I-7530-FT I-7530(T) I-7530A I-7530A-MR 硬體 CAN 介面 收發器 NXP TJA 1042 AMIS 41682 NXP 82C250/ NXP TJA 1042 最大CAN波特率 1M bps 125K bps 1M bps 終端電阻 外部選擇終端電阻 1 kΩ 於CAN_H、CAN_L端 跳線設定120 Ω終端電阻 CAN規範 ISO 11898-2 ISO 11898-3 ISO 11898-2 隔離 CAN端3000VDC隔離保護
CAN端2500Vrms光隔離無 CAN端3000VDC隔離保護
CAN端2500Vrms光隔離UART介面 UART介面 RS-232 RS-232, RS-485, RS-422 最大UART波特率 230400 bps 115200 bps 2030400 bps 機構 尺寸(寬x 長 x 高) 52 x 86 x 32 mm 72 x 118 x 33 mm 電源 功耗 1 W 1.5 W 軟體 功能 透明傳輸 O 監聽模式 O X Modbus RTU Slave X O 效能 效能 CAN轉UART: >=520 UART轉CAN: >=520
(2.0A@1Mbps, 115200, n, 8, 1)CAN轉UART: >=338
UART轉CAN: >=382
(2.0A@1Mbps, 115200, n, 8, 1)FPS: 370 (全雙工)
(2.0B@1Mbps, 115200, n, 8, 1)
