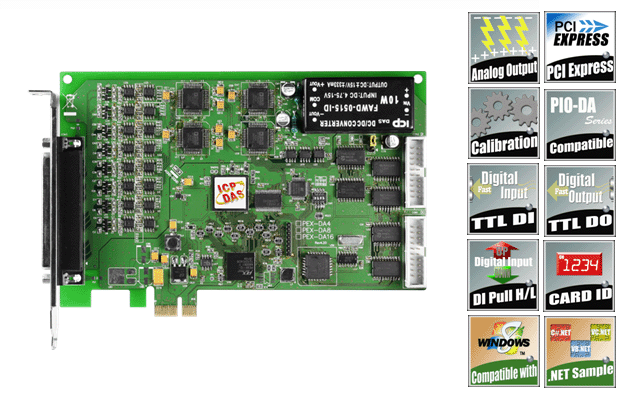

- 新產品上市: PEX-DA4/DA8/DA16
PCI Express, 14位元 4/8/16通道類比輸出板卡 - 簡介:
- PEX-DA4/DA8/DA16板卡是泓格新上市並符合RoHS環保規範的產品,其本身擁有4/8/16個帶有雙緩衝區的類比輸出通道。
更重要的是,PEX-DA4/DA8/DA16支援PCI Express bus介面。類比電壓輸出的範圍最低可達到-10V,而最高可以輸出+10V的電壓,而類比電流輸出範圍為0 ~ 20 mA。
PEX-DA4/DA8/DA16系列使用了創新的設計來改善市面上其他一般類比輸出板卡常見的缺點,舉例來說:
1. PEX-DA系列不需跳接器及微調電位的設定,改使用更有效率的軟體校正方式來取代手動校正的調校,而校正後的資料可儲存在內建的EEPROM裡以達長時間的保存。
2. PEX-DA 系列可做客製化通道設定。換言之,每個通道皆可以自由選擇電壓輸出或是電流輸出的方式來增添使用的彈性。
3. Card ID功能. PEX-DA系列可以自由設定每張板卡的識別碼, 所以當同時使用多張PEX-DA系列於電腦時, 也能方便使用者迅速區別多張同型號的板卡。
PEX-DA4/DA8/DA16系列板卡軟體設計與前一系列的PIO-DA4U/DA8U/DA16U完全相同,所以原來PIO-DA4U/DA8U/DA16U的愛用者可以直接更換使用PEX-DA4/DA8/DA16板卡,而且不用作任何的更動。 - PEX-DA4/DA8/DA16 V.S. PIO-DA4U/8U/16UPEX-DA4/DA8/DA16PIO-DA4U/DA8U/DA16U
介面 PCI Express Universal PCI 接線腳位 完全相容,不需更動接線 軟體 完全相容,不需更動或重新撰寫應用程式 DIO 反應時間 200 kHz 1.0 MHz Card ID 有 (4-bit) 有(4-bit) (1.1版本或更新版本) -
特色 和 架構
-
- PCI Express 介面
-
- 4/8/16個14位元類比輸出通道
- 支援電壓輸出,每一個通道電壓輸出範圍為+10 V ~ -10 V
- 支援電流輸出,每一個通道電流輸出範圍為0~20 mA
- 雙緩衝區
-
- Card ID 功能,可讓使用者設定卡片的輔助識別號碼,以區別多張同型號的板卡
-
- 數位輸入埠可設定為pull-high或 pull-low,當信號線脫落或斷線時,該DI值會相對維持High或Low的狀態(非浮動),可輔助斷線狀態的判斷
-
- 16個數位輸入通道
- 16個數位輸出通道
-
- 相容於PIO-DA4U/DA8U/DA16U的軟體
- 使用者可以直接套用PIO-DAU 系列的產品
-
- 軟體校正方式,取代傳統手動調節校正的方式
-
- 支援.NET 程式
- 提供 Microsoft Visual C#.NET 2005 範例程式
- 提供 Microsoft Visual Basic.NET 2005 範例程式
- 提供 Turbo C++, Borland c++, Microsoft C++ 範例程式
- 提供 Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic and LabView 範例程式
-
- 支援 Microsoft Windows 8 32-/64-bit 版本作業系統
- 支援 Windows 98/NT/2000及XP/2003/Vista/7 32-/64-bit version作業系統
-
- 可直接連接 DB-16P, DB-16R, DB-24C, DB-24PR , DB-24POR 端子板
- 二個 pacer timer 中斷源
- 更多資訊請參考: PEX-DA4/DA8/DA16 web site.
