| GW-7472 (EtherNet/IP adapter to Modbus RTU master and Modbus TCP client闸道器) v2.0韧体与软体发布：Modbus TCP协定支援与诸多新增功能 |
| |
介绍:

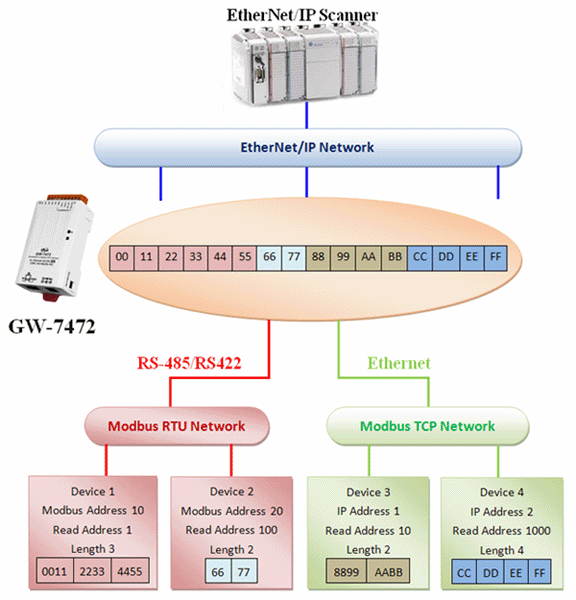

泓格科技在2011年推出的GW-7472（EtherNet/IP adapter to Modbus RTU master 闸道器）设备，有助于Modbus RTU和EtherNet/IP网络之间的数据交换。它读取Modbus RTU朴端设备的数据，并将这些输入数据提供给EtherNet/IP scanner设备。
在工业控制应用上，Modbus TCP协定同样有相当多的优点以及使用者，另外考量产品之功能性与便利性，泓格科技于2012发布GW-7472 v2.0版韧体与支援软体，使GW -7472的功能更加完整。
GW-7472 v2.0版韧体以及相关支援软体，除了原先的功能外，更可同步支援Modbus TCP，并且增加许多新的功能设定与支援，让GW-7472在使用上更加有弹性且方便。
泓格科技发布GW-7472 v2.0版韧体与v2.0版支援程式，提供使用者进行GW-7472产品功能的免费升级。更新的内容如下。 |
| |
| V2.0更新: |
- 支援Modbus TCP协定
GW-7472可作为Modbus TCP client的角色，最多可同时与设定的十个IP位置的Modbus TCP server进行连线，并且与EtherNet/IP端的设备进行资料交换。 Modbus RTU的功能亦可同时运作。
使用者可于GW-7472 Utility设定Modbus TCP request command，同一个ModbusTCP连线可写入八组command。同时也可于GW-7472 Utility上确认
GW-7472与各个Modbus TCP server的连线状态。
- 支援Byte Swap功能
Modbus传输AO/AI时以「字节」为单位，但对应到EtherNet/IP的设备上时则会分为两个「位元组」。 v2.0版新增Byte Swap功能，使用者将可以自行定义同一个字节的两个位元组以何种顺序(little endian or big endian)对应至EtherNet/IP设备。
使用者可于v2.0的GW-7472 Utility中设定此功能。
- 支援Run mode参数更新
GW-7472 v1.0版中，使用者只能在模组为Init mode时更新模组的资讯，造成操作上的不便利性。 GW-7472 v2.0版将可以在Run mode下进行参数的设定与更新。在GW-7472 Utility中进行设定后，模组也会自行重开机以完成参数的更新。
- 支援参数设定档读取与写出
可透过GW-7472 Utility将模组包含IP Address、Modbus Request command等等的设定输出为文字档备存，也可经由读取设定档重现特定的参数设定。使用者将能更方便的管理使用不同的参数设定。
- 可与Allen-Bradley PLC连线运作
经过测试验证，可利用Allen-Bradley ControlLogix Logix 5563，透过1756-ENBT ControlLogix EtherNet/IP Module与GW-7472完成连线并且正常运作。
|
| |
| EtherNet/IP特性: |
- EtherNet/IP adapter设备
- 最多支援六个Explicit连线
- 最多支援一个Implicit连线
- 支援的I/O连线方式:
- 传送及触发方式: Exclusive-Owner, Cyclic
- 来源端至目的端通讯方式: POINT2POINT
- 目的端至来源端通讯方式POINT2POINT, MULTICAST
- 设备参数设定方式: 使用设定工具
- 网路位址设定方式: 使用DHCP或设定工具
- 最大支援的EtherNet/IP输入及输出的资料量: 500 位元组
- 最大支援的Modbus仆端设备对应至EtherNet/IP输入资料量: 500位元组
- 最大支援的EtherNet/IP输出资料对应至Modbus仆端设备的资料量: 500位元组
|
| |
| Modbus 特性: |
- Modbus RTU主端与Modbus TCP客户端设备
- 最多支援30个Modbus RTU命令
- 最多支援同时与10个Modbus TCP伺服器连线，一个伺服器支援8个Modbus TCP命令
- 支援的Modbus功能代码: 01 hex, 02 hex, 03 hex, 04 hex, 0F hex, 10 hex
- 每个Modbus设备最多支援240位元组资料长度
|
| |
 |
| |
您可以到泓格公司的下列网页了解更多GW-7472细节.
GW-7472 网页http://www.icpdas.com/products/Remote_IO/can_bus/GW- 7472.htm
GW-7472 韧体下载http://ftp.icpdas.com/pub /cd/fieldbus_cd/ethernetip/gateway/gw-7472/firmware/
GW-7472 型录下载http://www.icpdas.com/products/Remote_IO/ can_bus/datasheet/GW-7472.pdf
EtherNet/IP相关产品网页 http://www.icpdas.com/products/Remote_IO/can_bus/EtherNet_IP_series.htm |
| |
|
| |
