| 泓格新产品：I-2534 工业级4埠CAN Switch |
| |
 |
| |
| 简介: |
I-2534是一款工业级的CAN switch，可用来整合四个CAN bus子网路。为了解决CAN bus需要星状拓朴的需求，I-2534的产品就因应而生，它不但支援星状拓朴更能轻易整合不同鲍率的CAN子网路。 I-2534不同于一般的CAN 重置器(repeater)，它还有三个重要的特性。
(1) 延长CAN bus的通讯距离。
(2) 整合不同鲍率的CAN子网路。
(3) 支援星状或树状拓朴。

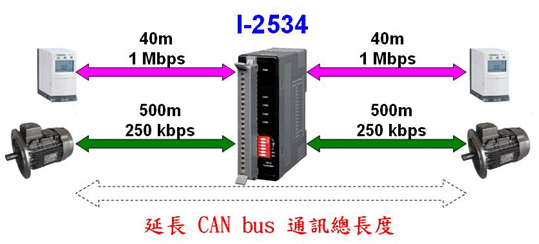

I-2534内建的四个CAN通道，其最大传输距离都是各自独立的，因此可以经由I-2534讯息转传特性，轻易地延长CAN bus传输总长度，如下图所示。
|
| |
 |

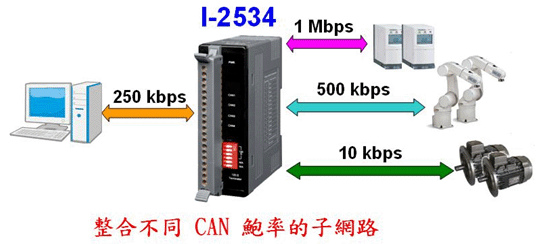

| I-2534可以在四个不同的CAN子网路中转传讯息，当某一个子网路发生错误时(例如CAN bus短路)，其他的三个子网路仍然可以正常工作。除此，I-2534 提供CAN讯息过滤器的功能，避免不必要的讯息影响低鲍率的子网路，值得一提的是，四个CAN子网路可以自由且弹性地设定不同的鲍率，如下图所示。 |
 |
|

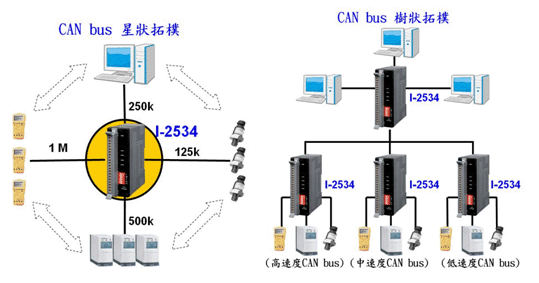

以一般CAN bus使用而言，使用者会用串联的方式来连接所有的CAN设备；但某些特殊情况，需要将CAN设备以星状或树状拓朴来连接彼此，I-2534内建四个独立CAN通道就能解决这样的难题，以下图例展示星状或树状拓朴架构。
|
 |

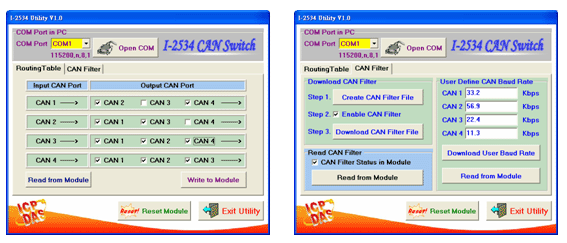

| 除此之外，I-2534 更提供友善的软体设定工具来设定自定义CAN 鲍率、CAN讯息转送路径及CAN讯息过滤器。当使用者整合两个不同鲍率的CAN子网路时，CAN讯息转送路径及CAN讯息过滤器的功能，在较低鲍率的子网路中就能明显减轻不必要网路负荷。 |
 |
| |
| 特色: |
- 內建四個 CAN 通讯埠。
- 內建TJA1042 CAN 收发器。
- 支援CAN 2.0A与CAN 2.0B。
- 符合 ISO 11898-2 规范。
- CAN鲍率 : 5 k, 10 k, 20 k, 33.3 k, 50 k, 62.5 k, 83.3 k, 125 k, 250 k, 500 k, 800 k, 1 M bps 及自定義CAN鲍率。
- 可设定CAN讯息过滤器。
- 可设定CAN讯息转送路径。
- 每个CAN通讯埠内建100 个CAN讯息缓冲区。
- 四个CAN通讯埠最大流量可达2500 fps(每秒传输的封包量) 。
- 以旋钮开关调整CAN鲍率。
- 內建120Ω 终端电阻指拨开关。
- CAN状态LED 指示灯。
- 提供软体工具，可设定CAN讯息过滤器、CAN讯息转送路径及自定义CAN鲍率。
- 2500 Vrms CAN端隔离。
- 3 kv 源端与CAN端之间的直流隔(galvanic isolation) 。
- 每个CAN通讯埠皆通过4 kV 静电保护测试。
- Hi-Pot、Surge、EMI and EFT 皆通过测试。
|
| |

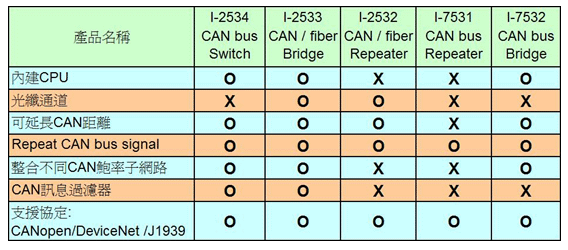

| 下表为泓格科技所有 CAN 桥接器与讯号重置器 (repeater) 列表: |
 |
| |
| 关于I-2534更多的资讯，请参考以下网页: http://www.icpdas.com/products/Remote_IO/can_bus/i-2534.htm |
| |
|
| |
