| Model: PM-2133/PM-2134 系列 |
|
|
|
PM-2133/PM-2134 系列
三相/單相四迴路精巧型電力表 |
 |
 |
 |
 |
|
 |
 |
|
|
|
|
 |
|
|
|
|
|
| |
|
|
| |
|
|
| |
| PM-213x系列產品設計應用於一般單、三相系統之電力量測，具備寬闊的量測範圍，可適用於一般低壓單、三相系統。而其在低電流(5A)以下仍具有優於1%(IEC62053-21)的精良表現，是其亦可應用於中、高壓系統之二次側量測。PM-213x具有:外接開口式CT、可長時間量測監測與監控、標準通訊界面等特點，體積小、安裝簡易、成本低、使用彈性大，十分利於現代電力量測與監控需要。 |
|
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
| |
|
|
| |
- 為一輕薄短小之三相(單相)功能性電表，具備基本電力參數量測、監測及通訊功能
- 採用外接開口式比流器(CT)，裝置方便，利於不停電作業
- 真實均方根(True RMS)電壓及電流讀數
- 可供中小型賣場、建築之各樓層與工廠中負載機具等之電力量測使用
- 具備RS-485通訊界面，支援Modbus標準通訊協定，應用彈性大
- 精度良好，Wh精度可達1%(pf=1)
- 量測範圍廣CTΦ10(60)A，配置不同的比流器可彈性擴大量測範圍CTΦ16mm(100A)、CTΦ24mm(200A)
- 具備Wh pulse輸出接點，可連接校驗機台
|
|
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
| |
|
|
| |
| 型號 |
PM-2134 |
PM-2133 |
| 輸入電壓 |
10 - 300 V |
10 - 500 V |
| 輸入電流 |
CTΦ10( 60 A)，最大CTΦ16( 100 A)、Φ24 ( 200 A) |
| 輔助電流 |
DC +10 ~ +30 V |
| 頻率 |
60/50 Hz |
| 啟動電流 |
<0.025 A |
| 接線方式 |
單相四迴路 |
可自動判斷或手動設定1Φ2W-1CT、1Φ3W-2CT、
3Φ3W-2CT、3Φ3W-3CT、3Φ4W |
| 量測值 |
V1, V1, V2, V2
I 1, I 2, I 3, I 4
kW1, kW2, kW3, kW4
kVA1, kVA2, kVA3, kVA4
kvar1, kvar2, kvar3, kvar4
PF1, PF2, PF3, PF4
kWh1, kWh2, kWh3, kWh4
kVAh1, kVAh2, kVAh3, kVAh4
kvarh1, kvarh2, kvarh3, kvarh4 |
VA, VB, VC, Vave
I A, I B,I C, I ave
kWA, kWB, kWC, kWtot
kVAA, kVAB, kVAC, kVAtot
kvarA, kvarB, kvarC, kvartot
PFA, PFB, PFC, PFtot
kWhA , kWhB, kWhC, kWhtot
kVAhA , kVAhB, kVAhC, kVAhtot
kvarhA , kvarhB, kvarhC, kvarhtot |
| 通訊 |
通訊協定：Modbus-RTU
RS485 ， half duplex isolated
Baud Rate：9600，19200(出廠預設)，38400
通訊協定：CAN bus
Baud Rate：125 k(出廠預設)，250 k，500 k，1000 k |
| kWh精度 |
PF=1, <1% |
| 尺寸 |

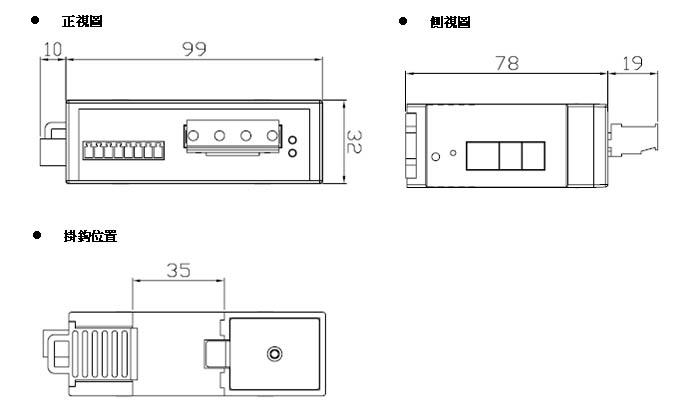

78(L) x 35(W) x 99(H) mm |
| 操作溫度 |
-10 °C ~ 70 °C |
| 安裝方式 |
軌道式 |
| 接線端子 |
符合IP25 |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
|
|
| |
back |
|
| |
|
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
| PM-2133: 三相三(四)線 |
 |
| **CT數量: 3CT's |
| |
| PM-2134: 單相四迴路 |
 |
| *CT數量: 4CT's |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
| 100: CTΦ10mm (0~60A) |
 |
| |
| 160: CTΦ16mm (0~100A) |
 |
| |
| 240: CTΦ24mm (0~200A) |
 |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 |
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
| Modbus RTU 系列 |
| PM-2133-100C |
三相精巧型電力表/CT:3pcs,Φ10mm（0-60A）/繁體中文 |
| PM-2133-160C |
三相精巧型電力表/CT:3pcs,Φ16mm（0-100A）/繁體中文 |
| PM-2133-240C |
三相精巧型電力表/CT:3pcs,Φ24mm（0-200A）/繁體中文 |
| PM-2134-100C |
單相四迴路精巧型電力表/ CT:4pcs,Φ10mm（0-60A）/繁體中文 |
| CAN Bus 系列 (NEW) |
| PM-2133-100C-CAN |
三相精巧型電力表/CT:3pcs,Φ10mm（0-60A）/繁體中文 /CAN bus , Modbus RTU |
| PM-2133-160C-CAN |
三相精巧型電力表/CT:3pcs,Φ16mm（0-100A）/繁體中文 /CAN bus , Modbus RTU |
| PM-2133-240C-CAN |
三相精巧型電力表/CT:3pcs,Φ24mm（0-200A）/繁體中文 /CAN bus , Modbus RTU |
| PM-2134-100C-CAN |
單相四迴路精巧型電力表/ CT:4pcs,Φ10mm（0-60A）/繁體中文 /CAN bus , Modbus RTU |
| CANopen 系列 (Available soon) |
| PM-2133-100C-CPS |
三相精巧型電力表/CT:3pcs,Φ10mm（0-60A）/繁體中文 /CANopen , Modbus RTU |
| PM-2133-160C-CPS |
三相精巧型電力表/CT:3pcs,Φ16mm（0-100A）/繁體中文 /CANopen , Modbus RTU |
| PM-2133-240C-CPS |
三相精巧型電力表/CT:3pcs,Φ24mm（0-200A）/繁體中文 /CANopen , Modbus RTU |
| PM-2134-100C-CPS |
單相四迴路精巧型電力表/ CT:4pcs,Φ10mm（0-60A）/繁體中文 /CANopen , Modbus RTU |
| DeviceNet 系列 (Available soon) |
| PM-2133-100C-DNS |
三相精巧型電力表/CT:3pcs,Φ10mm（0-60A）/繁體中文 /DeviceNet , Modbus RTU |
| PM-2133-160C-DNS |
三相精巧型電力表/CT:3pcs,Φ16mm（0-100A）/繁體中文 /DeviceNet , Modbus RTU |
| PM-2133-240C-DNS |
三相精巧型電力表/CT:3pcs,Φ24mm（0-200A）/繁體中文 /DeviceNet , Modbus RTU |
| PM-2134-100C-DNS |
單相四迴路精巧型電力表/ CT:4pcs,Φ10mm（0-60A）/繁體中文 /DeviceNet , Modbus RTU |
| DNP3. 0 系列 (Available soon) |
| PM-2133-100C-DNP3 |
三相精巧型電力表/CT:3pcs,Φ10mm（0-60A）/繁體中文 /DNP3. 0 , Modbus RTU |
| PM-2133-160C-DNP3 |
三相精巧型電力表/CT:3pcs,Φ16mm（0-100A）/繁體中文 /DNP3. 0 , Modbus RTU |
| PM-2133-240C-DNP3 |
三相精巧型電力表/CT:3pcs,Φ24mm（0-200A）/繁體中文 /DNP3. 0 , Modbus RTU |
| PM-2134-100C-DNP3 |
單相四迴路精巧型電力表/ CT:4pcs,Φ10mm（0-60A）/繁體中文 /DNP3. 0 , Modbus RTU |
| Ethernet/IP 系列 (Available soon) |
| PM-2133-100C-EIP |
三相精巧型電力表/CT:3pcs,Φ10mm（0-60A）/繁體中文 /Ethernet/IP , Modbus RTU |
| PM-2133-160C-EIP |
三相精巧型電力表/CT:3pcs,Φ16mm（0-100A）/繁體中文 /Ethernet/IP , Modbus RTU |
| PM-2133-240C-EIP |
三相精巧型電力表/CT:3pcs,Φ24mm（0-200A）/繁體中文 /Ethernet/IP , Modbus RTU |
| PM-2134-100C-EIP |
單相四迴路精巧型電力表/ CT:4pcs,Φ10mm（0-60A）/繁體中文 /Ethernet/IP , Modbus RTU |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
