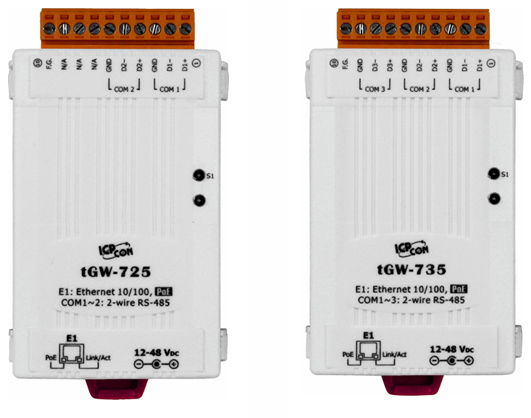

泓格新產品: tGW-725/735
2~3 埠的 RS-485及PoE供電的Modbus/TCP 轉RTU/ASCII精簡型閘道器 |
|
|
|
|
|
 |
|
|
簡介: |
|
|
Modbus 是現今工業設備連接方式中最普遍且常用的工業標準通信協定，能夠在同一個RS-485網路中與多個設備間進行通信，例如測量溫度和濕度的系統，並分別將結果傳送顯示至監控電腦中。因此，Modbus 常在監控及採集數據資料 (SCADA) 的系統上來監控電腦和遠程終端裝置 (RTU)使用。 |
|
|
 |
|
|
|
|
|

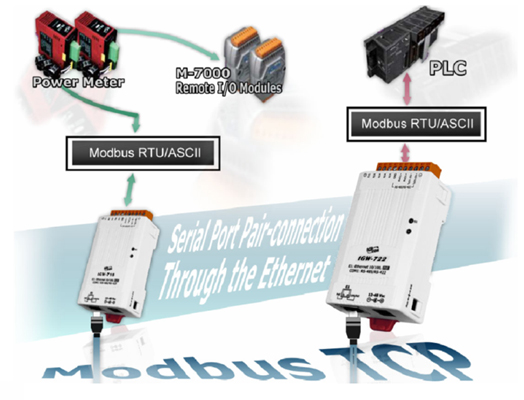

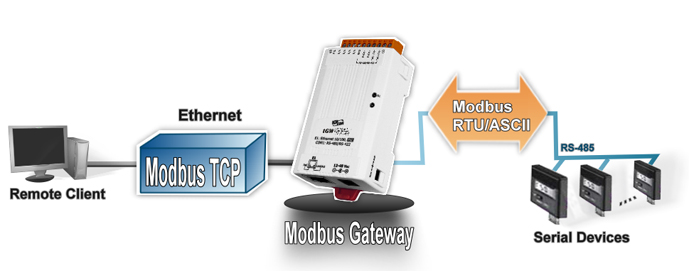

tGW-725/735系列模組擁有Modbus/TCP轉Modbus/RTU或Modbus/ASCII的閘道器功能，能使Modbus/TCP主機與序列的Modbus RTU/ASCII設備透過網路進行通信，消除傳統序列通信設備電纜的長度限制。而此模組可以建立 pair-connection 的應用 (serial-bridge 或 serial-tunnel)。一旦 pair-connection 設定完成後，便可在二台Modbus RTU/ASCII設備間透過 TCP/IP 協定在電腦主機、伺服器或其它不具有乙太網路功能的 Modbus RTU/ASCII串列設備之間建立連結、傳輸資料或控制設備。 |
|
|
|
|
|
 |
|
|
|
|
|
“內建網頁伺服器” |
|
|
tGW-700系列模組使用32 位元的 MCU，能高效的控制網路封包的收送。內建的Web server則提供了直覺式的網頁管理界面，讓使用者修改模組設定，包括DHCP、Static IP、 Gateway、Mask 與串列埠。 |
|
|
|
|
|
“內建雙重看門狗機制” |
|
|
tGW-700系列模組擁有內建的雙重看門狗機制 (Watchdog) ，能夠確保模組在惡劣環境也能持續運作。“CPU Watchdog “在tGW-700運作異常時，將自動重新啟動CPU恢復tGW-700。 “Host Watchdog”主要用來監控模組與主機間運作情況；若模組與主機 (PC或PLC) 在設定的一段時間內(watchdog timeout)無實質通訊或發生通訊問題時，模組也將自動重啟。 |
|
|
|
|
|
“低功率消耗” |
|
|
tGW-700系列模組提供真正符合 IEEE 802.3af 標準 (Class 1) 的 Power over Ethernet (PoE) 功能 ，使用標準 category 5 乙太網路電纜接受 PoE switch (如：NS-205PSE) 供電。 此外，也可從DC adapter 來接受供電。 tGW-700系列模組是專為超低功耗，降低額外電力成本來設計的，特別是在使用了大量的設備服務器的情況下更顯重要。能選擇這種節能設備來降低電力消耗，也是為了維護這個綠色環境來進一分心力。 |
|
|
|
|
|
功能: |
|
|
- 支援主從式的Modbus/TCP
- 支援主從式的 Modbus RTU/ASCII
- 10/100 Base-TX 網路控制器, RJ-45 連接埠
(自動協商, 網路線自動識別, LED 指示燈)
- 使用32 位元 MCU 來有效掌握網路流量
|
|
 |
| |
|
|
|
| |
|
|
- eSearch utility 支援Windows NT4/2000/XP/2003/2008/Vista and Windows 7 ( 32/ 64-bit)
|
|
 |
| |
|
|
|
| |
|
|
- 體積精範化與低功率消耗
- 經濟實惠的Modbus/TCP轉RTU/ACSII 閘道器設備
|
|
 |
| |
|
|
|
| |
|
|
|
|
 |
| |
|
|
|
| |
|
|
- 符合RoHS 環保規範
- 使用防火阻燃材質製成 (UL94-V0 Level)
|
|
 |
| |
|
|
|
| |
|
|
- RS-485方向自動控制
- 雙電源輸入: PoE及DC插孔輸入
- 支援TCP,UDP, HTTP, DHCP, BOOTP及TFTP協定
- 支援能回應設備搜尋的UDP功能
- 可透過網路簡單迅速的更新firmware
- 提供Web-based 介面進行模組組態設定
- 配有容易接線的male DB-9 接頭或接線端子連接器
|
|
 |
| |
|
|
|
| |
|
|
|
|
 |
|
|
|
|
|
|
