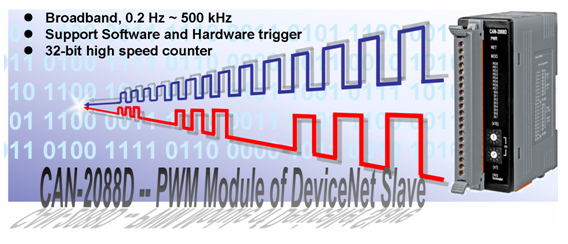

	泓格新產品: CAN-2088D 8通道PWM輸出與 8通道高速計數器DeviceNet僕端I/O模組



	介紹:
	脈寬調變PWM (Pulse width modulation) 是用來控制類比電路的一種有效電路設計。利用數位輸出產生可變脈衝寬度及頻率的數位訊號從而控制類比電路。泓格公司推出的CAN-2088D是具備8 個PWM輸出通道及8個具備高速計數器功能的數位輸入通道的DeviceNet僕端模組，可用於開發多通道且具成本競爭力的類比控制系統。

	硬體特性:

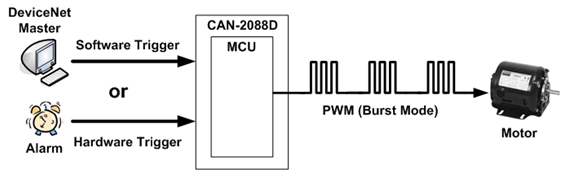

	不需要軟體控制，設定後由硬體自動產生PWM輸出 10 Hz ~ 100 kHz 之PWM輸出範圍，及 0.1% ~ 0.99% 之duty cycle 具軟體/硬體 2 種PWM輸出之觸發模式可單獨/同步觸發PWM輸出使用軟體觸發模式，使用者可以在設定完PWM後，個別觸發單一頻道輸出PWM訊號，或是同時觸發全部的頻道輸出PWM訊號。具Burst 模式之PWM輸出，可設計設備的待命功能 DI 通道可以設定成簡單的 DI 功能或做為PWM輸出之硬體觸發訊號源 DI 通道具有高速計數器的功能.

	DeviceNet 通訊格式特徵:
	符合DeviceNet Volume I/II, Release 2.0規範 DeviceNet "Group 2 Only Server"設備支援的DeviceNet IO連線模式: 輪詢(Polling)、位元觸發(Bit-Strobe) 支援設備心跳通訊訊息(Device Heartbeat message) 及設備關閉通訊訊息(Device Shutdown message) 透過旋鈕開關設定DeviceNet設備站號及鮑率提供DeviceNet EDS檔案供主控端設備使用提供PWR、NET、MOD、電源、PWM與DI狀態指示燈

	應用領域:
	‧ 馬達的位置/速度控制


	‧ 燈泡的亮度調整


	‧ 高速計數器輸入


	更多的詳細資料，請參考下列網址 CAN-2088D網頁 http://www.icpdas.com/products/Remote_IO/can_bus/can-2088d.htm CAN-2088D產品規格表 http://www.icpdas.com/products/Remote_IO/can_bus/datasheet/can-2088d.pdf DeviceNet 系列產品網頁 http://www.icpdas.com/products/Remote_IO/can_bus/devicenet_series.htm
