新發表M2M GPRS終端解決方案- Intelligent GPRS RTU控制器 (G-4500 RTU)

由於GPRS應用已經越來越廣泛，而G-4500推出後也廣受各界的好評，為了協助使用者快速導入G-4500系列產品於各種應用中，泓格公司發表M2M GPRS終端解決方案-G-4500 RTU。G-4500 RTU是泓格公司架構在G-4500系列產品上所開發的智慧型GPRS終端控制器的韌體，適用於所有的G-4500系列產品。G-4500 RTU提供有線Ethernet及無線GPRS備援的GPRS遠端終端控制器，不僅可連接各種Modbus RTU設備，提供本地I/O的簡單邏輯控制方式，也提供I/O datalog的功能，是一款功能強大的GPRS遠端終端控制器。針對後端軟體，也同步發表M2M RTU管理軟體、SDK與NAPOPC.M2M，提供自行發展應用程式或連結SCADA軟體使用。EzDataLogger也即日起支援G-4500 RTU系列產品。 G-4500 RTU的主要功能說明如下:

快速建立GPRS網路應用
G-4500 RTU可採動態IP方式與監控端(M2M RTU Center軟體)連結，解決GPRS網路中令人頭痛的IP管理問題。

主動資料回傳
主動資料回傳的機制，可設定定時回傳及事件觸發方式，不像傳統的輪詢方式，可有效提高多站資料傳遞的效率，也降低主控端(PC)的負擔，徹底解決即時資料通訊的效能問題。

冗餘資料傳輸路徑
G-4500 RTU具備GPRS與Ethernet互相備援的傳輸路徑，可大幅確保資料通訊的可靠度。

支援Modbus RTU通訊格式
G-4500 RTU可支援最多10台Modbus RTU設備，讓使用這可輕易把遠端Modbus RTU設備的資料透過G-4500 RTU傳送至控制站。

簡易的本地端I/O控制
透過簡單的設定，G-4500 RTU提供簡單的本地端I/O控制規格，例如: DI或AI高低警報觸發DO控制方式。

內建I/O及GPS資料記錄功能
G-4500 RTU支援SD介面，提供I/O及Modbus RTU設備資料的紀錄功能，最多可支援2 G SD卡。(以每天單一檔案儲存)

特色:

支援OPC Server
永遠線上功能
最多可連結10個Modbus設備
具 SD 儲存介面,Datalog功能
主動定時/事件觸發傳送資料功能
I/O及GPS資料記錄功能
支援GPS功能(僅限具備GPS功能的G-4500系列)
具備LCD資訊顯示 (僅限具備LCD顯示的G-4500系列)
具備Ethernet及GPRS傳輸路徑，並可互相當作備援路徑使用

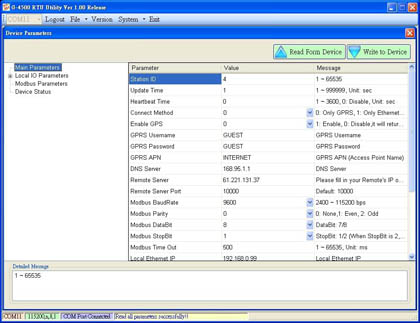

G-4500 RTU設定工具:

圖形化的設定工具，提供使用者輕易設定及診斷G-4500 RTU。
G-4500 RTU Utility可至下列下載: http://ftp.icpdas.com/pub/cd/usbcd/napdos/m2m/rtu/g-4500_rtu/software/utility

支援G-4500系列:

Product Type	Description
G-4500-SIM300 CR	Tri-band M2M Mini-Programmable Automation Controller (RoHS)
G-4500D-SIM300 CR	Tri-band M2M Mini-Programmable Automation Controller with LCD display (RoHS)
G-4500P-SIM300 CR	Tri-band M2M Mini-Programmable Automation Controller with GPS function (RoHS)
G-4500PD-SIM300 CR	Tri-band M2M Mini-Programmable Automation Controller with LCD display and GPS function (RoHS)
G-4500-SIM340 CR	Quad-band M2M Mini-Programmable Automation Controller (RoHS)
G-4500D-SIM340 CR	Quad-band M2M Mini-Programmable Automation Controller with LCD display (RoHS)
G-4500P-SIM340 CR	Quad-band M2M Mini-Programmable Automation Controller with GPS function (RoHS)
G-4500PD-SIM340 CR	Quad-band M2M Mini-Programmable Automation Controller with LCD display and GPS function (RoHS)
GD-4500P-SIM340 CR	Quad-band M2M Mini-Programmable Automation Controller with GPS function (RoHS)

如何把G-4500 RTU韌體應用於G-4500 series中，請參考手冊第三章: http://ftp.icpdas.com/pub/cd/usbcd/napdos/m2m/rtu/rtu_center/manual/

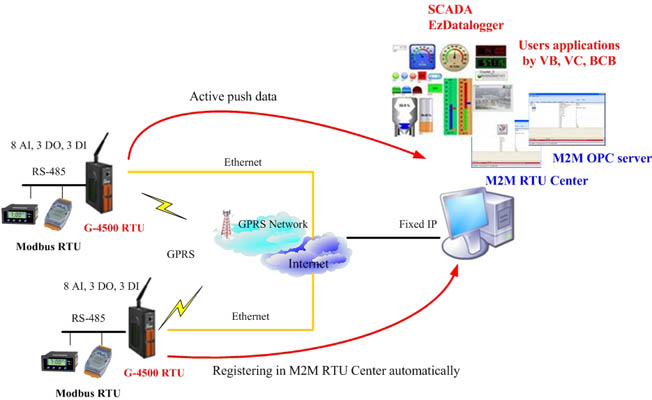

支援的G-4500 RTU的軟體解決方案架構

M2M RTU管理軟體- M2M RTU Center
泓格RTU產品的管理介面軟體及OPC及M2M API的仲介軟體，減低客戶在通訊管理上的負擔。最多可同時連結128台泓格的RTU產品。
詳細說明及軟體下載處: http://ftp.icpdas.com/pub/cd/usbcd/napdos/m2m/rtu/rtu_center

M2M RTU開發工具SDK- M2M RTU API
提供使用者自行開發G-4500 RTU應用程序使用。(需搭配M2M RTU Center使用)
詳細說明及軟體下載處: http://ftp.icpdas.com/pub/cd/usbcd/napdos/m2m/rtu/m2m_rtu_win32_api

支援OPC server
為泓格提供的M2M OPC server，輕易整合泓格的RTU產品於各種SCADA系統。
詳細說明及軟體下載處: http://ftp.icpdas.com/pub/cd/usbcd/napdos/m2m/rtu/napopc.m2m

支援EzDatalogger
即日起.Ez Data logger支援G-4500 RTU
詳細說明及軟體下載處: http://www.icpdas.com/products/Software/ez_data_logger/ez_data_logger.html

應用:

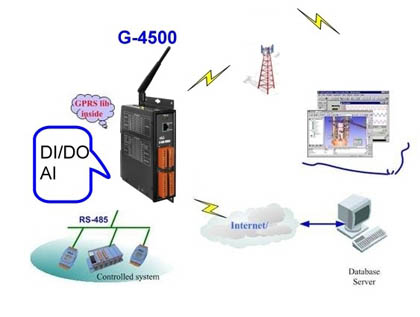

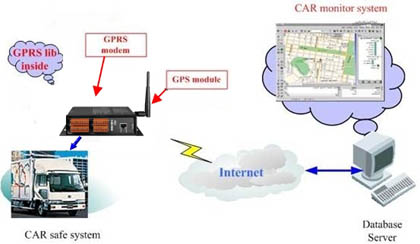

Remote Control/ Car Monitoring System	Car Monitoring System

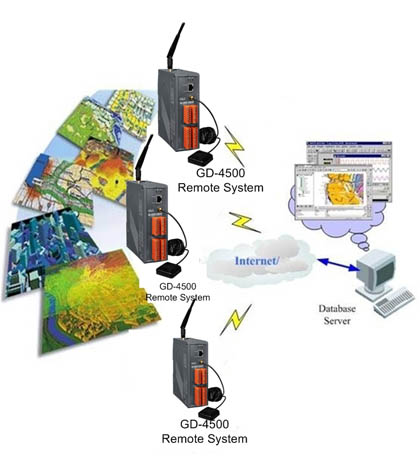

GIS system	Redundant Communication System

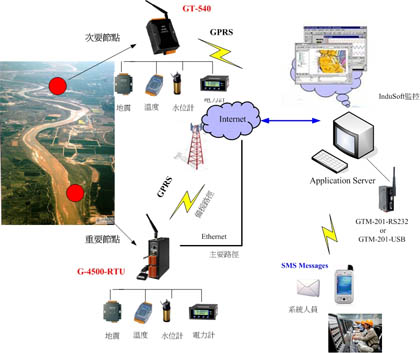

Hydrology System
