| 泓格科技發佈兩組 ISaGRAF 通訊備援新應用，
讓分散式系統的中央控制站與地區控制站，通訊不間斷、資料零漏失 ! |
||
| 泓格科技公司發佈兩組通訊備援(冗餘)新機制, 可應用於 ISaGRAF 可程式自動化控制器監控系統, 提供 RS-485 及 Ethernet 乙 太網路通訊備援, 提升系統效能, 確保通訊不間斷及資料零漏失 ! | ||

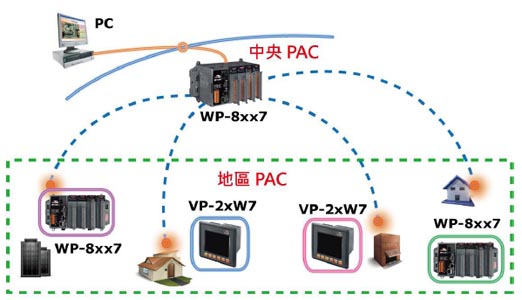

| 應用說明 : 在很多工程上需要監控的設備多半都很分散, 有的距離還會很遠. 因此多半會將這類的應用區分為中央控制站與眾多地區控制站, 類似下圖: |
||
 |
||
| 一般這類分散式監控系統, 中央控制站與眾多地區控制站間只有一組通訊網路, 若其中發生通訊管線損壞或斷線, 該地區控制站就會發生失聯,無法監控, 得等到通訊管線修復後才能恢復正常.有很多應用經不起通訊中斷所發生的損失與風險. 修復時間越長, 承擔的損失與風險就越大. 因此提出以下2類通訊備援機制來解決此問題. | ||
| 應用1: RS-485 通訊備援機制 | ||
 |
||

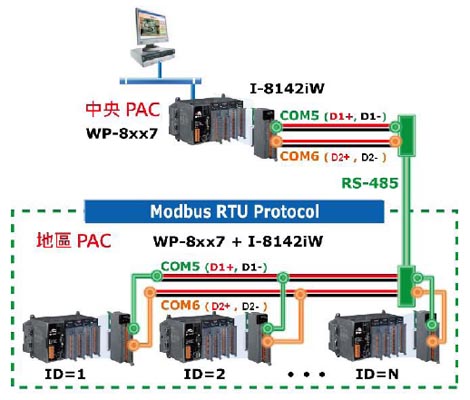

| 此方式 中央控制站的控制器 為 Modbus RTU Master, 地區控制站的控制器 為 Modbus RTU Slave, 中央控制站使用2組
RS-485 通訊來連接到多個地區控制站的2個RS-485通訊串口. 當其中一條發生故障, 可以偵測到那一個地區控制站通訊發生問題,可以立即知會工程人員趕去修復, 在修復的同時, 另一條通訊仍然是處於正常運作狀態, 整個監控系統並沒有因此失效. 若考慮到遠距離問題 可以搭配使用I-2541 將 RS-485 訊號 轉成 光纖通訊 , 請參考 http://www.icpdas.com/products/Industrial/communication_module/i-2541.htm . 最遠可達 2 km. 若考慮環境不易佈線問題, 可以搭配使用 ZB-2550P 與 ZB-2551P 將 RS-485 訊號轉成無線 radio訊號. (無線 radio 容易受到 遮蔽物, 天候與 無線干擾所影響). 請參考以下網址. http://www.icpdas.com/products/GSM_GPRS/zigbee/zb-2550p.htm http://www.icpdas.com/products/GSM_GPRS/zigbee/zb-2551p.htm http://www.icpdas.com/faq/isagraf_c.htm > FAQ-110 |
||
| 應用2: Ethernet 通訊備援機制 | ||
 |
||

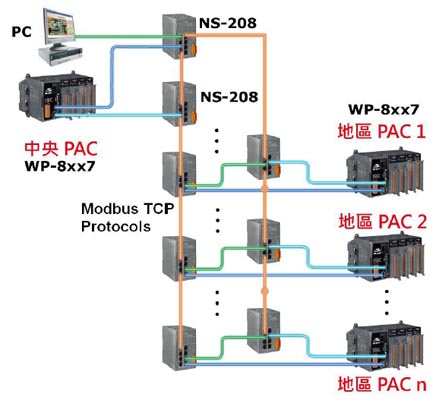

| 此方式 中央控制站的控制器 為 Modbus TCP Master, 地區控制站的控制器 為 Modbus TCP Slave, 中央控制站使用2組
Ethernet 通訊來連接到多個地區控制站的2個Ethernet通訊串口. 當其中一條發生故障, 可以偵測到那一個地區控制站通訊發生
問題,可以立即知會工程人員趕去修復, 在修復的同時, 另一條通訊仍然是處於正常運作狀態, 整個監控系統並沒有因此失效. 若考慮到遠距離問題 可以搭配使用以下產品將Ethernet訊號轉換成光纖訊號. NS-205FC , NS-205FT, NS-206FC, NS-206FT, NS-209FC, NS-209FT: 最遠2 km 或 NS-205FCS , NS-206FCS, NS-209FCS : 最遠15 km 請參考 http://www.icpdas.com/products/Switch/switch_list.htm |
||
| ISaGRAF PAC | ||
| 此兩組系統機制, 放在中央控制站與地區控制站的PAC控制器是採用泓格科技的 WinPAC-8xx7 (WP-8147, WP-8447,
WP-8847,WP-8137, WP-8437, WP-8837的簡稱), 也可以採用泓格科技的其他 ISaGRAF PAC, 如: VP-25W7 或 VP-23W7 或
XP-8047-CE6, XP-8347-CE6 或XP-8747-CE6, 相關 PAC 的 Data Sheet 請參考 http://www.icpdas.com/products/PAC/i-8000/data%20sheet/data%20sheet_c.htm ISaGRAF PAC 網頁: http://www.icpdas.com/products/PAC/i-8000/isagraf.htm 詳細的說明與設定規劃方式請參考http://www.icpdas.com/faq/isagraf_c.htm > FAQ-119 |
||
| 更多ISAGRAF PAC 參考資料 : ISaGRAF PAC 型錄 : http://www.icpdas.com/products/PAC/i-8000/data sheet/data sheet_c.htm ISaGRAF PAC 網頁 : http://www.icpdas.com/products/PAC/i-8000/isagraf_c.htm ISaGRAF PAC 手冊 : http://www.icpdas.com/products/PAC/i-8000/getting_started_manual.htm ISaGRAF PAC FAQ : http://www.icpdas.com/faq/isagraf_c.htm I-8K 與I-87K I/O 高卡 : http://www.icpdas.com/products/PAC/i-8000/8000_IO_modules_c.htm |
||
 |
