新產品:I-8014W
16-bit 250K Sampling Rate 8/16-channel Analog Input Module
簡介:
I-8014W是一個高速隔離型的類比輸入模組,它提供了16單點訊號輸入或是8個差動訊號輸入而且高達250KS/s的釆樣率、16-bit解析度和高達2500Vrms的隔離電壓。I-8014W的掃描功能是很驚人的。我們稱之為”Magic Scan”。”Magic Scan”提供很多種的功能且很符合高階的用戶使用。”Magic Scan 不止能夠使用不同的釆樣率來掃瞄不同的通道,還可以針對不同的通道使用不同的增益值。甚至於在多通道掃瞄時釆樣率也可以維持在250KS/s。 I-8014W擁有兩種不同的”Magic Scan”,一種我們稱之為標準型式、另一種我們稱之為虛擬Sample and hold型式。擁有Sample and hold功能的類比輸入卡大部份都非常的貴。但ICP DAS 可以提供低價位產品供您選擇。 I-8014W 內含有AD 使用的FIFO達到4K samples 的容量。更在FIFO 上發展一個新的技術。您可以設定FIFO的水位、當采樣的數據大於設定的FIFO 水位。即刻會產生中斷訊號通知主機。
高精準度、高速的采樣率、高容量的FIFO和全新的”Magic Scan”技術,全部集於I-8014W。現在是昇級您的類比輸入模組的好時機了。

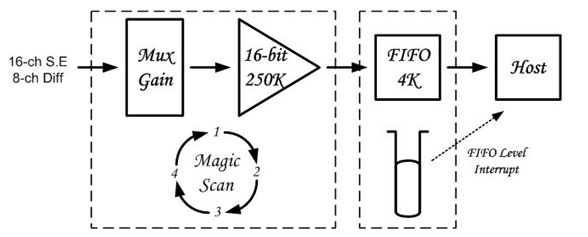

Fig.1: I-8014W 方塊圖
特色:
16-bit 250KHz A/D 轉換器
16 單點輸入/8 差動訊號輸入
4K samples FIFO
外部觸發模式: 前端觸發
輸入電壓範圍: +/- 10V,+/- 5V,+/- 2.5V,+/- 1.25V,+/- 20mA
程式化增益設定:1,2,4,8
內部或外部觸發功能
Magic Scan 型式
型式1: 標準型式
每一次采集訊號采集一個通道
Fig.2:標準型式
虛擬Sample & hold型式
每一次采集訊號采集所有設定的采集通道

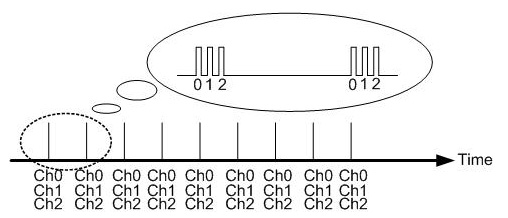

Fig.3: 虛擬Sample & hold型式
應用領域:
高速型資料擷取系統
振動分析
詳細資料:
http://www.icpdas.com/products/Remote_IO/i-8ke/i-8014w.htm
