泓格新產品上市:
I-7565-H1 (高速智慧型USB轉1個CAN bus通道之轉換器)
I-7565-H2 (高速智慧型USB轉2個CAN bus通道之轉換器)

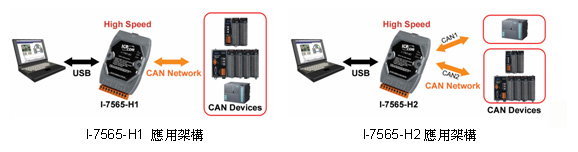

I-7565-H1和I-7565-H2為泓格新推出高速智慧型USB/CAN轉換器的解決方案，分別提供1個和2個CAN bus通道，可以使用標準USB連接CAN的設備，由於USB具備隨插即用功能，因此能夠快速地連接CAN設備於電腦上。I-7565-H1/H2之CAN bus通訊效率優於I-7565且均支援CAN2.0A/2.0B通訊協定，並提供5Kbps ~ 1Mbps之不同鮑率及使用者自定義鮑率的設定，此外亦提供功能強大的Utility工具及API Library函式庫，讓使用者可以快速建立不同的CAN bus應用，透過使用I-7565-H1/H2，不但可以做為CAN網路監視器，亦可應用於大樓自動化、遠端資料收集和控制、環境監測、實驗室設備和研究、工廠自動化...等等。

特色:

符合RoHS標準
相容於USB 1.1/2.0 (全速)
相容於ISO 11898-2標準
支援 CAN 2.0A / 2.0B格式
使用USB電源，不須再額外接電源
分別整合1個及2個CAN bus通道
支援5Kbps ~ 1Mbps和使用者自定義CAN baud rate的設定
支援CAN bus Filter-ID設定
支援Time-stamp在每個接收到的CAN message (精度: ±1ms)
支援透過USB更新Firmware
提供Utility工具方便使用者快速設定模組及CAN bus通訊測試
提供API函式庫方便使用者自行開發CAN bus應用程式
提供電源 / 通訊 / 錯誤的LED指示燈
內建可選擇性的120歐姆終端電阻
支援最大CAN bus資料傳輸效率: 3000 fps (取決於硬體平台效能)
CAN接收資料緩衝區: I-7565-H1為256筆; I-7565-H2為各128筆
支援Windows 2000/XP 驅動程式 (WinCE available soon)

Utility 特色:

方便地CAN鮑率及CAN-ID過濾設定
快速地CAN傳送/接收通訊測試並在每個接收到之CAN資料中顯示接收時間.
容易地將所有接收到的CAN資料存成文字檔
精確地傳送CAN資料，藉由使用模組硬體計時器
遠端地檢查模組狀態及重新啟動模組並可取得目前CAN bus上之資料流量

泓格各種介面CAN bus轉換器產品比較表:

	I-7565-H1	I-7565-H2	I-7565	I-7540D	I-7530	I-7530A
內建CPU	32-bit CPU 72M Hz	32-bit CPU 72M Hz	8-bit CPU 20M Hz	16-bit CPU 80M Hz	8-bit CPU 20M Hz	8-bit CPU 20M Hz
通訊介面	USB	USB	USB	Ethernet	RS232	RS232/422/485
CAN通道	1	2	1	1	1	1
訊號隔離	2500 Vrms	2500 Vrms	2500 Vrms	2500 Vrms	2500 Vrms	2500 Vrms
電源隔離	3000 VDC	3000 VDC	3000 VDC	1000 VDC	3000 VDC	3000 VDC
電源隔離	CPU Built-in	CPU Built-in	CPU Built-in	SJA1000	CPU Built-in	CPU Built-in
CAN收發器	82C250	82C250	82C250	82C250	82C250	82C250
UART緩衝區	100	100	900	1000	900	900
CAN緩衝區	256	128	1000	1000	1000	1000
最大FPS (1Mbps)	3000	3000	300	1500	300	300
CAN鮑率	5k ~ 1M User-defined	5k ~ 1M User-defined	10k ~ 1M	10k ~ 1M User-defined	10k ~ 1M	10k ~ 1M
適合的CAN Protocol	CANopen, DeviceNet J1939	CANopen, DeviceNet J1939	CANopen, DeviceNet J1939	CANopen, DeviceNet J1939	CANopen, DeviceNet J1939	CANopen, DeviceNet J1939
Driver支援	Win2K/XP	Win2K/XP	Win2K/XP/Linux	Win2K/XP/CE/Linux	Win2K/XP/CE/Linux	Win2K/XP/CE/Linux
電源供應	USB	USB	USB	10 ~ 30 VDC	10 ~ 30 VDC	10 ~ 30 VDC

I-7565-H1 Datasheet 下載: http://www.icpdas.com/products/Remote_IO/can_bus/datasheet/I-7565-H1.pdf
I-7565-H2 Datasheet 下載: http://www.icpdas.com/products/Remote_IO/can_bus/datasheet/I-7565-H2.pdf
更詳細的資訊，請連結到: http://www.icpdas.com/products/Remote_IO/can_bus/i-7565-H1H2.htm

I-7565-H1 CR (NEW)	高速智慧型USB轉1個CAN bus通道之轉換器 (RoHS)
I-7565-H2 CR (NEW)	高速智慧型USB轉2個CAN bus通道之轉換器 (RoHS)
