泓格新產品上市:PIO-DA16U Universal PCI, 14位元 16通道類比輸出板卡 |
|
|
|
|
|
 |
|
|
|
|
|
產品簡介:

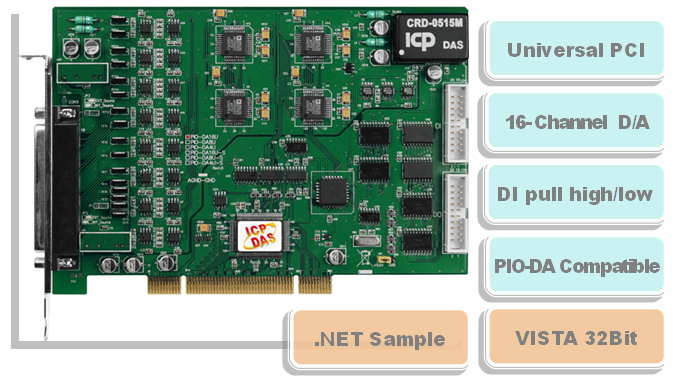

PIO-DA16U板卡是泓格新上市並符合RoHS環保規範的產品，新的PIO-DA16U的設計可直接取代PIO-DA4/DA8/DA16。 PIO-DA16U擁有多個類比輸出通道的板卡，它可以輕鬆的安裝於帶有PCI Bus及Universal PCI介面的個人電腦。 PIO-DA16U提供16個雙緩衝區類比輸出通道，而類比電壓輸出的範圍最低可達到-10V，而最高可以輸出+10V的電壓，而類比電流輸出範圍可從 0~20mA。PIO-DA 系列使用了創新的設計來改善傳統類比輸出板卡擁有的缺點，舉例來說：1.不需跳接器及微調電位的設定。2.使用更有效率的軟體校正來摸擬手動校正的調校方式，而這校正資料儲存在EEPROM裡，不會消失。3.每一個通道可以自由選擇電壓輸出或是電流輸出的方式。 4. 節省空間，使用短卡的設計方式依然擁有更多的通道。
PIO-DA16U板卡支援+5V及+3.3V的PCI Bus。PIO-DA16U軟體設計與PIO-DA16/DA8/DA4完全相同，所以PIO-DA16U可直接相容於PIO-DA16/DA8/DA4的軟體。
PIO-DA系列可以在Linux、DOS、Windows 98、Windows 2000、Windows NT、Windows XP 32-Bit及Vista 32-Bit等作業系統環境下使用，並且提供了動態函式庫及Active X控制項協助使用者更容易的開發。而本產品還提供Turbo C++、Borland c++、Microsoft C++、Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、C#.NET、Visual Basic.NET及LabView等範例程式幫助使用者可以更快速的上手使用本產品。 |
|
|
|
|
|
產品架構:
- Universal PCI 介面, 支援 +5V 及 +3.3V PCI bus。
- 數位輸入埠可設定成pull-high或 pull-low。
- 16 個14-bit高解析度類比輸出通道。
- 每個通道可控制輸出電壓範圍 +10V ~ -10V
- 每個通道可控制輸出電流範圍 +0mA~+20mA
- 二個步測計時器中斷源
- 雙D/A緩衝區
- 軟體效正功能。
- 16通道數位出入，16通道數位輸出。
- 短卡設計方式。
- 可直接連接DB-16P, DB-16R, DB-24C, DB-24PR及DB-24POR等端子板
- 支援 Windows 98/NT/2000/XP32 Bit/2003 32Bit Vista 32Bit 作業系統
- 提供Turbo C++、Borland c++、Microsoft C++、Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、Visual C#.NET、Visual Basic.NET及LabView 範例程式。
|
|
|
|
|
|
產品規格: |
|
|
| Model Name |
PIO-DA16/DA8/DA4 |
PIO-DA16U |
| Digital I/O |
| Input low VIL |
0.8V max, -0.4mA max |
| Input high VIH |
2.4V min, 20uA max |
| Output low VOL |
0.8V max, 8mA max |
| Output high VOH |
2.4V min, 0.4mA max |
| Analog Outputs |
| D/A converter |
Quad 14-bit MDAC |
| Channels |
16/8/4 independent |
| Resolution |
14-bit |
| Type |
double-buffered, multiplying |
| Integral linearity |
0.006% FSR (typical) |
| Differential linearity |
0.006% FSR (typical) |
| Voltage Output |
output range |
+10V ~ -10V |
| Current drive |
±5mA |
| Absolute accuracy |
0.01% FSR (typical) |
| Current Output |
output range |
0~20mA |
| Absolute accuracy |
0.1% FSR (typical) |
| Excitation voltage range |
+7V to +40V |
| Environmental |
| Interface |
PCI Bus |
Universal PCI |
| Power consumption |
+5Vdc@600mA(PIO-DA4)
+5Vdc@800mA(PIO-DA8)
+5Vdc@1400mA(PIO-DA16) |
+5Vdc@1400mA |
| Operating temperature |
0~50°C |
| Storage temperature |
-20~70°C |
| Humidity |
0 to 90% non-condensing |
| Dimensions |
180 mm x 115 mm |
|
|
|
|
|
|
更詳細的資訊，請連結到…
http://www.icpdas.com/products/DAQ/pc_based/pio_da16-8-4.htm |
|
|
|
|
|
|
 |
