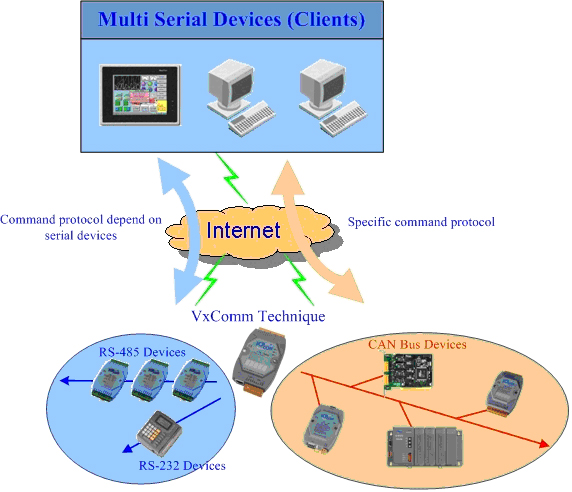

I-7540D是泓格公司開發一系列CAN bus產品中的一項,提供CAN網路與Ethernet網路之間的訊息交換,進而達到遠端控制與監控的目的。任何使用於CAN網路上的通訊協定均可透過I-7540D利用Ethernet傳輸至遠端的主控端,因此I-7540D能應用在CAN bus網路與Ethernet網路的整合應用中。除此之外,I-7540D也可以應用於像DeviceNet,CANopen及J1939等多種CAN的通訊協定的資料傳輸。應用架構圖如上圖所示。
I-7540D 特性 :
- CPU : RDC 80186。
- 支援的網路協定 : TCP,IP,ICMP,ARP等。
- Ethernet傳輸速率 : 10/100 Base T。
- 資料傳輸透過TCP/IP通訊協定。
- 支援CAN 2.0A及2.0B的規範。
- 提供一個RS-232埠,一個RS-485埠及一個CAN埠。
- COM埠及CAN埠有1K的輸出入緩衝區。
- COM埠的通訊速率 : 110,150,300,600,1200,2400,4800,9600,19200,38400,57600,115200 bps。
- CAN端2500Vrms高壓隔離保護。
- CAN端的通訊速率 : 10K,20K,50K,100K,125K,250K,500K,800K,1M bps。
- 提供模組資訊及錯誤訊息顯示燈號。
- 提供具親和力的設定介面程式。
- 支援具時間常數的CAN訊息。
- 可透過網頁設定模組參數。
- 支援虛擬通訊埠的技術。
更進一步的訊息請參考
http://www.icpdas.com/products/Remote_IO/can_bus/I-7540.htm |
