基于G-4500的远端电力监控系统
文 / 上海金泓格国际贸易有限公司
前言
电力监控系统以电脑、通讯设备、测控单元为基本工具,为变电、配电系统的即时资料撷取、开关状态检测及远端控制提供了基础平台,它可以和检测、控制设备构成任意复杂的监控系统,在变电、配电监控中发挥了核心作用,可以帮助企业消除信息孤岛(Information Island)、降低运作成本,提高生产效率,加快变电、配电过程中异常的反应速度。
随着电脑和通讯资讯技术在电力行业越来越广泛的应用,现场施工人员急需一种行之有效的方法来应对野外复杂艰苦的环境,管理者也已不再满足于在固定的监控中心才能监控变电、配电现场的运行工况。正是在这种要求下,远端电力监控系统应运而生。其中最关键的环节要属无线通讯技术。泓格G-4500 - 一种集GPS、GPRS、GSM多种无线通讯技术于一体的无线通讯模组很好得解决了传统汇流排通讯距离有限,受现场环境限制、布线麻烦等问题。大大减轻了现场信号连接的繁琐与费用,提高了信号传输的距离与灵活性,给安装、调试和维护带来诸多方便,为现场用户带来巨大的经济效益,代表着电力监控发展的一个重要方向。
基于G-4500的远端电力监控系统简介
泓格科技(ICP DAS) 的G-4500 系列是坚固而小型M2M的嵌入式可程式控制器,其坚实精巧的外型设计及低成本与高效能的CPU 来处理大量的资料量,是特别为要求高稳定度与抗干扰杂讯工业环境需求而设计的,搭配上GPRS/GSM、Ethernet 、GPS、3个DI、3个DO、8个AI、2个RS-232与1个RS-485的多种变化,让使用者可选择是以GPRS TCP/IP封包方式、Ethernet TCP/IP封包方式或SMS简讯方式回传监测的资料,在许多的环境使上用更加的方便,在以往传统解决方案使用者自行开发中,需要自己购买GPRS Modem后重新设计I/O硬体电路、学习GPRS协定、重写应用程式、整合TCP/IP stacks与其他的Commands差异以及最后的检查和测试……等等,在时间上需要花费相当大,还需自行连接许多不同公司外接式控制器产品的麻烦与容易发生不必要的错误,现在有了G-4500系列后在许多的应用与开发上更为便利与快速,G-4500 系列内建MiniOS7 与I-7188/I-7186 系列产品相近,I-7188/I-7186 相容的软体配套产品都能与G-4500 连结使用。 G-4500 系列可以使用C程式语言设计应用,这对于使用者而言在之拥有了I-7188/I-7186开发经验后G-4500更容易上手。

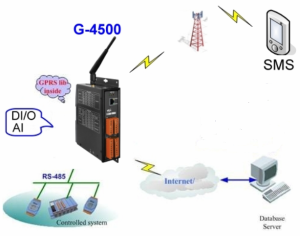

现场电力设备连接到G-4500上的RS232、RS485埠,然后资料收集通过ETHERNET、GPRS、GSM传输到远端的主机或移动设备,即可通过主机或移动设备的SCADA系统实现对远端电力设备的监控。
模组介绍

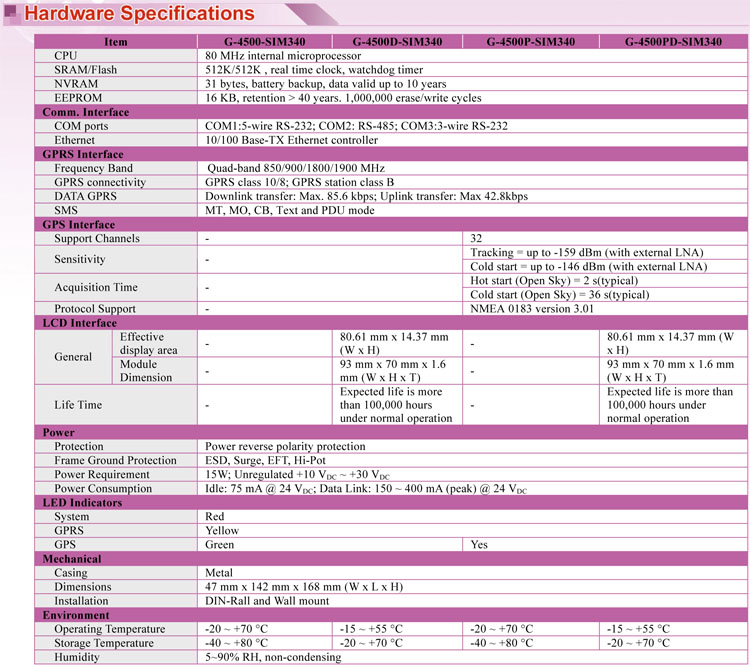

G-4500-SIM340是泓格生产的G-4500系列产品之一,G-4500 系列内建MiniOS7 ,C语言编程。具有2个RS-232,1个RS-485,1个乙太网路,内置80MHz CPU,具体规格如下:
泓格提供了大量关于G-4500的函数,大大减小了用户的程式开发量,缩短程式开发周期。客户可以根据需要编写通讯程式,使G-4500不仅仅能跟泓格产品通讯还可以和其他厂家产品通讯。
应用范围
G-4500应用广泛,主要分为两大类:一类为固定式智慧型远端设备管理。除了远端电力监控系统外,还可以用在水质监控、自动贩卖营运报告、远方机台控制、居家保全警示、远端POS(point of sale)终端机……等等;另一类为移动终端管理,可运用在物流车队管理、计程车派遣、渔船管理、危险物品运输管制与警用设备……等等。
结语
随着科技的进步,技术的发展,传统的有线网路正经受着无线网路来自各个方面的挑战。物联网、智慧电网概念的提出,也为无线技术的应用开辟了广阔的空间。相信在不久的将来,人们会彻底摆脱有线的束缚,畅游在无线的海洋中。
