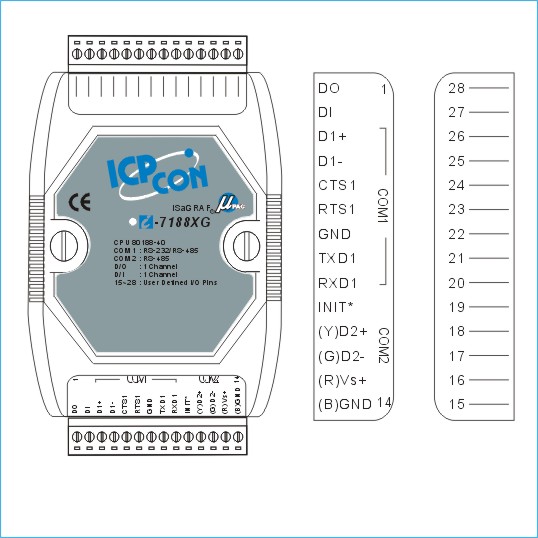

| Model: I-7188XG |
Model: I-7188XGD |
|
|
|
| |
I-7188XG/I-7188XGD  |
 |
| |
ISaGRAF 乙太網掌上型可程式自動化控制器 |
|
|
| |
 |
 |
 |
 |
|
| |
 |
 |
 |
 |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
| |
|
|
| |
|
|
| |
I-7188XG 是內含 ISaGRAF 軟邏輯的掌上型可程式自動控制器. 內建 2 個串列埠 (COM1: RS-232/485 和 COM2: RS-485), 客戶可
以於
I-7188XG 機板上內插一個 I/O 擴充卡 (X-board), 以增加更多的連接埠、記憶體 或 I/O 點.
I-7188XG 支援: Modbus Slave 通訊協定、Modbus Master 通訊協定、遠程 I/O、Fbus、SMS: 簡訊服務、MMICON/LCD、modem
連結及使用者自訂通訊協定. |
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
 內嵌 MiniOS7 作業系統 (DOS-like) |
| 預裝 ISaGRAF Ver.3 SoftLogic 軟體 |
| 支援國際標準 IEC 61131-3 PLC 編程語言 |
| 最多可接受 64 KB 的 ISaGRAF 程式碼 |
| |
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
| 80188 處理器 (16 位元, 40 MHz) |
|
| 內建看門狗定時器 (WDT), 增加系統穩定度 |
|
| SRAM (512 KB), Flash (512 KB) |
|
| 2 個通訊串口 (RS-232/485) |
| I/O 擴充匯流排介面 (支援一片 X-board I/O 擴充卡) |
| |
|
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
| 系統軟體 |
| OS |
MiniOS7 |
| 開發軟體 |
| ISaGRAF Version 3 |
符合 IEC 61131-3 標準. 語言: LD, ST, FBD, SFC, IL & FC |
| 最大程式碼容量
|
最多可接受 64 KB 的 ISaGRAF 程式容量 (Appli.x8m 需小於 64 KB) |
| 電源 |
| 需求 |
+10 ~ +30 VDC, I-7188EG: 2 W, I-7188EGD: 3 W (空槽時)
|
| 保護 |
反極性保護 |
| 一般環境 |
| 溫度 |
運作: -25 ~ +75 °C,
保存 : -30 ~ +80 °C |
| 濕度 |
相對溼度 : 10 ~ 90 % (無凝露) |
| 系統 |
| CPU |
80186, 80 MHz, 或 相容 |
| 看門狗 |
有, 初始值 0.8 秒 |
| RTC |
即時時鐘; 可讀/寫 年、月、日、時、分、秒, 並提供星期資訊 |
| SRAM |
512 KB |
| FLASH Memory |
512 KB, 可寫入 100,000 次 |
| NVRAM |
31 bytes, 電池保持, 斷電資料可存 10 年 |
| EEPROM |
2048 KB, 保存 > 100. 可寫入 1,000,000 次 |
| 5 位數 7 段式 LED 顯示器 |
面板內建 5 位數 7 段式 LED 顯示器, 可用來顯示訊息,數值. |
| I/O 插槽 |
1 個, 可插 1 片 X-board 系列 I/O 擴充卡 |
| 站號 |
可用軟體設成 1 ~ 255 |
| 通訊介面 |
| COM1 |
可使用 RS-232/RS-485, 速率: 最高 115200 bps, 程式可由此連接埠下載
RS-232: TxD,RxD,RTS,CTS,GND, RS-485: D+, D-, 內含 "Self Tuner" 晶片 |
| COM2 |
RS-485: D+, D-, 速率: 最高 115200 bps, 有 pull 高/低 電阻 jumper 可調 |
| 機構 |
| 尺寸 (W x L x H) |
123 mm x 72 mm x 33 mm |
| PWM 脈波輸出 |
| 可調式脈波輸出 |
最多 8 接點. 最快 500 Hz. 波型: Off: 1 ~ 32767 ms, On: 1 ~ 32767 ms
可選用的輸出卡: 所有可支援 μPAC-7186EG 而且有 DO 點的 X-Board 擴充卡都可選用 |
| 計數器 |
| 並列式 (Parallel) DI 計數器 |
最多 8 接點. 計數值: 32-bit, 最快 500 Hz. 最小 ON 與 OFF 寬度必需 > 1 ms
可選用的輸入卡: 所有可支援 μPAC-7186EG 而且有 DI 點的 X-Board 擴充卡都可選用 |
| 遠程 DI 計數器 (Counter) |
所有遠程的 I-7000 及 I-87K DI 卡,皆支援計數器, 最快 100 Hz. 計數值: 0 ~ 65535 (16-bit) |
| 遠程 高速計數器 |
I-87082: 最快 100 kHz .32-bit |
| 通訊協定 |
Modbus RTU/ASCII Slave
通訊協定 |
最多可有 2 個串列通訊口 (COM2 或擴充卡的 COM3), 支持 Modbus RTU Master 或 ASCII Master 通訊協定, 可連接符合 Modbus 通訊協定的其他設備, 2 個 port 可使用最多 64 個同類型的 Mbus_xxx 功能方塊 |
Modbus RTU Master
通訊協定 |
最多可有 2 個串列通訊口 COM1 與 (COM2 或 X-board 上的 COM3 其中之ㄧ) 可支持 Modbus RTU Slave 通訊協定, 可連接 ISaGRAF, PC/監控軟體 及 人機介面 |
| 遠程 I/O |
COM2 及 (插卡的 COM3: RS-485) 的其中 1 個, 支援 I-7000 遠程 I/O 模組 (及 I-87K 底座 或
RU-87P4/8 + I-87K 串列 I/O 卡) 來進行遠程 I/O 的控制. 最多可接 64 個遠程 I/O 卡/模塊. |
| Fbus |
內建於 COM2, 可讓 ICP DAS 各 ISaGRAF 控制器間彼此自行互相交換資料 |
| SMS: 簡訊服務 |
COM1 或 (若插卡而有) COM3 或 COM4 的其中 1 個, 可連接一台 GSM modem. 使用者可用手機來對控制器詢問資料或下命令控制. 控制器也可主動回覆警報或資料給使用者的手機.
可選用的 GSM modem: GTM-201-RS232 (850/900/1800/1900 GSM/GPRS External Modem). |
| 自定的通訊協定 |
使用者可在 COM1, COM2, (及 COM3 ~ COM8, 假如有插 X5xx 系列多埠卡) 撰寫自行定義的通訊協定 |
| 遠程下載功能 (Modem_Link) |
使用 X504 的 COM4 可連接一台一般的 Modem, 可支援 PC 從遠方撥電話到控制器, 以監視控制程式的運作狀態及資料或下載程式. |
| MMICON/LCD |
(插卡而有的) COM3: RS-232, 可連接 ICP DAS 的 MMICON. 它有 1 個 240 x 64 點的 LCD 與 1 個 4 x 4 的鍵盤. 可用來顯示圖形, 字串, 整數, 浮點數, 也可用來輸入字串, 整數, 浮點數. |
| 電池備援記憶體 |
| 搭配 X607/X608, 大量的資料, 時間可存於 X607/X608, 之後 PC 可從 COM1 或 網路連接埠 將這些資料上載出來. PC 也可下載資料到 X607/X608 內.可選購的電池備援記憶體: X607: 128 KB, X608: 512 KB |
|
|
| |
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
| |
| I-7188XG CR (藍) |
ISaGRAF 可程式自動化控制器 (RoHS)
80188, 40 MHz |
| I-7188XG-G CR (灰) |
ISaGRAF 可程式自動化控制器 (RoHS)
80188, 40 MHz |
| I-7188XGD CR (藍) |
ISaGRAF 可程式自動化控制器，含 5 個 7 段式 LED 顯示燈 (RoHS)
80188, 40 MHz |
| I-7188XGD-G CR (灰) |
ISaGRAF 可程式自動化控制器，含 5 個 7 段式 LED 顯示燈 (RoHS)
80188, 40 MHz |
|
|
| |
|
|
| |
|
|
|
|
|
| |
|
|
| |
