PM-5133-005P

即將推出

3.5" 觸控螢幕三相智能電錶

特色

• 雙向kWh 計量功能
• 有效值 RMS 功率測量
• 3P4W、3P3W、1P3W及1P2W能源消耗分析
• W測量精度優於0.5%（PF=1）
• 具有總諧波失真（THD）量測功能
• 1組Modbus RTU 通訊介面
• 3.5” 高解析彩色觸控螢幕
• 提供具時間戳記之電力資訊紀錄功能
• 1小時需量趨勢顯示與契約容量預警
• 支援警報觸發的2組繼電器輸出
• 32組事件與警報資訊顯示

介紹

PM-5133-005P 是一款專為工業自動化和能源管理設計的觸控式三相智能電表。配備 3.5 吋高解析彩色 TFT 觸控螢幕，使用者可直觀地監視電力資訊並控制需量符合契約容量的要求，滿足碳盤查和 ISO-50001 能源管理需求。
該產品具備全面的電力測量功能，包括最大 500VAC 的電壓範圍、5A 開口式電流互感器（CT）、雙向 kWh 計量、有效值 RMS 測量、多種接線方式的能耗分析，以及精度優於 0.5%（PF=1）的功率測量。它支持總諧波失真（THD）量測，確保高精度可視化的能源管理。

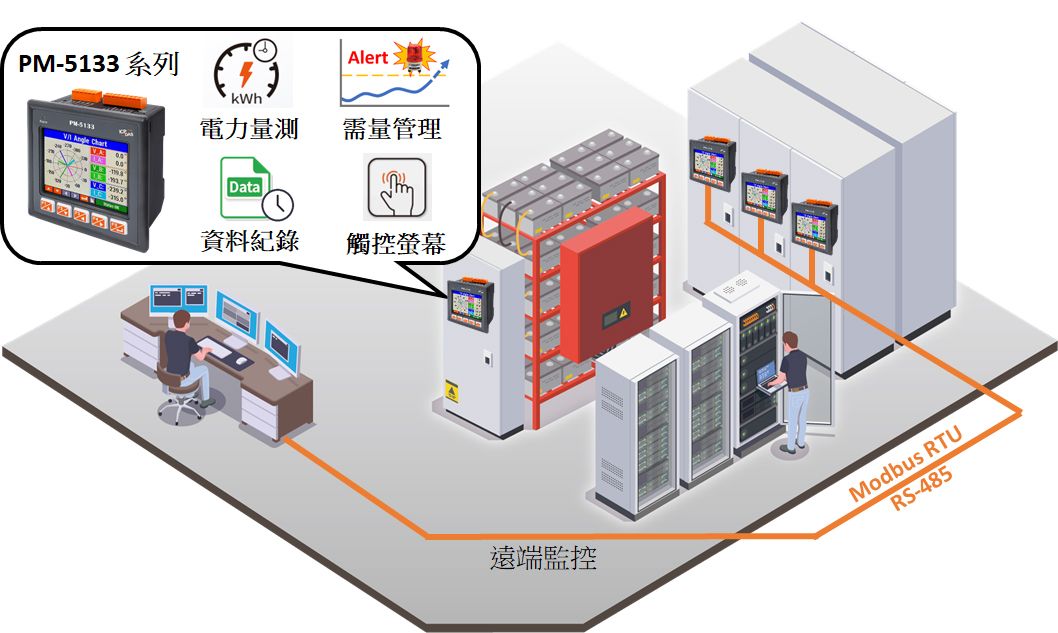

此外，PM-5133-005P 具有時間戳記的電力資訊紀錄、1 小時需量趨勢顯示與契約容量預警搭配繼電器警報連動功能，利於用戶預測和管理用電需求，並通過32 組事件與警報資訊顯示與Modbus RTU 通訊協定的 RS-485 介面，實現靈活的系統整合與遠端監控應用。

應用

• 發電機監控
• 配電開關系統
• 電能管理
• 電力品質分析

CT Installation

訂購資訊

即將推出

即將停產

停產

產品系列	說明	數量	詢價
產品系列 PM-5133-005P CR	說明3.5" 觸控LCD螢幕，Modbus RTU，三相智能電錶；5A 開口式比流器 ( 內徑：10 mm；線長：4 m ) x 3 (RoHS)

需搭配其他相關產品

相似產品

即將推出

即將停產

停產

資料儲存
時間戳	Yes
時間間隔	1 秒 ~ 24 小時
最大儲存筆數	638,586 筆記錄 7.39 天 @ 1 秒, 433天 @ 1 分鐘每筆記錄包含 24 個電力參數 (可選擇)

顯示
類型	LCD, 3.5 吋TFT( 解析度240x320, 65536 色）
背光壽命	20,000 小時
亮度	270 cd/m2
觸控螢幕	有

LED 燈
狀態	1 LED

電功率測量
接線	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
迴路數	三相
輸入電壓	10 ~ 500 V
輸入電流	CTØ10 mm (0.05 A ~ 5 A)
輸入頻率	50 Hz (範圍 45 ~ 55 Hz)/60 Hz (範圍 55 ~ 65 Hz)
W 精度	優於 0.5% (PF=1)
量測電力參數	有效值RMS 電壓 (Vrms), 有效值 RMS 電流 (Irms), 有功功率 (kW), 有功電能 (kWh), 視在功率 (kVA), 視在電能 (kVAh), 無功功率 (kVAR), 無功電能 (kVARh), 功率因數(PF), 頻率Frequency (45 ~ 65 Hz)
資料更新率	1 秒

比流器
內含比流器	3
類型	開口式（Clip）
最大電流	5 A
內徑	10 mm
導線長度	4 m

繼電器輸出
通道數	2 x Form A (SPST) 5A @ 250VAC or 5A @ 30VDC

HMI
蜂鳴器	有
旋轉開關	有（僅供更新程式使用）
橡膠按鍵	5 鍵（可程式）
重置按鈕	有

COM Ports
Ports	1 x RS-485
Baud Rate	9600, 19200 (出廠預設), 38400, 115200
Data 格式	N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2
通訊協定	Modbus RTU
隔離	3000 VDC

USB
規格	USB 1.1 客戶端（僅供更新程式使用）
接頭	Mini-B

電源
輸入範圍	+12 ~ 48 VDC
功耗	3 W

機構
外殼	塑膠
尺寸 (mm)	119 x 115 x 54 (W x L x H)
面板開孔 (mm)	90 x 90, +1/-0
安裝	導軌安裝（DIN-Rail Mounting/面板安裝（Panel Mounting）
防水防塵等級	前面版：IP65
