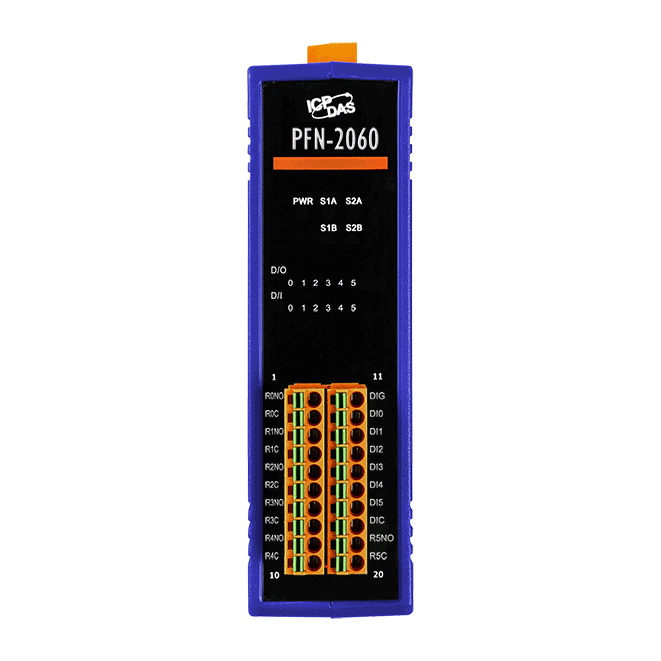

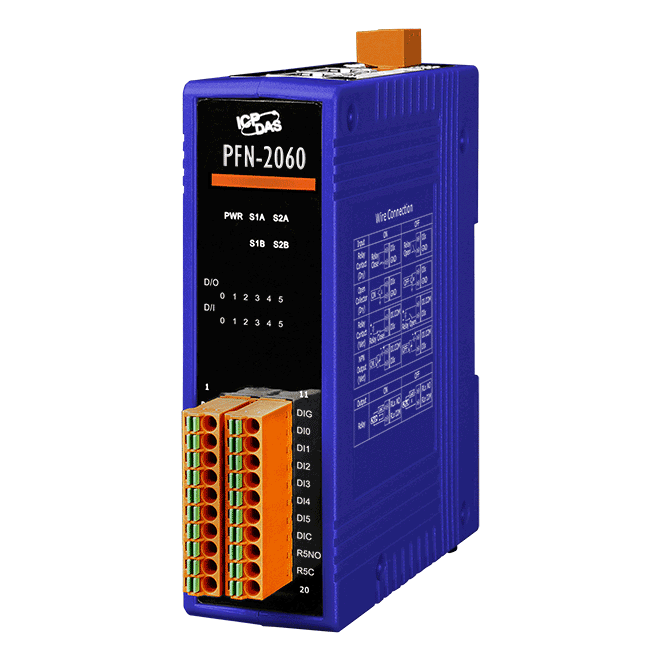

PFN-2060
PROFINET I/O模組 (隔離型6通道數位輸入&6通道繼電器輸出)
特色
- 通訊協定：PROFINET IO Device
- 支援PROFINET一致性類別Class B與RT Class 1
- 資料循環時間：1 ms (min)
- 提供GSDML檔案 (Version 2.25)
- 提供Power-ON Value & Safe Value
- 數位輸入開/關電壓準位: +10 ~ +50 VDC / +4V max.
- 金屬接點具備4 kV的靜電防護
介紹
PFN-2060是泓格科技開發的PROFINET I/O系列產品之一，它內建了與PROFINET IO控制器連線的通訊協定。它提供6通道隔離型的數位輸入及6通道繼電器輸出，並針對靜電干擾提供到±4KV的防護。使用者可藉由我們所提供的GSDML檔案，輕易地在任何PROFINET工程工具上進行存取與配置。
應用
- 工業自動化
- 工廠自動化
- 流程自動化
- 等等
相似產品
| CPU 模組 | |
|---|---|
| CPU | 32-bit CPU Core |
| EEPROM | 8 KB |
| Flash | 4 MB |
| SRAM | 32 MB |
| 看門狗計時器 | CPU built-in |
| LED 燈 | |
|---|---|
| 狀態 | PWR LED, S1A LED, S1B LED, S2A LED, S2B LED |
| 數位輸入 | |
|---|---|
| 通道數 | 6 |
| 類型 | Dry + Wet Contact |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON 電壓準位 | Dry: Close to GND Wet: +10 VDC to +50 VDC |
| OFF 電壓準位 | Dry: Open Wet: +4 VDC max. |
| 數位輸出 | |
|---|---|
| 通道數 | 6 Channels, Contact Rating : 125VAC@0.6A, 30VDC@2A, 110VDC@0.6A Operating Time : 3ms Release Time : 2ms Total Switching Time : 10ms Surge Strength : 500VAC(50/60 Hz) Insulation resistance : 1000 MW min at 500 VDC |
| 類型 | Power Relay, Form A x 6 |
| 乙太網路 | |
|---|---|
| 服務 | ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging |
| PROFINET | |
|---|---|
| 一致性等级 | Class B |
| 服務 | RTC, RTA, CL-RPC, DCP, LLDP, I&M |
| 週期時間 | 1 ms (min) |
| 通訊協定 | PROFINET IO Device |
| 電源 | |
|---|---|
| 功耗 | 4.5 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 33 x 107 x 126 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 ℃ |
| 儲存溫度 | -30 ~ +80 ℃ |
| 濕度 | 10 ~ 90% RH, Non-condensing |
ICP DAS有提供一套PFN_Tool設定工具，可以使用該工具程式來設定裝置。
- 提供裝置搜尋功能
- 顯示韌體版本
- 支援網路參數設定
- 設定power-on value與safe value
