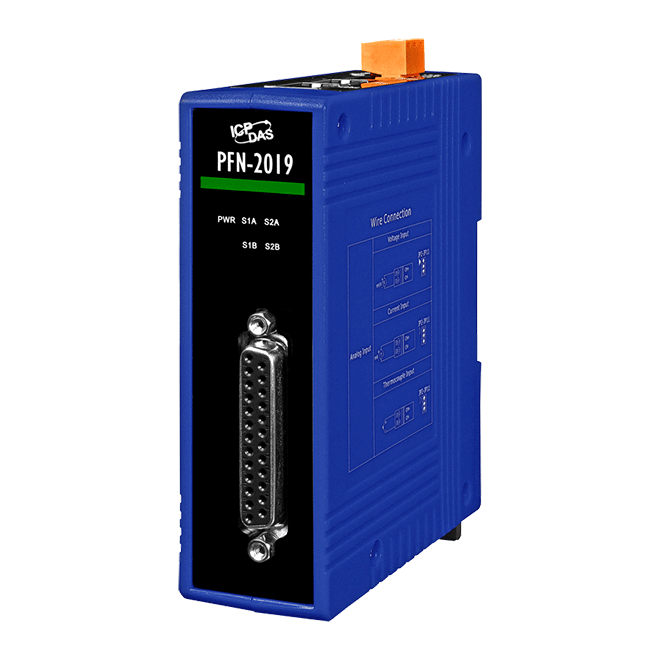

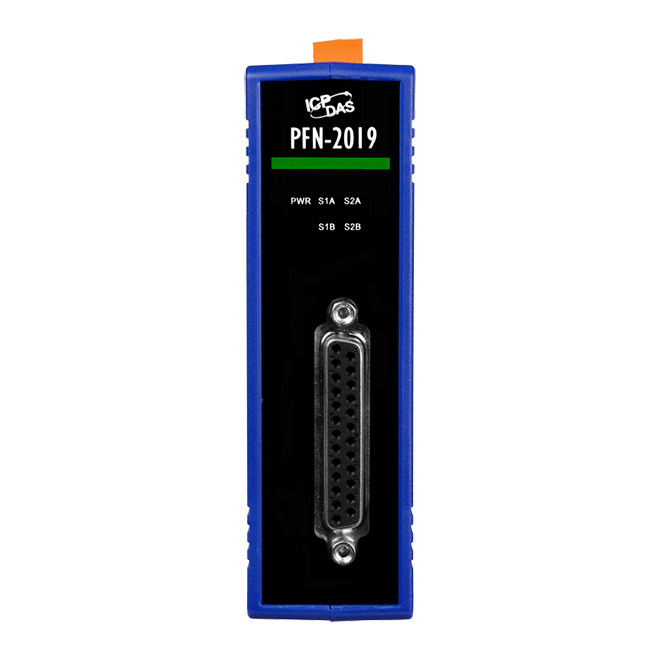

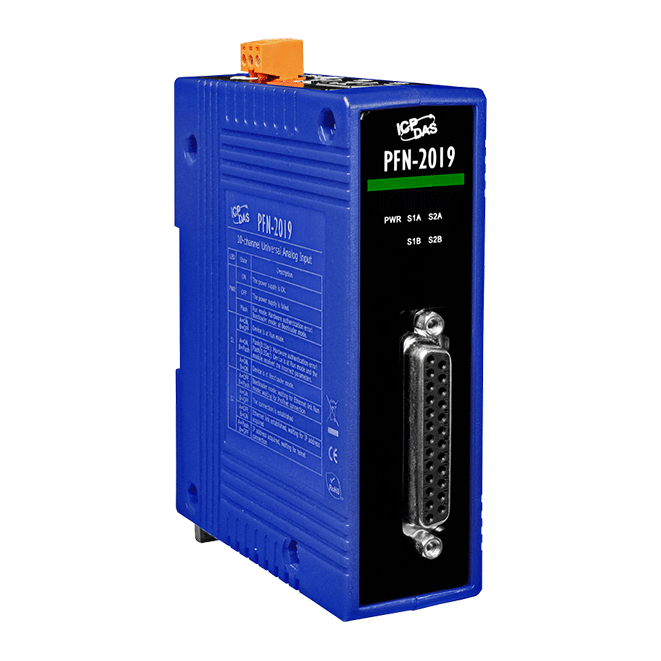

PFN-2019/S
PROFINET I/O模組 (10通道泛用型類比輸入)
特色
- 通訊協定：PROFINET IO Device
- 支援PROFINET一致性類別Class B與RT Class 1
- 資料循環時間：1 ms (min)
- 16位的解析度可達所有通道每秒10Hz的取樣頻率
- 支援熱電偶：J,K,T,E,R,S,B,N,C
- 金屬接點具備4 kV的靜電防護
介紹
PFN-2019是泓格科技開發的PROFINET I/O系列產品之一，它內建了與PROFINET IO 控制器連線的通訊協定。它提供10通道泛用型類比輸入，支援電壓和電流輸入類型且每個通道提供極精確的熱電偶測量和自動冷端補償功能，並針對靜電干擾提供到 ± 4KV 的防護。使用者可藉由我 們所提供的GSDML檔案，輕易地在任何 PROFINET 工程工具上進行存取與配置。
應用
- 工業自動化
- 工廠自動化
- 流程自動化
- 等等
相似產品
| CPU 模組 | |
|---|---|
| CPU | 32-bit CPU Core |
| EEPROM | 8 KB |
| Flash | 4 MB |
| SRAM | 32 MB |
| 看門狗計時器 | CPU built-in |
| LED 燈 | |
|---|---|
| 狀態 | PWR LED, S1A LED, S1B LED, S2A LED, S2B LED |
| 類比輸入 | |
|---|---|
| 通道數 | 10 channel differential |
| 範圍 | +/-15mV, +/-50mV, +/-100mV, +/-500mV, +/-1V, +/-2.5V, +/-5V, +/-10V, +/-20mA, 0~20mA, 4~20mA (Jumper Selectable), Thermocouple Type: J, K, T, E, R, S, B, N, C |
| 解析度 | 16 bit |
| 精度 | +/- 0.1% of FSR |
| 採樣率 | 10 Hz (Total) |
| 斷線檢知 | Yes |
| 乙太網路 | |
|---|---|
| 服務 | ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging |
| PROFINET | |
|---|---|
| 一致性等级 | Class B |
| 服務 | RTC, RTA, CL-RPC, DCP, LLDP, I&M |
| 週期時間 | 1 ms (min) |
| 通訊協定 | PROFINET IO Device |
| 電源 | |
|---|---|
| 功耗 | 5 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 33 x 93 x 126 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +70 ℃ |
| 儲存溫度 | -30 ~ +80 ℃ |
| 濕度 | 10 ~ 90% RH, Non-condensing |
ICP DAS有提供一套PFN_Tool設定工具，可以使用該工具程式來設定裝置。
- 提供裝置搜尋功能
- 顯示韌體版本
- 支援網路參數設定
- 顯示PFN-2019模組的參數
- 顯示PFN-2019的診斷訊息
