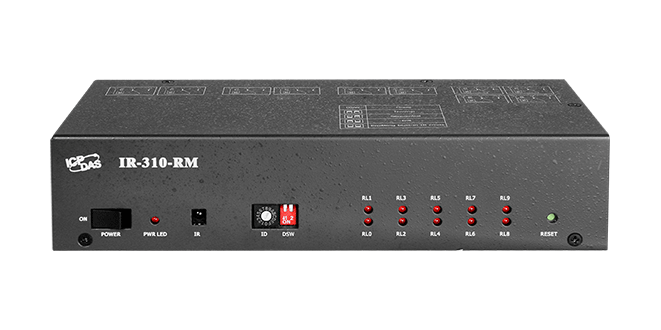

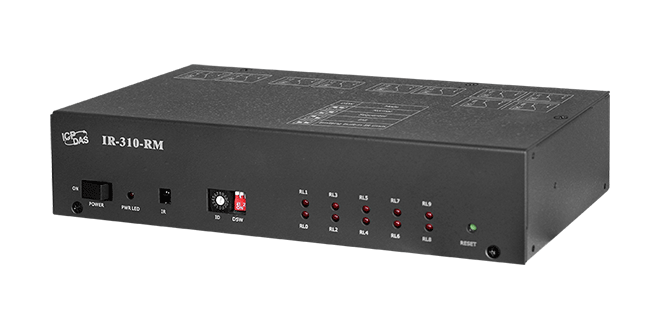

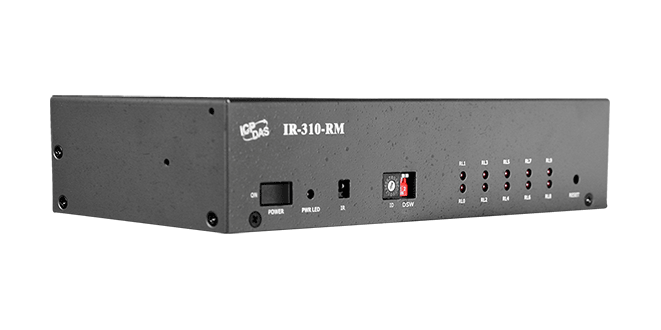

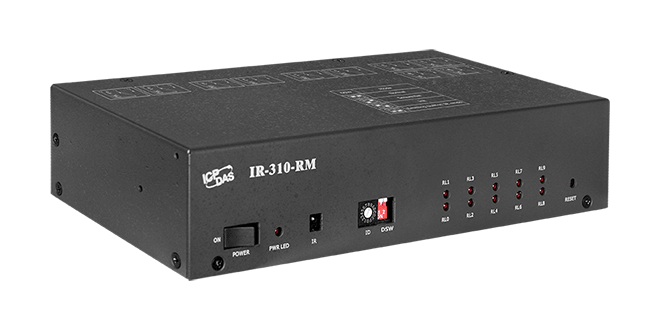

IR-310-RM
紅外型控制型 10-channel 電力繼電器模組
特色
- 10路強電開關控制：10A x 4, 5A x 6
- 支援紅外線遙控命令(自訂64組；內建32組)控制繼電器
- 每個迴路具備NO/NC開關
- 每個迴路具有保護電路
- 順序電源控制
- 提供最多5組互鎖開關設定 (例：馬達正反轉應用)
- 上電預設值與斷電保持功能
- 提供RS-232與RS-485序列通訊介面
- 支援Modbus/RTU通訊協定 (僕端)
- 可設定之Modbus站號：1 ~ 15(硬體)；1 ~ 247(軟體)
介紹
IR-310-RM是一款專為室內設備電源控制設計之紅外線遙控10通道強電繼電器模組。此模組的迴路最高可承受10安培電流之負載，每個迴路具有NO/NC開關與保護電路。經由帶Modbus/RTU協議之串列埠或紅外線遙控功能，可進行獨立或順序控制開關之動作。另外，還有最多5組互鎖開關可供設定使用。IR-310-RM可使用在諸如手動/自動電力開關、燈光情境控制與節能等應用場合。

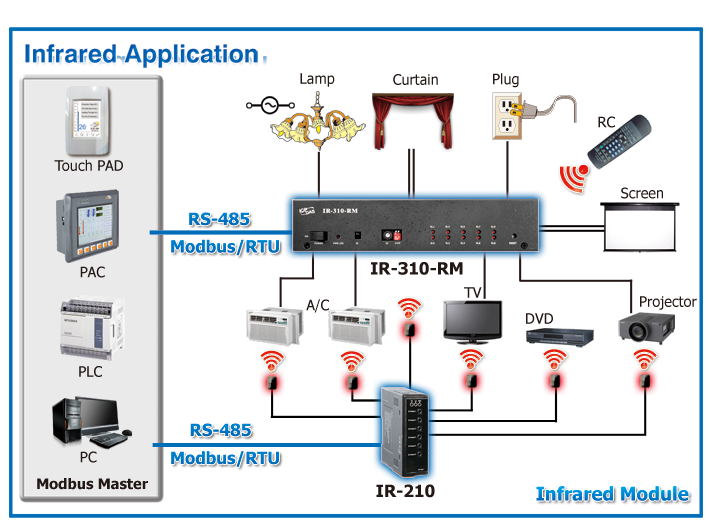

應用
- e化教室
- 燈光情境控制
- 家庭/樓宇自動化
相似產品
| CPU 模組 | |
|---|---|
| NET ID | Hardware: 1 ~ 15 Software: 1 ~ 247 |
| LED 燈 | |
|---|---|
| 狀態 | 1 x Power indication 10 x Relay output indicators |
| 紅外線 | |
|---|---|
| 紅外線輸出命令數 | 64 IR commands (#0 ~ #63) corresponding to self-defined relay states. 32 IR commands (#192 ~ #223) corresponding to built-in relay states. |
| 紅外線輸入 | 1 x On-board IR receiver 1 x 3.5 mm audio jack (for CA-IR-001) |
| 繼電器輸出 | |
|---|---|
| 通道數 | 10 |
| 類型 | Form C relay SPDT |
| 觸點規格 | 5A @220VAC for RL0, RL1 & RL6~RL9 10A @220VAC for RL2 ~ RL5 (Operating temperature: 25°C) |
| 作動時間 | 10 ms for RL0,RL1 & RL6 ~ RL9, 15 ms for RL2 ~ RL5 |
| 釋放時間 | 5 ms for RL0, RL1 & RL6 ~ RL9 10 ms for RL2 ~ RL5 |
| 電氣耐久性 | 1 × 10^5 OPS |
| 機械耐久性 | 1 × 10^7 OPS |
| COM Ports | |
|---|---|
| Ports | RS-232 (TxD, RxD, GND) RS-485 (DATA+, DATA-) |
| Baud Rate | 9600, 19200, 38400, 57600, 115200 bps |
| Data 格式 | Parity: None, Databits: 8, Stopbits: 1 |
| 通訊協定 | Modbus RTU Slave |
| 電源 | |
|---|---|
| 功耗 | 6.5W (max) |
| 機構 | |
|---|---|
| 尺寸 (mm) | 220 x 113 x 48 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -30 ~ +80 °C |
| 濕度 | 10 ~ 95% RH, Non-condensing |
