GW-7662
PROFINET轉Modbus RTU/ASCII閘道器
特色
- 通訊協定：PROFINET IO Device
- 支援PROFINET一致性類別Class B與RT Class 1
- 資料循環時間：1 ms (min)
- 最大輸入、輸出資料長度：512/512位元組
- 支持Modbus主站及從站操作模式
- 支持Modbus RTU/ASCII資料格式
- 金屬接點具備4 kV的靜電防護
介紹

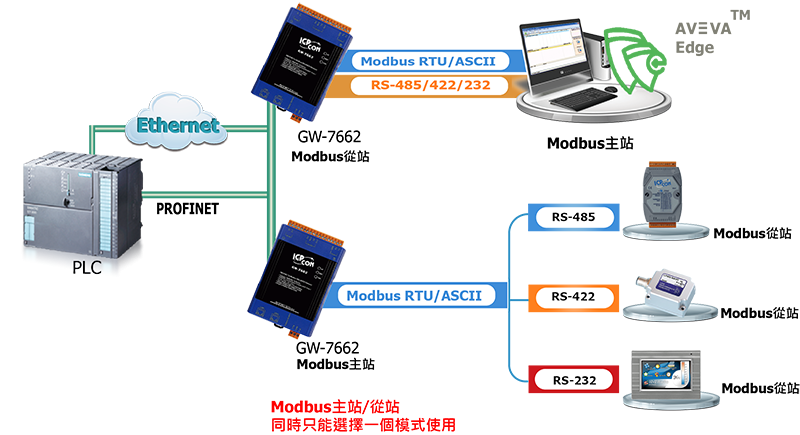

GW-7662是支援 PROFINENT IO通訊協定的從屬裝置，其提供讓 PROFINET 控制器可直接存 取 Modbus 設備的解決方案。這些設備可以是 PLC、感測器及泓格科技的M-7000系列模組等。透過GW-7662，用戶可輕易的整合PROFINET 網路與 Modbus 網路，將 Modbus 設備連接到 PROFINET 網路上。
應用
- 工業自動化
- 工廠自動化
- 流程自動化
- 等等
相似產品
| CPU 模組 | |
|---|---|
| CPU | 32-bit CPU Core |
| EEPROM | 8 KB |
| Flash | 4 MB |
| SRAM | 32 MB |
| 看門狗計時器 | CPU built-in |
| LED 燈 | |
|---|---|
| 狀態 | AP LED, BOOT LED, ERR LED |
| 乙太網路 | |
|---|---|
| 服務 | ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging |
| COM Ports | |
|---|---|
| Ports | RS-232/RS-422/RS-485 (can't be used simultaneously) 3-pin screwed terminal block (RxD, TxD, GND) 4-pin screwed terminal block (RxD+, RxD-, TxD+, TxD-) 2-pin screwed terminal block (DATA+, DATA-) |
| Baud Rate | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800 |
| 同位元 | None, Even, Odd |
| Data Bit | 7, 8 |
| Stop Bit | 1, 2 |
| PROFINET | |
|---|---|
| 一致性等级 | Class B |
| 服務 | RTC, RTA, CL-RPC, DCP, LLDP, I&M |
| 週期時間 | 1 ms (min) |
| 通訊協定 | PROFINET IO Device |
| 電源 | |
|---|---|
| 功耗 | 3.4 W |
| 機構 | |
|---|---|
| 尺寸 (mm) | 42 x 76 x 119 (W x L x H) |
| 安裝 | DIN-Rail |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 ℃ |
| 儲存溫度 | -30 ~ +80 ℃ |
| 濕度 | 10 ~ 90% RH, Non-condensing |
ICP DAS有提供一套PFN_Tool設定工具，可以使用該工具程式來設定裝置。
- 提供Modbus裝置設定
- 顯示診斷訊息
- 提供Modbus測試功能
- 提供Modbus網路的通訊記錄
Modbus支援
