BLE-USB
USB/Bluetooth LE 轉換器 Converter (僅限亞洲)
特色
- 藍牙協定:Bluetooth 4.0
- 介面:RS-232、RS-422與RS-485
- 鮑率: 9600~115200 bps
- 可連接3個Bluetooth LE Slave
- 支援兩種通訊方式 – 廣播與連線模式
- 提供AT命令來設定模組
- 提供RF Link與status LED
- 提供RF Link與status LED
- 方便使用的鮑率與Bluetooth LE角色開關
- 不需要外接電源與天線
- GUI設定軟體(Windows版本)
- 操作溫度為-25 °C ~ +75 °C
介紹
BLE-USB是一個基於Bluetooth low energy (LE)的小型的無線轉換器，可以將USB介面的資料轉換為Bluetooth LE piconet網路。BLE-USB有兩種傳輸方式，分別為廣播與連線模式。使用者可以選擇是要在廣播模式發送廣播封包，或者是在連線模式內發送連線封包。每一個傳送模式都支援不同的角色，廣播模式的角色為broadcaster與observer；連線模式的角色為central 與 peripheral。使用者可以使用模組提供AT command來切換設定模組。AT command 除了可以設定模組的角色以外，也可以設定連線參數(例如:RF發射功率、廣播參數與Slave數量等等)。BLE-USB也提供了一套Slave安全機制。該機制可以阻擋非法Master，並且忽略非法Master的連線請求。此外，ICPDAS也提供一套簡易的設定程式，接上USB即可設定與測試BLE-USB。

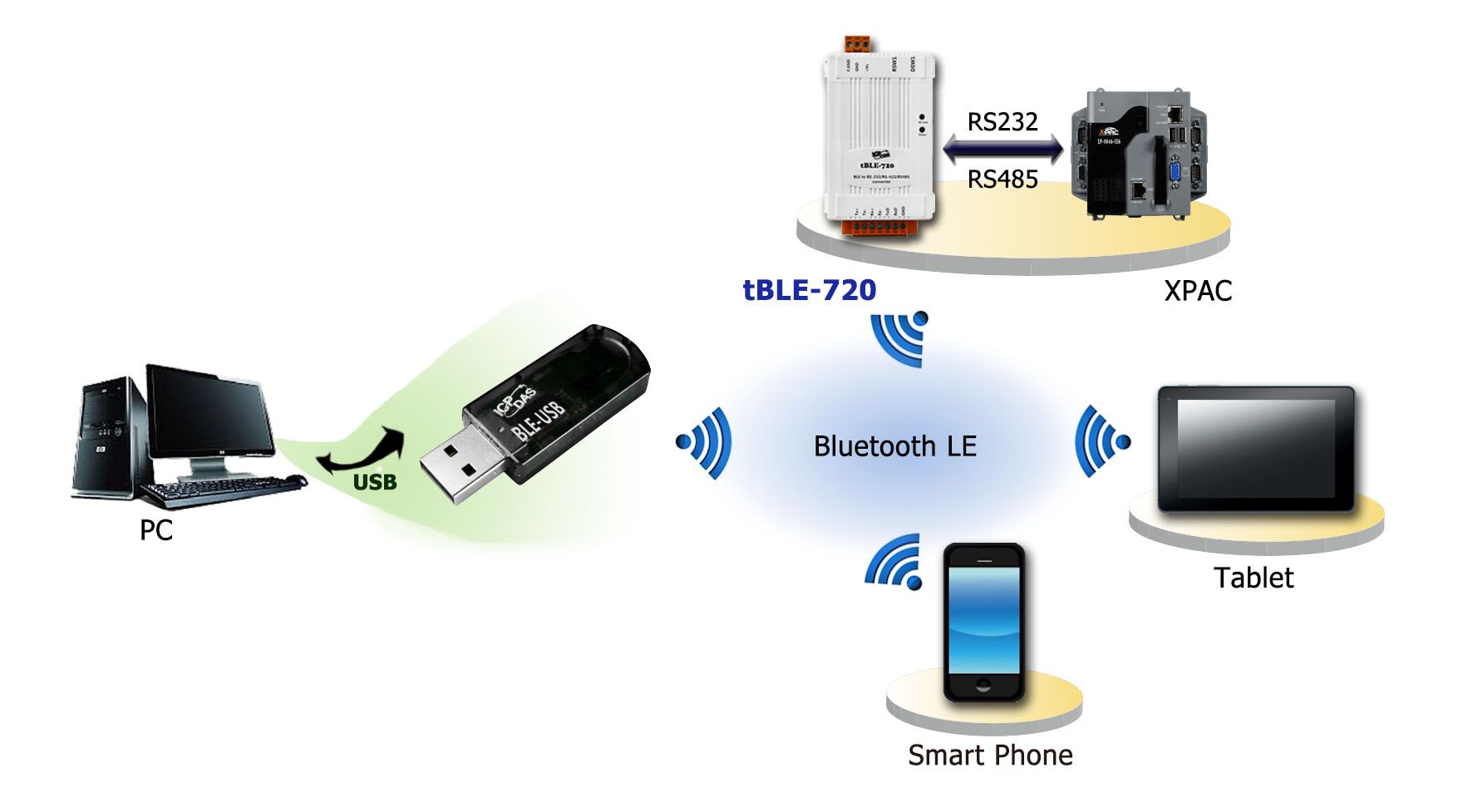

應用
相似產品
| LED 燈 | |
|---|---|
| 狀態 | 1 x Status 1 x RF link |
| RF 無線電 | |
|---|---|
| 天線 | 1.0 dBi chip antenna |
| 資料傳輸率 | 85 kbps |
| 頻段 | 2.4 GHz ISM(2402~2480 MHz) |
| RX 靈敏度 | -94 dBm |
| 標準 | Bluetooth 4.0 |
| Tx 功率 | -20 ~ 4 dBm |
| 最多 Slave 數 | 3 |
| 傳輸距離 (LoS) | 20 m |
| 低功耗藍牙 | |
|---|---|
| 連線角色 | Connection Mode: Central/Peripheral Broadcast Mode: Observer/Broadcaster |
| 標準 | Bluetooth 4.0 |
| COM Ports | |
|---|---|
| Baud Rate | 9600~115200 bps |
| Data 格式 | N, 8, 1 |
| USB | |
|---|---|
| 規格 | USB 1.1 and USB 2.0 standard compatible |
| 接頭 | USB 2.0 Type-A Plug |
| 驅動 | Windows 98/2000/XP/Vista/7/10 WinPAC (WinCE6.0/7.0) LinPAC (Linux kernel 3.0.0-19) |
| Baud Rate | 9600~115200 bps |
| Data 格式 | N,8,1 |
| 電源 | |
|---|---|
| 輸入範圍 | USB Socket Powered |
| 功耗 | 0.1 W(Max.) |
| 機構 | |
|---|---|
| 外殼 | Plastic |
| 尺寸 (mm) | 19.8 x 58.4 x 9 (W x L x H) |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75 °C |
| 儲存溫度 | -25 ~ +75 °C |
| 濕度 | 5 ~ 95% RH, Non-condensing |
