| XP-9171-WES7/XP-9371-WES7/XP-9771-WES7 |
|
| |
| ~ NEW ~ |
~ NEW ~ |
 |
 |
Model: XP-9171-WES7 |
Model: XP-9371-WES7 |
| |
| ~ NEW ~ |
|
 |

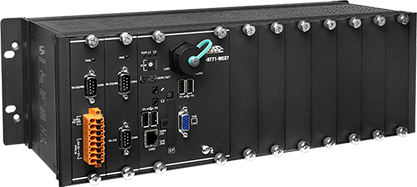

Model: XP-9771-WES7 |
|
|
 |
- E3827 (1.75 GHz) CPU
- WES7 (Windows Embedded Standard 7)
- 支援eLogger人機介面軟體
- 支援VGA/HDMI訊號輸出
- 支援64 bit產品序號
- 豐富的I/O擴充能力 (RS-232/RS-485, FRnet)
- 10/100/1000M雙乙太網路埠
- 電源備援輸入
- 工作溫度: -25 ~ +75 °C
- 麥克風輸入及耳機輸出
|
|
|
| |
 |
XP-9171-WES7/XP-9371-WES7/XP-9771-WES7是新一代採用WES7系統的PAC控制器，它結合了運算I/O，並提供人機界面、數據採集和獨立控制的PAC最佳解決方案。它配備了一個E3827(1.75 GHz, 雙核心)以及各種連接介面，包括Gigabit乙太網、USB端口、RS-232和RS-485接口。I/O擴展介面提供給我們使用乙太網I/O模組和RS-485 I/O模組。設計工作在-25 °C ~ 75 °C的環境溫度範圍內，產品本身無風扇設計也無活動零件，提供更極致可靠性。
XP-9171-WES7/XP-9371-WES7/XP-9771-WES7能夠執行相容於Windows PC用的開發工具程式，例如： Visual Basic .NET、Visual C# ......等，它結合傳統PLC和一般Windows功能電腦的所有最好優點。 |
| |
 |
| WES7與Windows 7相同，具有Win32 API，也就是說幾乎每一個可以在個人電腦上跑的程式，都可以簡單地無痛移植到Panel PC上。它也具有豐富的Windows IDEs，如Visual Studio、Delphi、Borland C++ Builder等。 |
 |
- 完整的Win32 API
- 遠端桌面通訊協定 5.1
- Silverlight 5
- EWF (增強型讀寫過濾器)
- .NET Framework 3.5、4.0、4.5
- 支援語系：英文、德文、法文、西班牙文、葡萄牙文、俄羅斯文、義大利文、韓文、簡體中文、繁體中文
|
|
| |
 |
| 產品型號 |
XP-9171-WES7 |
XP-9371-WES7 |
XP-9771-WES7 |
| 系統軟體 |
| 作業系統 |
Windows Embedded Standard 7 SP1 |
| Framework 支援 |
.Net Framework 3.5, 4.0, 4.5 |
| 內建服務 |
IE11, FTP Server, IIS 7.0, ASP (Java Script, VB Script) |
| SDK 提供 |
Dll for VC, Dll for Visual Studio.Net |
| 多語系支援 |
英文, 德文, 法文, 西班牙文, 葡萄牙文, 俄羅斯文, 義大利文, 韓文, 簡體中文, 繁體中文 |
| CPU (處理器) 模組 |
| CPU |
E3827 (1.75 GHz, 64-bit 雙核心) |
| SDRAM |
2 GB DDR3 |
| MRAM |
128 KB |
| Flash (SSD) |
mSATA插槽附一32 GB SSD |
| EEPROM |
16 KB |
| 擴充記憶體 |
CF 卡插槽附一 16 GB CF 卡 (最多可支援 32 GB) |
| 即時時鐘 (RTC) |
可讀/ 寫 年、月、日、時、分、秒，並提供資訊 |
| 64-bit硬體序號 |
是, 軟體防考保護 |
| 雙看門狗機制 |
是 (0.8 秒) |
| 可程式控制LED指示燈 |
2 (L1, L2) |
| 旋轉式開關(Rotary Switch) |
是, 0 ~ 9 |
| 通訊介面 |
| VGA解析度 |
1280 x 1024 to 1920 x 1080 for 16:9 display; 640 x 480 to 1024 x 768 for 4:3 display |
| HDMI解析度 |
1280 x 1024 to 1920 x 1080 for 16:9 display; 640 x 480 to 1024 x 768 for 4:3 display |
| Ethernet (Giga bit) |
2 個 RJ-45 10/100/1000 Base-TX 乙太網路連接埠
(Auto-negotiating, Auto MDI/MDI-X, LED 指示燈) |
| USB 2.0 |
4 |
| COM1 |
內部通訊用，與在插槽上的I-87K模組通訊用 |
| COM2 |
RS-232/RS-485 (RS-232: RxD, TxD, GND; RS-485: Data+, Data-); 3000 VDC隔離 |
| COM3 |
RS-485 (Data+, Data-); 3000 VDC隔離 |
| COM4 |
RS-232/RS-485 (RS-232: RxD, TxD, CTS, RTS, GND; RS-485: Data+, Data-); 3000 VDC隔離 |
| COM5 |
RS-232/RS-485 (RS-232: RxD, TxD, CTS, RTS, DSR, DTR, CD, RI, GND; RS-485: Data+, Data-); 3000 VDC隔離 |
| 音效 |
麥克風輸入及耳機輸出端口 |
| I/O 擴充插槽數 |
| Slot Number |
1 slot |
3 slots |
7 slots |
| (For High Profile I-9K and I-97K Modules Only) |
| 機搆特性 |
| 尺寸 (寬 x 長 x 高) |
239 mm x 164 mm x 133 mm |
300 mm x 164 mm x 133 mm |
422 mm x 164 mm x 133 mm |
| 安裝方式 |
標準導軌安裝 (DIN-Rail) 或壁掛式安裝 (Wall Mounting) |
| 環境參數 |
| 運作溫度 |
-25 ~ +75°C |
| 儲存溫度 |
-30 ~ +80°C |
| 環境相對溼度 |
10 to 90 % RH, 無凝露 |
| 電源 |
| 輸入電源 |
+10 ~ +30 VDC |
| 隔離 |
1 kV |
| 雙電源輸入 |
是, ㄧ個冗餘電源輸入與一個繼電器輸出(1 A@ 24 VDC),
繼電器輸出用於警示是否有電源失效事件發生 |
| 供電能力 (Capacity) |
3.7 A, 5 V供給CPU與背板,
3.3 A, 5 V 供給I/O擴充插槽,
總供電量35 W |
3.8 A, 5 V 供給CPU與背板,
3.2 A, 5 V供給I/O擴充插槽,
總供電量35 W |
4.0 A, 5 V供給CPU與背板,
3.0 A, 5 V供給I/O擴充插槽,
總供電量35 W |
| 功耗 (Consumption) |
16.6 W (0.69 A @ 24 VDC) |
16.8 W (0.7 A @ 24 VDC) |
18 W (0.75 A @ 24 VDC) |
|
| |
 |
| XP-9171-WES7 |
標準版XP-9000-WES7，1 I/O 擴充插槽搭載E3827 CPU 及WES7 OS |
| XP-9371-WES7 |
標準版XP-9000-WES7，3 I/O 擴充插槽搭載E3827 CPU 及WES7 OS |
| XP-9771-WES7 |
標準版XP-9000-WES7，7 I/O 擴充插槽搭載E3827 CPU 及WES7 OS |
|
| |
 |
| DRS-240 |
240 mm x 35 mm，不銹鋼標準DIN導軌 (適用於XP-9171-WES7和XP-9371-WES7) |
| DRS-360 |
360 mm x 35 mm，不銹鋼標準DIN導軌 (適用於XP-9771-WES7) |
|
| |
|
|
| |
|
|
