TPD-432F-H/TPD-433F-H
~ NEW ~ ~ NEW ~

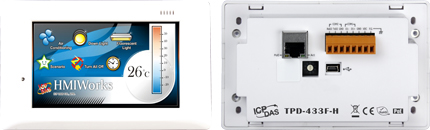

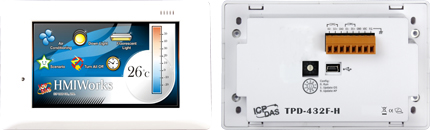

Model: TPD-432F-H Model: TPD-433F-H

TPD-43xF-H 是微型觸控人機介面 (HMI) 的裝置，是專門為了大樓自動化和數位家庭而設計的。TPD-43xF-H 系列裝置配備有高解析彩色 TFT 的觸控螢幕，能夠呈現具有彈性、美觀、可客製化的圖片顯示，並且可以和各種 I/O 模組做完美的整合。簡而言之，TPD-432F/TPD-433F 系列是將一般機械式開關升級成智慧型控制面板的最好選擇。

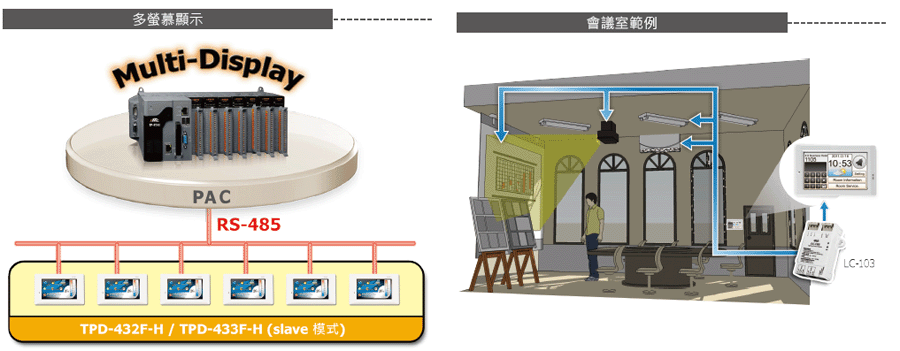

對於可程式邏輯控制器的使用者來說，HMIWorks 有階梯圖設計家 (Ladder Designer) 可以開發熟悉的階梯圖邏輯；而對於資訊科技的使用者來說，HMIWorks也提供C 語言的整合式開發環境。尤其對於使用階梯圖設計家來開發程式的使用者來說，只要學習不到 30 分鐘，即可完成並下載執行第一支程式。 它支援的 Modbus TCP/RTU 協定讓遠端控制 I/O 模組和 SCADA 軟體整合成為可能。總而言之，TPD 觸控人機介面系列產品是前所未有的高性價比產品。

  • 極高的性能價格比
  • 高解析彩色觸控螢幕
  • 支援乙太網路供電(PoE) (僅TPD-433F-H)
  • 多個序列通訊介面
  • 即時時鐘 (RTC)
  • 支援使用者圖形介面編輯
  • 免費的開發軟體, HMIWorks
  • 支援C 語言及階梯圖開發
  • 可支援自定義通訊協定(C 語言)

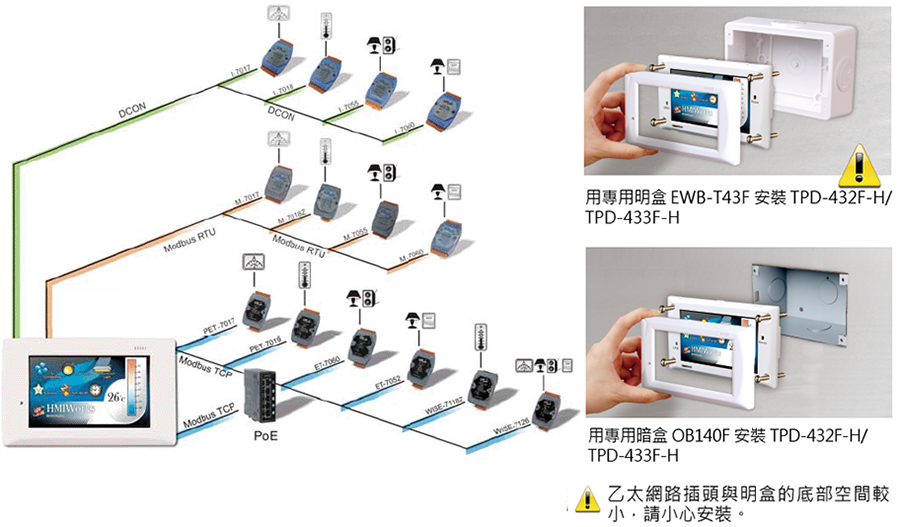

  • 支援標準 Modbus TCP, Modbus RTU 及 DCON 通訊協議
  • 靜電保護 (4 kV)
  • 工作溫度: -20 ~ 50°C


TPD-43xF-H 安裝於專用明盒EWB-T43F(選購)
TPD-43xF-H 安裝於專用暗盒OB140F (選購)


型號 TPD-432F-H TPD-433F-H
中央處理器
處理器(CPU) 32-bit RISC CPU
記憶體擴充 16 MB SDRAM / 16 MB Flash
即時時鐘(RTC) 是
蜂鳴器 (Buzzer) 是
旋轉開關 (0~9) 是
通訊介面
序列埠1 RS-485 (含Self-Tuner) RS-485 (含Self-Tuner)
序列埠2 RS-485 (含Self-Tuner) RS-232 (3 腳)
乙太網路 - RJ-45 x 1, 10/100 Base-TX
USB 1.1客戶端(Client) Firmware updates only
人機介面
液晶顯示(LCD) 4.3吋 TFT (解析度 480 x 272 x 16)，亮點 <= 3
背光壽命 20,000小時
亮度 400 cd/m2
觸控面板 是
LED指示燈 是
重新啟動按鈕 是
電氣
端子台供電 +12 ~ 48 VDC
PoE 供電 - IEEE 802.3af, Class1 (48 V)
消耗功率 2.5 W
機構
尺寸 (寬 x 長 x 高) 140 mm x 87 mm x 42mm
安裝方式 牆壁安裝
侵入防護等級 (Ingress Protection) 前面板：IP40
環境
工作溫度 -20 ~ +50°C
儲存溫度 -30 ~ +80 °C
周圍環境相對溼度 10% 到90% 相對濕度，非冷凝(non-condensing)

TPD-432F-H CR 4.3 吋觸控人機介面裝置，支援RS-485 x 2、即時時鐘(RTC)、USB (RoHS)
TPD-433F-H CR 4.3 吋觸控人機介面裝置，支援RS-485、RS-232 (3 個針腳) 、即時時鐘 (RTC) 、USB 、乙太網路 (RoHS)

4PCD-001 TouchPAD 配件包
  • 包含 CA-USB10 (USB 轉 5P Mini-USB 連接線, 28AWG, 1.5 公尺), 1C016 (2.4 公釐螺絲刀), 軟體光碟
  • 支援型號: TPD-28xU series, TPD-43x series, TPD-43xF series, VPD-13x series.
CA-USB10 USB 轉 5P Mini-USB 連接線, 28AWG, 1.5 公尺
1C016 2.4 公釐螺絲刀
MDR-60-24 CR 直流 24 伏特 /2.5 安培、60 瓦電源供應器，支援 DIN 導軌安裝 (RoHS)
DIN-KA52F CR 直流 24 伏特 /1.04 安培、25 瓦電源供應器，支援 DIN 導軌安裝 (RoHS)

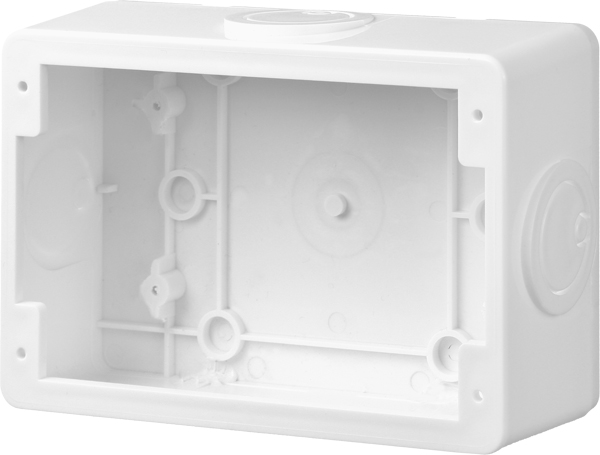

EWB-T43F TPD-432F-H/433F-H 的專用明盒

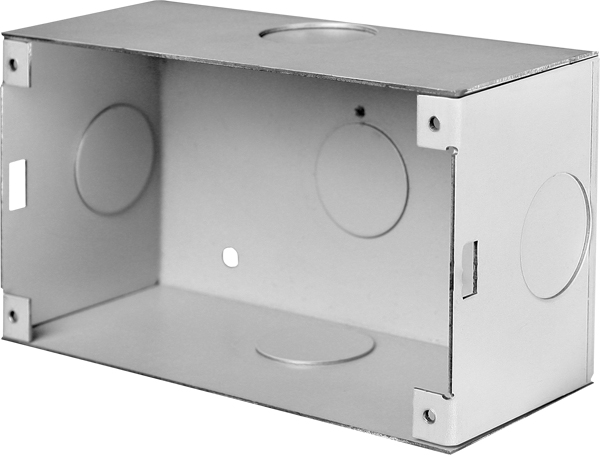

OB140F TPD-432F-H/433F-H 的專用暗盒

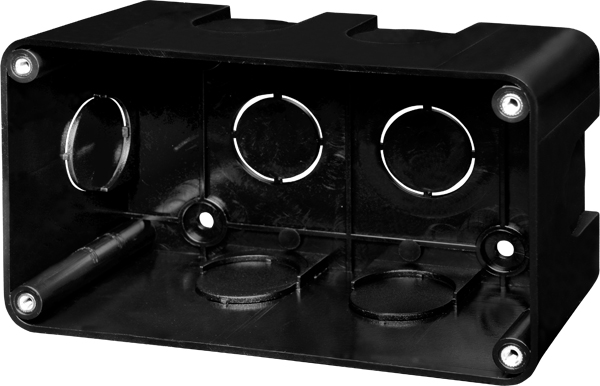

OB140FP TPD-432F-H/433F-H 的塑膠製專用暗盒
