智慧4G/LTE行動通訊 輕鬆佈署遠距無線傳輸

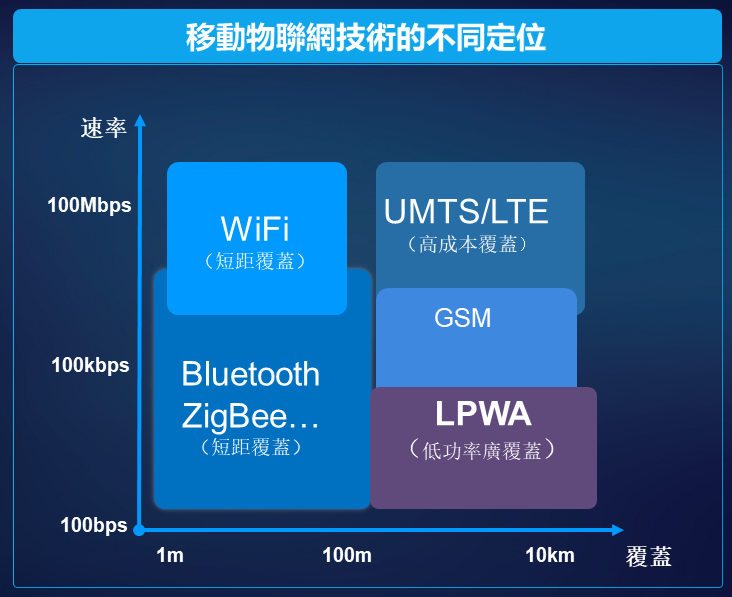

隨著工業4.0的崛起,遠端設備資料蒐集與控制應用,除了有線的方式外,無線應用也越來越普及,測量和控制資料的無線傳輸標準已有長足的發展,現今使用者需要考量的不再是無線技術可不可靠,而是在眾多無線技術中,如何挑選最貼近使用者需求的技術,下圖中,針對各式無線技術特點,進行比較,使用者可依據專案需求,選擇欲採用之無線方法。

在上圖各式無線技術中,有以傳輸速度見長,也有以廣覆蓋為特點,其中唯有4G LTE技術,同時兼具速度與廣覆蓋之優勢,因此泓格科技,推出一系列智能4G遠端終端設備,讓使用者可針對各式專案需求,挑選所需的設備。

智慧4G遠端終端設備系統

  智能4G遠端終端設備系統,包含後台資料蒐集軟體、使用者應用程式介面、與終端設備,分述如下:

① 後台資料蒐集軟體

  泓格科技提供了M2M RTU Center軟體,為使用者免除資料蒐集與設備管理的困擾。M2M RTU Center是M2M RTU系列設備的管理軟體,具備強大的功能,可便利的管理遠端M2M RTU設備,提升使用者管理數個RTU設備的便利性,並且有效降低大量IO資料處理的麻煩。免費版可以同時連接10個M2M RTU設備,正式版則最多可同時連接1024個M2M RTU設備。
  使用者可以遠端監控M2M RTU設備的內建IO、GPS資料和所連接的Modbus RTU設備,並可使用任何SCADA軟體(例如:InduSoft, iFix...),配搭M2M OPC Server與M2M RTU Center的方式或者直接採用泓格的Ez Data logger軟體輕易的建立遠端設備監控系統。

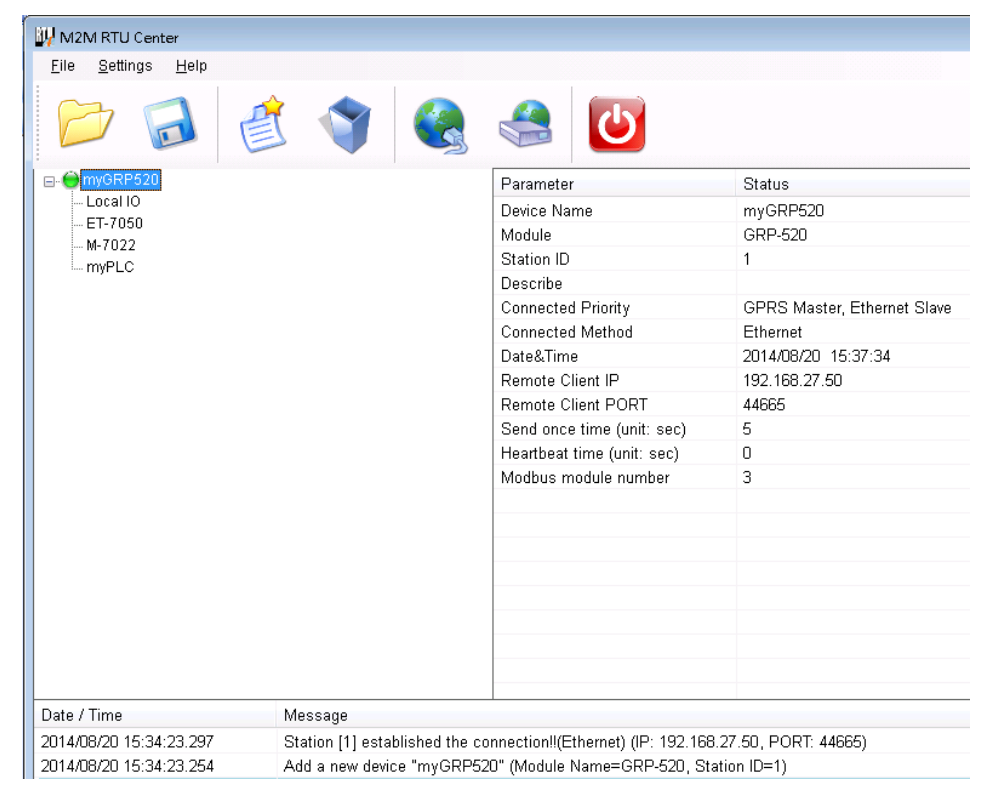

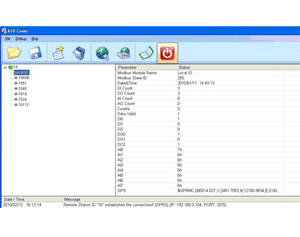

圖2 M2M RTU Center設備管理介面



② 使用者應用程式介面

   M2M RTU Center軟體除了上述的OPC通訊界面外,還提供了Data Base數據存儲功能及M2M RTU API,使用者可以使用自身熟悉的程式語言(例如: VB, VC, .Net等)或透過Data Base存取,來開發使用者專用程式,資料存取架構如圖。

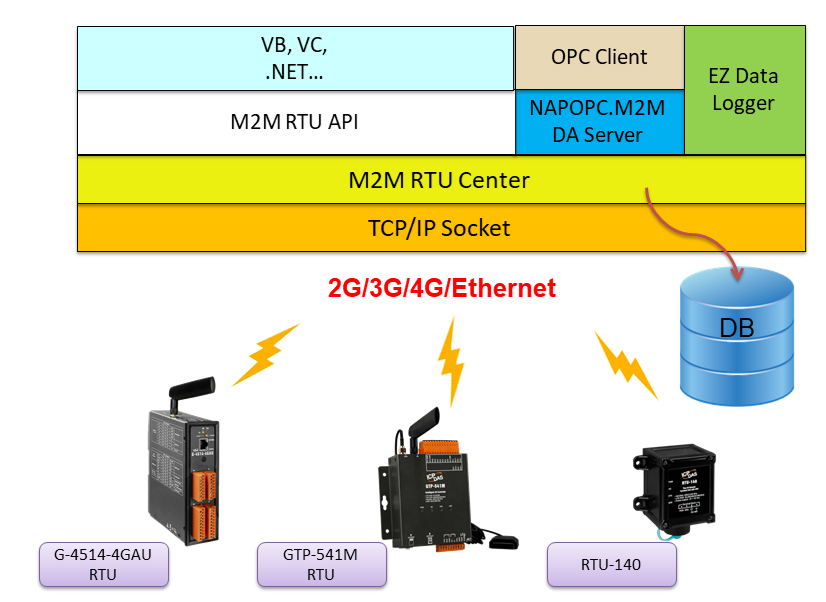

圖3 M2M RTU Center資料存取架構

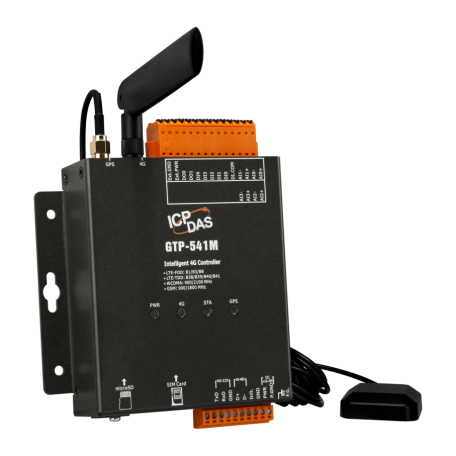

③ 前端終端設備

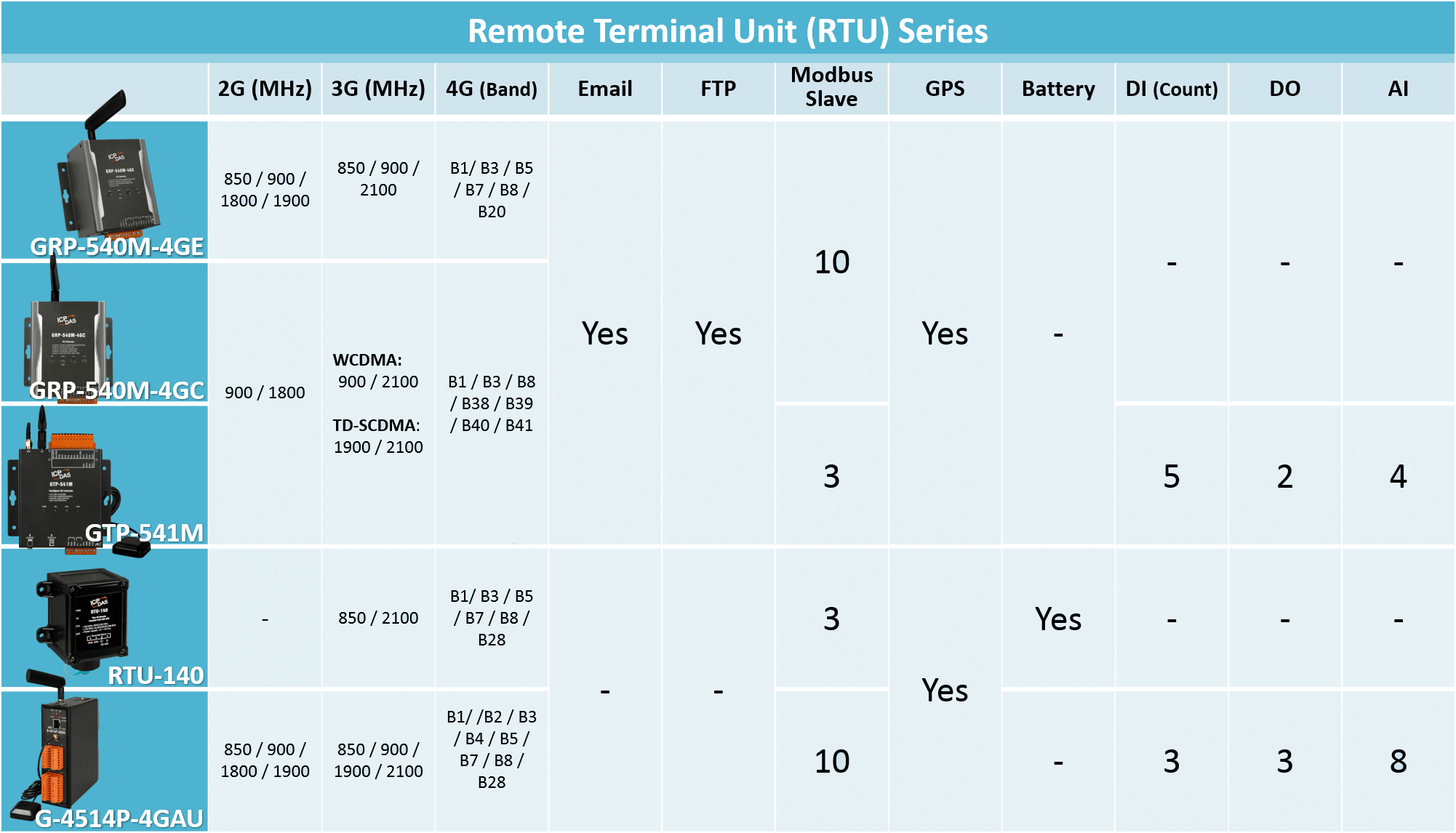

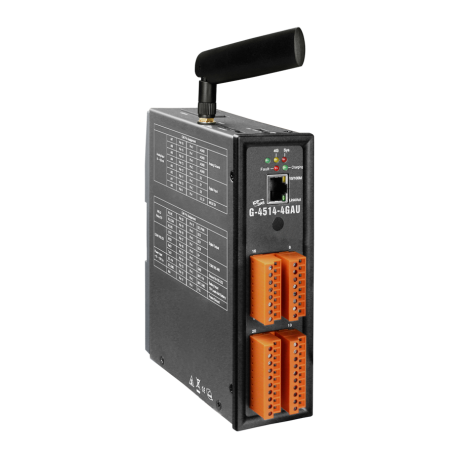

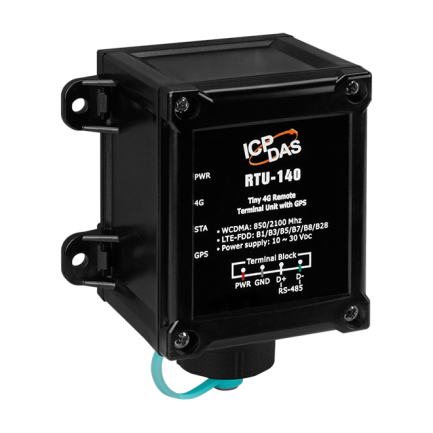

   M2M RTU終端設備,除了本身提供的I/O外,允許透過1個RS-485介面串連多個Modbus RTU設備,透過3G/4G將I/O資料、Modbus設備資料及GPS資訊,傳送給遠端的管理平台。同時也具備I/O Datalogger的功能,能將I/O資料存儲於SD card內,並於需要時,上傳給遠端的管理平台。M2M RTU終端設備不僅可運用於遠端環境監測系統、工業自動化系統、廣大範圍的分散式應用,也能運用於交通運輸工具的監控系統。

智慧型4G遠端終端設備應用架構

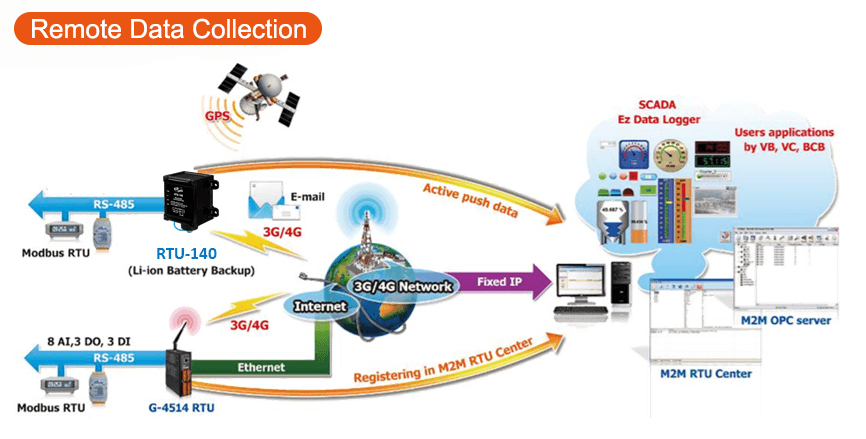

● 應用一:遠端資料蒐集
M2M RTU終端設備,可將I/O資料、Modbus設備資料,經由3G/4G通訊,主動傳送給遠端的管理平台,輕易達成遠端資料蒐集及控制之目的。

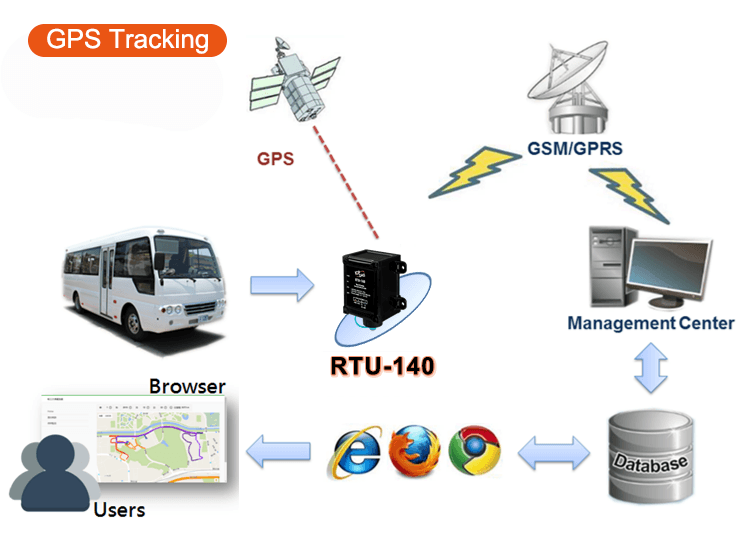

● 應用二:車載應用

M2M RTU終端設備,可將設備所處之定位資訊,定時回傳至後台,經由後台管理平台,寫入資料庫,使用者可透過資料庫或M2M RTU API,建立車隊管理系統,於地圖上動態顯示車輛位置、歷史軌跡、車輛狀態(如: 電壓、電流、溫度、車門開關)等資訊。
