| 型號 |
XP-8041/XP-8041-CE6 |
XP-8341/XP-8341-CE6 |
XP-8741/XP-8741-CE6 |
| 系統軟體 |
| 作業系統 |
微軟 Windows Embedded Standard 2009
(包含 SQL伺服器2005，Express版本; Internet Information Service 5.1)
/ 微軟 Windows Embedded CE 6.0 |
| 處理器模組 |
| 處理器(CPU) |
AMD LX 800 處理器 |
系統記憶體
(System Memory) |
1 GB DDR SDRAM (Standard 2009) / 512 MB DDR SDRAM (CE 6.0) |
| 雙電池供電SRAM |
512 KB (可以保存資料5年) |
| Flash |
4 GB (當作IDE Master) |
| EEPROM |
16 KB |
資料保存期限：40年
1,000,000 erase/write 回合(cycles)。 |
| CF 卡 |
8 GB (最高支援到32 GB) |
64-位元硬體序號
(Hardware Serial Number) |
是 |
雙看門狗機制
(Dual Watchdog Timers) |
是 |
| 旋轉開關(Rotary Switch) |
是 (0 ~ 9) |
| 滑動開關(DIP Switch) |
- |
是 (8 位元) |
| VGA & Communication Ports |
| VGA |
Yes (解析度: 1600 x 1200, 1024 x 768, 800 x 600, 640 x480) |
| 乙太網路 |
RJ-45 x 2, 10/100 Base-TX
(Auto-negotiating, Auto MDI/MDI-X, LED indicators) |
| USB 2.0 |
2 |
| COM 1 |
RS-232 (RxD, TxD and GND); 非隔離 |
內部通訊用，與在插槽上的I-87K模組通訊用 |
| COM 2 |
RS-232 (RxD, TxD and GND); 非隔離 |
| COM 3 |
RS-485 |
D2+, D2-; self-tuner ASIC inside |
| 隔離 |
3000 VDC |
| COM 4 |
RS-232/RS-485 (RxD, TxD, CTS, RTS and GND for RS-232, Data+ and Data- for RS-485);
非隔離 |
| COM 5 |
RS-232 (RxD, TxD, CTS, RTS, DSR, DTR, CD, RI and GND); 非隔離 |
| I/O 擴充槽 |
| 插槽數目 |
0 槽 |
3 槽 |
7 槽 |
| 熱抽換功能 * 近期支援 |
- |
僅支援I-87K 高卡模組 |
| 機械特性 (Mechanical) |
| 尺寸 (長 x 寬x 高) |
116 mm x 132 mm x 125 mm |

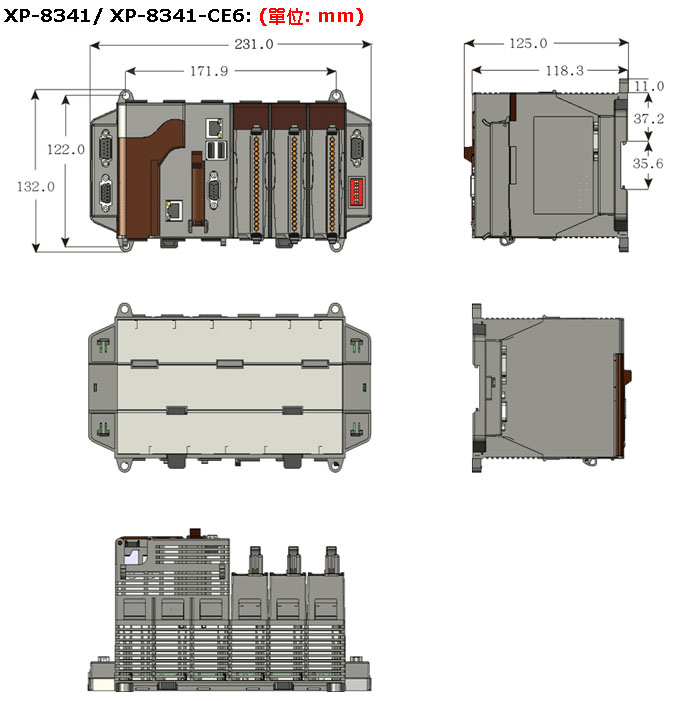

231 mm x 132 mm x 125 mm |

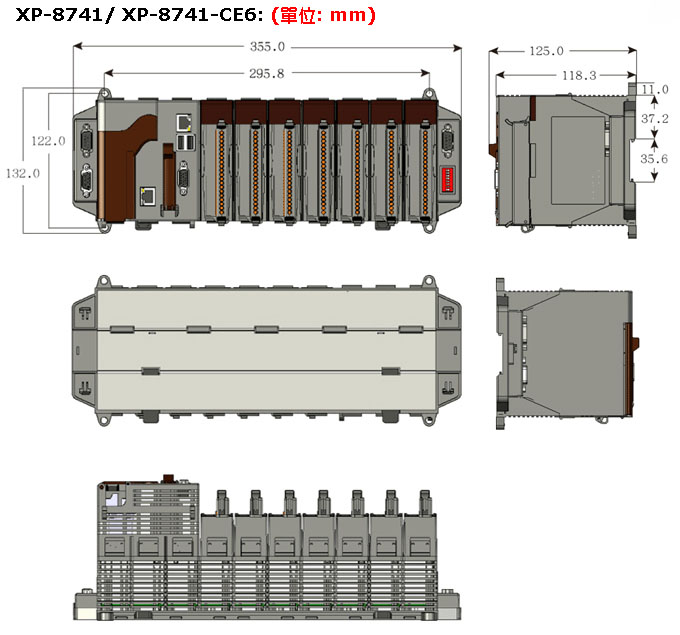

355 mm x 132 mm x 125 mm |
| 安裝 |
標準導軌安裝 (DIN-Rail) 或壁掛式安裝 (Wall Mounting) |
| 環境參數 |
工作溫度
(Operating Temp.) |
-25 ~ +75 °C |
儲存溫度
(Storage Temp.) |
-30 ~ +85 °C |
相對溼度
(Relative Humidity) |
5 ~ 90% RH, 無凝露 |
| 電源 |
| 輸入範圍 |
10 ~ 30 VDC |
| 隔離 |
1 kV |
冗餘電源輸入
(redundant) |
是, ㄧ個冗餘電源輸入與一個繼電器輸出(1 A@ 24 VDC)
繼電器輸出用於警示是否有電源失效事件發生 |
供電能力
(Capacity) |
1.8 A, 5 V提供給CPU與背板. 總供電量15 W |
1.8 A, 5 V提供給CPU與背板, 5.2 A, 5 V提供給I/O插槽.
總供電量35 W |
2.0 A, 5 V 提供給CPU與背板, 5.0 A, 5 V 提供給I/O插槽.
總供電量35 W |
功耗
(Consumption) |
14.4 W (0.6 A @ 24 VDC) |
14.4 W (0.6 A @ 24 VDC) |
16.8 W (0.7 A @ 24 VDC) |
