MAVIS IM-30/IM-100
IEEE 1394 數位工業級攝影機

~ Phased out ~
  • 灰階漸進式掃描 (Progressive-scan) 適合高速動態影像檢測應用
  • 全畫面影像擷取, 速度最高可達每秒 100 張
  • AOI (Area of Interest) 局部取像功能
  • Mirror 鏡映取像功能
  • 內建 8 MB 記憶緩衝區
  • 可調整控制攝影機之電子曝光
  • 堅固的外部觸發介面接頭
  • 提供免費的開發函式庫支援 VC, VB, BCB 和 .NET 等開發語言
  • 提供免費的 EZView 工具程式
  • 與 NI-IMAQ-1394 相容
  • Windows 2000/XP 驅動程式
  • 提供免費的 EZView 工具程式
IM-30/IM-100
Model: IM-30/IM-100


MAVIS 是泓格科技針對機械視覺檢測應用所推出的工業級攝影機產品線, MAVIS IM 系列是依據 IEEE 1394 標準所設計出來的 VGA (640 x 480 pixels) 解析度灰階工業級數位攝影機, IM 系列有分 2 種型號: 基本款 IM-30 提供漸進式掃描 (Progressive-scan) 擷取速度每秒 30 張 , 高速款 IM-100 提供漸進式掃描 (Progressive-scan) 擷取速度每秒 100 張.

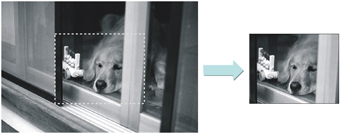

  • 局部取像 (AOI, Area of Interest)

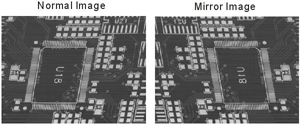

  • 鏡映取像 (Mirror Image)

  • 頻譜反應 (Spectral Response)


  • 半導體後段製程檢測
  • 主/被動式電子元件良率檢測
  • 製造/印刷品質控制
  • 食品/加工業生產檢測
  • 科學或醫療檢測用途

型號 IM-30 IM-100
感光元件 1/2” CMOS Sensor Micron MT9V403, 像素尺寸: 9.9 um x 9.9 um
解析度 640 (H) x 480 (V)
增益控制 0 ~ 12 dB, 可由指令控制調整
電源供應 +12 VDC (由 6-pin 1394 訊號線供電)
耗電量 Max. 1.7 W, 12 V
取像模式 Free Run (可程式控制曝光時間), 支援外部觸發取樣
介面接頭 6-Pin IEEE 1394 接頭 (影像及電源訊號)
10-Pin GPIO 接頭 (一般輸出入訊號)
輸出入訊號 TTL 訊號: 2 組輸入, 4 組輸出 ; +5 VDC 輸出
影像模式 初始模式: 於 30 fps 下, 解析度為 640 x 480
可調模式 (Scalable mode): 藉由局部取像功能 (AOI)		 初始模式: 於 100 fps 下, 解析度為 640 x 480
可調模式 (Scalable mode): 藉由局部取像功能 (AOI)
傳輸協定 IEEE 1394a 版本 1.31 (傳輸速度: 400 Mbps)
測試範本 內部產生灰階條紋圖型訊號
曝光時間 可透過 IEEE 1394 bus 程式控制
亮度控制 可透過 IEEE 1394 bus 程式控制
環境溫度 作業溫度: 0 ~ 50 °C (32 ~ 122 °F)
儲藏溫度: -20 ~ 60 °C (-4 ~ 140 °F)
環境溼度 作業溼度: 20 ~ 80% RH (無結露)
儲藏溼度: 10 ~ 90% RH (無結露)
安規認證 CE/FCC
尺寸 72.5 mm (H) x 49 mm (W) x 36.7 mm (D) (不含鏡頭)
重量 120 g (不含鏡頭)
鏡頭座 C/CS Mount

IM-30   (Phased out) IEEE 1394 數位工業級攝影機 (640 x 480, 單色, 30 fps, 不含鏡頭)
IM-100 (Phased out) IEEE 1394 數位工業級攝影機 (640 x 480, 單色, 100 fps, 不含鏡頭)

IOI-4601-21 1394a 雙控制晶片卡 (TI 晶片, PCI 介面)

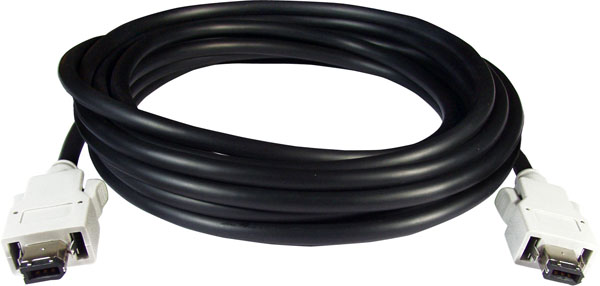

CA-1394-45 (Phased out) IEEE 1394 防鬆脫訊號線 (6P-6P, 4.5 公尺)
