ECAT-2092T side view with power supply and EtherCAT connection |
Name |
Signal |
F.G |
Frame ground |
GND |
Power supply: Ground 0V (from negative power contact) |
+Vs |
Power supply: +24 VDC (from positive power contact) |
|
|
IN |
EtherCAT signal input |
OUT |
EtherCAT signal output |
|
|
|
 |

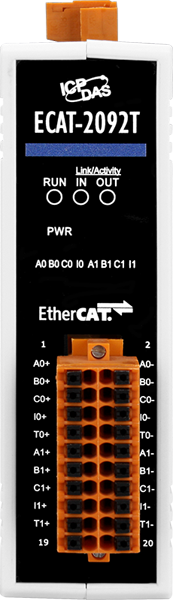

ECAT-2092T front view with encoder inputs |
Name |
Signal |
Signal Description |
|
A0+ |
Input |
Encoder input A0+ |
Encoder Channel 0 |
A0- |
Input |
Encoder input A0- |
B0+ |
Input |
Encoder input B0+ |
B0- |
Input |
Encoder input B0- |
C0+ |
Input |
Encoder input C0+ |
C0- |
Input |
Encoder input C0- |
I0+ |
Input |
Encoder input HR0+ |
I0- |
Input |
Encoder input HR0- |
T0+ |
Output |
Compare trigger DO0 |
T0- |
|
External ground for DO0 |
A1+ |
Input |
Encoder input A1+ |
Encoder Channel 1 |
A1- |
Input |
Encoder input A1- |
B1+ |
Input |
Encoder input B1+ |
B1- |
Input |
Encoder input B1- |
C1+ |
Input |
Encoder input C1+ |
C1- |
Input |
Encoder input C1- |
I1+ |
Input |
Encoder input HR0+ |
I1- |
Input |
Encoder input HR0- |
T1+ |
Output |
Compare trigger DO1 |
T1- |
|
External ground for DO1 |
|
