ISaGRAF PAC 新應用: tGW-700 閘道器應用
善用 tGW-700 解決 RS-485網路長距離通訊效率不佳問題

● 簡介

泓格科技發佈 ISaGRAF PAC 新應用 – tGW-700 閘道器應用，可改善 RS-485 長距離通訊效率不佳問題。

一般的監控系統架構中，每當使用到Modbus RTU做為通訊的媒介時，常常遇到距離過長時只能遷就使用較低通訊速率 (baud rate) 而導致取得資料效率不佳的問題。ICP DAS生產的tGW-700系列閘道器產品，正好解決了這項難題，將原本的RS-485通訊轉換成乙太網路，可以縮短RS-485訊號線的長度，進而解決通訊效率不佳的問題。

tGW-700系列模組擁有Modbus/TCP轉Modbus/RTU或Modbus/ASCII的閘道器功能，能使Modbus/TCP主機 (例如WP-5147) 與序列的Modbus RTU/ASCII設備透過網路進行通信，消除傳統序列通信設備電纜的長度限制。

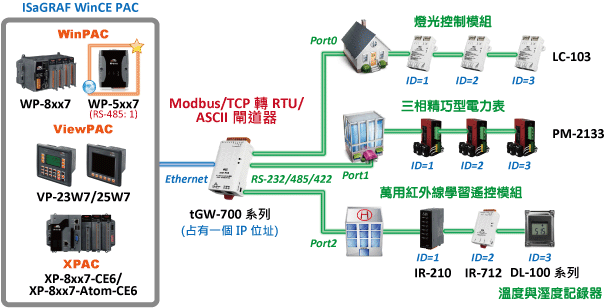

本應用使用 ISaGRAF WinCE PAC 來進行系統監控，當RS-485 網路距離較長，則可搭配 tGW-700 系列閘道器 (如: tGW-725, tGW-715…) 將RS-485 轉為高速的乙太網路，在 Local 端再使用 RS-485 連接監測模組，可提高通訊速率、又可節省成本，監控系統若距離太長而減弱通訊效率，歡迎參考更換為此應用架構 !

● 支援應用的 ISaGRAF WinCE PAC Driver 版本 :

ISaGRAF WinCE PAC	支援之驅動程式版本
WP-5xx7	1.02 版起
WP-8xx7	1.52 版起
VP-25W7/23W7	1.44 版起
XP-8xx7-CE6	1.32 版起
XP-8xx7-Atom-CE6	1.01 版起

● 應用說明、產品資訊與 Demo下載

tGW-700 閘道器應用說明與 demo 下載 (FAQ-159)
泓格科技首頁 >支援服務 > 產品問答 > software > ISaGRA FAQ-159
http://oldweb.icpdas.com/faq/isagraf_c.htm

tGW-700系列產品型錄下載：
http://oldweb.icpdas.com/products/Industrial/pds/tgw-700.htm

LC-103產品型錄下載：
http://oldweb.icpdas.com/root/product/solutions/remote_io/rs-485/lighting_control/lc-103.html

DL-100產品型錄下載：
http://oldweb.icpdas.com/root/product/solutions/remote_io/rs-485/dl_series/dl-100t485.html

IR-210產品型錄下載 :
http://m2m.icpdas.com/IR-210.html

PM-213x 系列產品型錄下載：
http://oldweb.icpdas.com/root/product/solutions/intelligence_power_meter/pm_series/pm-213x.html

● 更多 ISaGRAF PAC 中文參考資料

ISaGRAF PAC 網頁 : http://oldweb.icpdas.com/products/PAC/i-8000/isagraf_c.htm
ISaGRAF PAC 型錄 : http://oldweb.icpdas.com/products/PAC/i-8000/data sheet/data sheet_c.htm
ISaGRAF PAC 手冊 : http://oldweb.icpdas.com/products/PAC/i-8000/getting_started_manual.htm
ISaGRAF PAC FAQ : http://oldweb.icpdas.com/faq/isagraf_c.htm
I-8K與I-87K I/O 高卡 : http://oldweb.icpdas.com/products/PAC/i-8000/8000_IO_modules_c.htm
