USB-87Pn 系列是一個透過 USB介面，用來擴充 I-87K 系列 I/O 模組之智慧型遠端 I/O 擴充單元。它支援這個單元的 I/O 模組超過了 30 種，包括了 類比輸入/輸出，數位輸入/輸出, 計數/頻率，可以使用於工業監視與控制之應用領域。

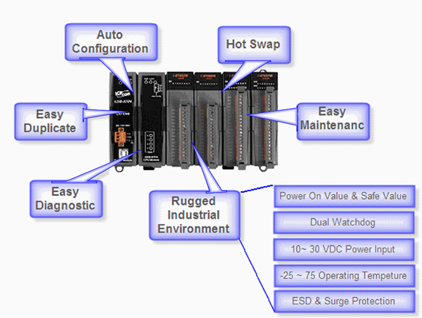

USB-87Pn 是設計使用於嚴苛且有雜訊干擾之環境中，因此硬体部分具有寬範圍之電源輸入 (10~30VDC) 和操作溫度 (-25℃ ~ +75℃)。為了簡化了安裝和維護 I/O 模組的步驟，它採用了熱插拔、自動設定、錯誤偵測、雙看門狗、可程式化之初始值(Power on value) 和安全值(Safe value) ,…等等設計。
此外，也提供了不同的軟体開發工具 (SDK) 和範例程式，例如 DLL, ActiveX, Labview 驅動程式, Indusoft驅動程式, Linux驅動程式, OPC server, … 等等。 因此USB-87Pn 上之 I-87K 系列 I/O 模組可以很容易整合於一現成之系統中。 |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
 熱插拔 |
|
| |
更換或插入 I-87K 模組時，USB-87Pn 並不需要關閉電源。因此整個系統可以持續運作，而無任何中斷。 |
|
| |
|
|
| |
自動組態 |
|
| |
I-87K 模組的組態可以被預先設定好，並儲存於 USB-87Pn 上的記憶体。當USB-87Pn 的電源啟動時，或是某一個 I-87K 模組插入時，這個 USB-87Pn 就會自動檢查、回存組態設定到每個需要更新組態的 I-87K 模組上。 |
|
| |
|
|
| |
容易複製系統 |
|
| |
藉由DCON Utility，你可以很容易地將 I-87K 模組的組態備份起來，並且寫到另一個 USB-87Pn 上。這樣的設計可以很容易且快速地複製多個 USB-87Pn。 |
|
| |
|
|
| |
|
|
| |
|
|
| |
容易維護與檢測 |
|
| |
基本的組態 (包含 站號, baudrate) 是使用指撥和旋轉開關來設定。操作人員只要使用一支螺絲起子就可以設定 USB-87Pn。另外還有數個 LED 狀態指示燈，可以顯示出 I-87K 模組是否組態正確、運作正常。
當某一個 I-87K 模組損壞時，操作人員只要拿一個同型號、且良好的 I-87K 模組，將壞的換掉。然後檢查 LED 燈的狀態顯示，得知整個更換的程序已完成、並正常運作即可。Switch 和 LED 的設計使得維護的工作變得簡單，根本不需要 PC 或是 Notebook 就可以完成。
|
|
| |
|
|
| |
通訊 |
|
| |

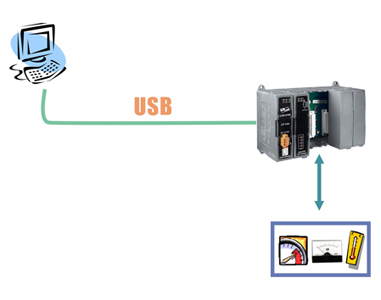

- 隨插即用的 USB 通訊介面
USB-87Pn 提供隨插即用的 USB 通訊介面,一般電腦只要安裝好USB Driver,即可馬上透過USB介面對87K I/O模組進行監控不需再另外購置RS-232或USB轉RS-485轉換器。對小型短距離應用或試驗性質的測試可以說非常方便使用。
|
|
| |
- DCON 通訊協議
插在 USB-87Pn 上的 I-87K 模組提供了一種簡單的 ”一問一答” 式通訊協議(稱為 DCON 通訊協議)。所有命令與回應都是簡單使用的 ASCII 格式。
|
|
| |
|
|
| |
嚴苛的工業環境 |
|
| |
|
|
| |
|
|
| |
|
|
| |
- 可程式化之初始值(Power on value) 與安全值 (Safe value)
類比及數位輸出之 I/O 模組皆具有此一功能。
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
完整軟体支援(下載) |
|
| |
免費的軟体組態工具及開發工具包含了
|
|
| |
- DCON Utility: 用於組態及簡易測試之工具
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
EZ Data Logger |
|
| |
|
|
| |
|
|
| |
|
|
| |
EZ Data Logger 是一小型之資料採集系統，它可以使用在小型之遠端 I/O 系統上。利用它友善的人機介面，使用者不需具備程式開發之技巧，就可以很快且容易地架構一個資料採集系統。 |
|
| |
|
|
| |
多樣化之軟体開發工具 |
|
| |
DLL, ActiveX, Labview driver, Indusoft driver, DasyLab driver, Linux driver |
|
| |
|
|
