Sparrow IMS-130 Sparrow IMS-130
IEEE 1394b 彩色/黑白數位工業級攝影機
Vision Glossary Vision Glossary Vision Glossary
Vision Glossary
English


產品簡介

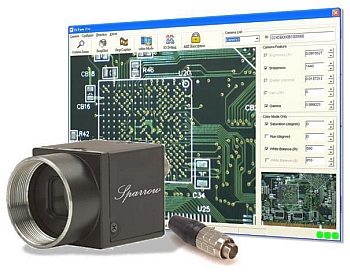

Sparrow是泓格科技針對機械視覺檢測應用所推出的工業級攝影機產品線, Sparrow IMS 系列具備高感度工業級CCD設計可擷取彩色或黑白影像. IMS-130提供1288 x 964 解析度同時取像速度可達每秒31張. 此外, Sparrow 系列提供工業級數位I/O及1394b接頭防鬆脫鎖固設計. Sparrow IMS系列具備超小尺寸及輕巧堅固的工業級外型設計, 適合架設於各類檢測系統甚至是架設在機械手臂上的檢測操作. Sparrow IMS系列適合應用於半導體, 電子零件, 高速組裝及製造品質控制等各類影像檢測應用.

back

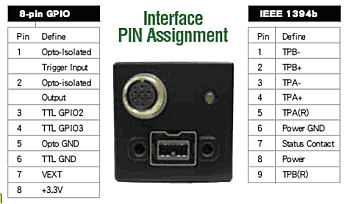

Interface PIN AssignmentFeatures

  • 漸進式掃描(Progressive-scan) 適合高速動態影像檢測應用
  • VGA至1.3百萬畫素高解析度
  • 超小尺寸及輕巧堅固的工業級外型設計
  • 內建32MB 緩衝記憶體
  • 64KB 快閃記憶體及AES專案加密功能
  • 堅固的外部觸發I/O介面
  • 免費的SDK 提供VC, VB, BCB,及C#.Net 2003開發語言API
  • 支援 Windows2000/XP Driver
back
● 局部取像 (AOI, Area of Interest)
局部取像(AOI,Area of Interest) 功能可以讓使用者選擇某些特定區域作局部取像. 在設定好局部取像區域範圍之後,攝影機上面的CCD感光元件陣列就會將範圍內的影像資料傳送出來. 局部取像功能可以加速取像速度同時節省影像處理時間!

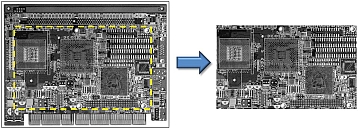

Color mode AOI image acquisition   Monochrome mode AOI image acquisition
彩色模式局部取像   黑白模式局部取像

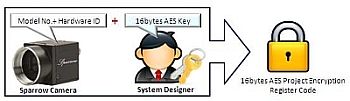

● AES 專案加密   ● 64KB快閃記憶體
Sparrow IMS 系列攝影機有提供一個AES專案加密功能. 系統設計者可以使用這個功能去產生唯一的安全密碼鎖用來保護其開發系統的智慧財產權.   64k Data FlashSparrow IMS 系列有提供64K byte 的快閃記憶可以讓客戶儲存或還原攝影機的設定, 也可放置系統應用程式啟動前的授權確認訊息或版本確認資訊

back
產品規格
  IMS-130
感應器尺寸 1/3” Sony CCD
感應器畫素尺寸 3.75um x 3.75um
解析度 1288 x 964
最大取像率
(以1394b S800計)
黑白模式最高31fps
彩色模式最高16fps
A/D Converter 12-bit Analog to Digital converter
影像資料格式 Mono 8-bit, Mono 16-bit, RGB 24-bit
快閃記憶體 64K bytes
介面 9-pin IEEE 1394b接頭用於攝影機控制及影像資料傳輸
8-pin Hirose 接頭用於數位輸出入控制
I/O 光電隔離觸發輸入x 1, 光電隔離輸出 x 1
雙向輸出入TTL GPIO x 2
耗電量 2.5W, max at 12V
訊噪比(S/N Ratio) 59dB
尺寸 29 x 29 x 30mm(不含鏡頭)
重量 58g (不含鏡頭)
鏡頭接環 C-Mount
1394相容規範 IIDC 1394 based digital camera specification V1.31
工作溫度 0°C ~45°C
儲存溫度 -30°C ~60°C
工作溼度 20% ~ 80% (非凝結狀態)
儲存溼度 20% ~ 95% (非凝結狀態)
安規認證 CE, FCC
back
Ordering Information
型號 產品說明
IMS-130 1/3” CCD (1288 x 964) 1394b彩色/黑白數位工業級攝影機
back
Optional Accessories
Model No. Picture Description

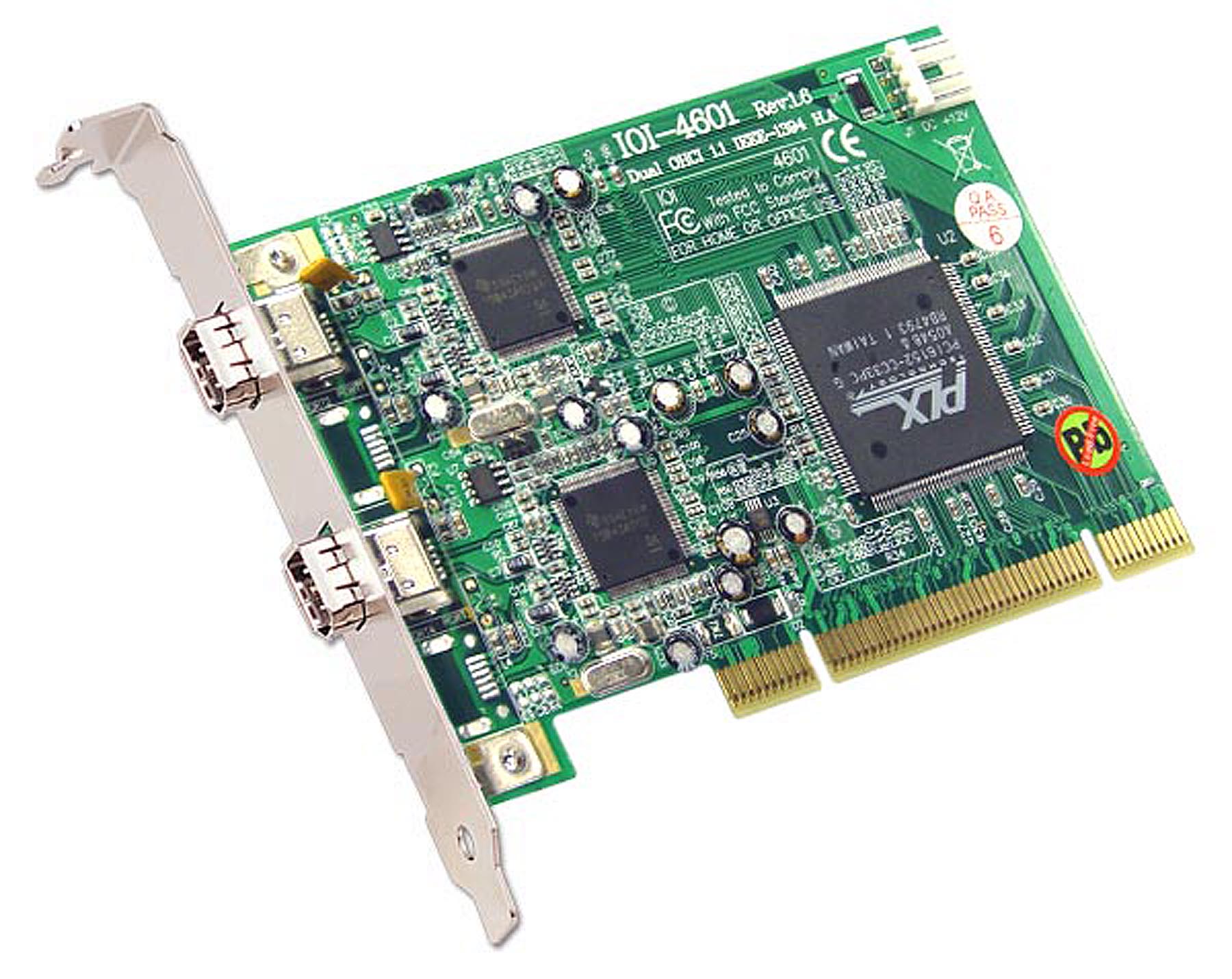

IOI-4601-21 IOI-4604-21 IEEE 1394a Dual port interface card

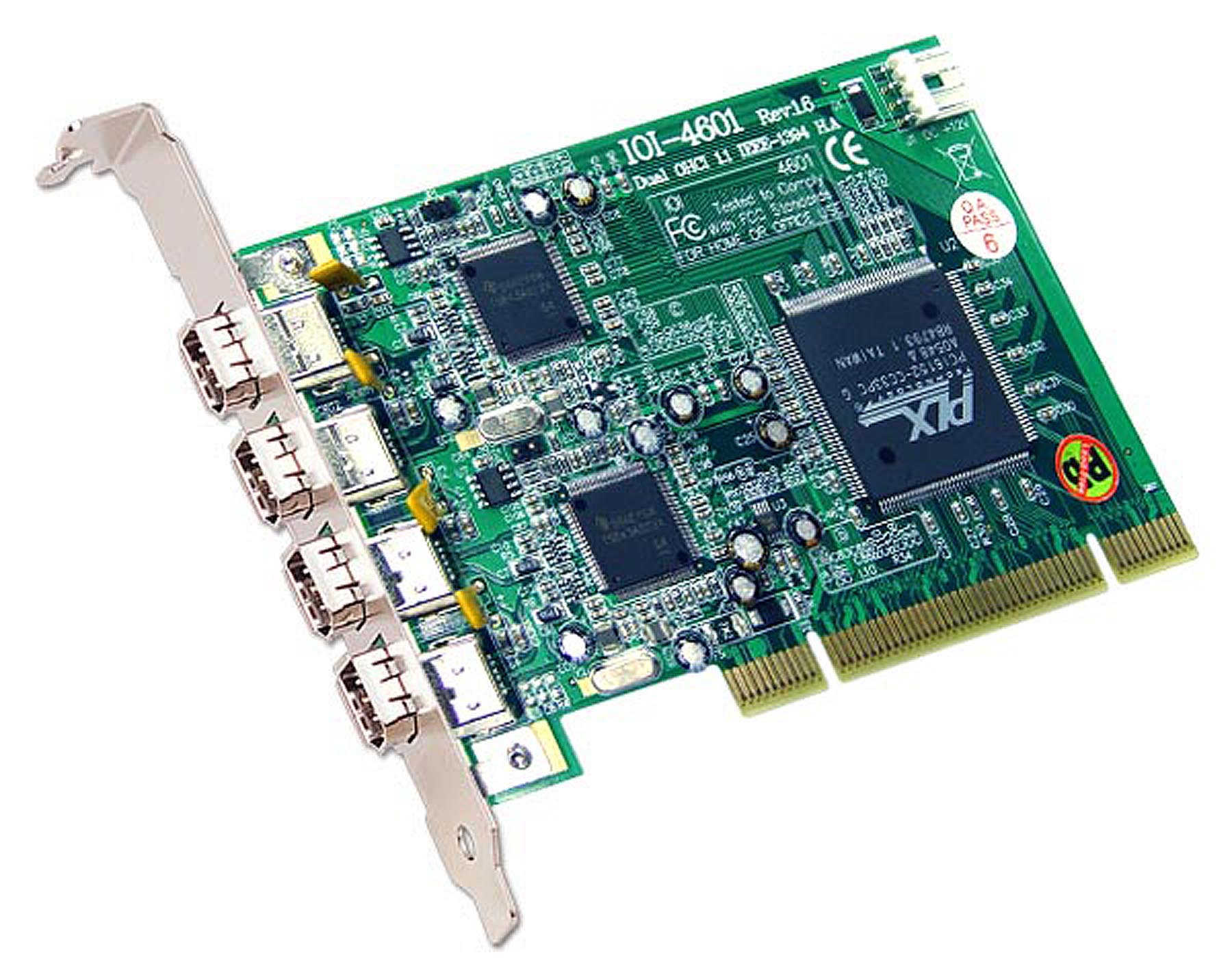

IOI-4601-22 IOI-4601-22 IEEE 1394a 4-Channels interface card

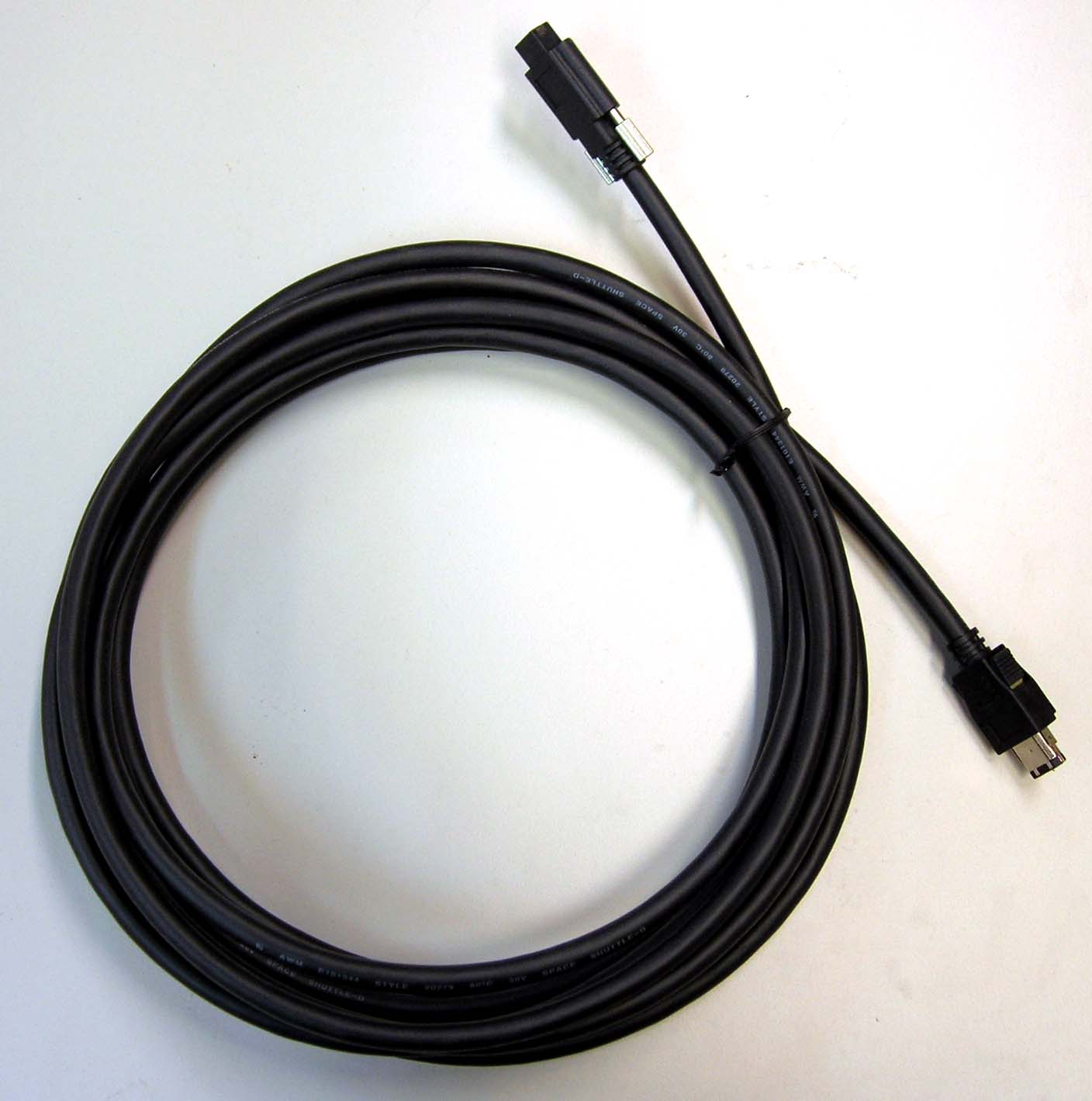

CA-1394AB-45 CA-1394AB-45 1394a to1394b high-flex bilingual 4.5m cable
CA-1394B-45 CA-1394B-45 1394b high-flex 4.5m cable

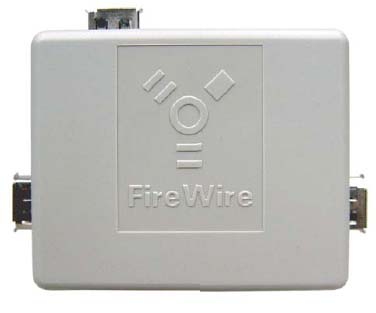

1394R3B 1394R3B IEEE 1394a (1 to 2 ports) repeater

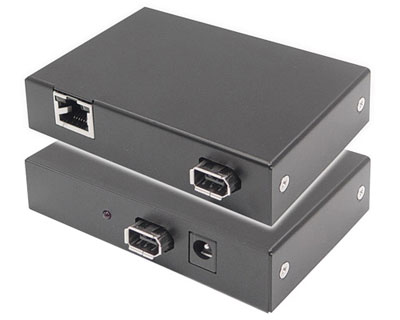

FW-UTPS400 FW-UTPS400 IEEE 1394a CAT5/CAT6 repeater
