泓格新產品:I-8124W DeviceNet Master 模組 |
|
|
|
|
|
 |
|
|
|
|
|

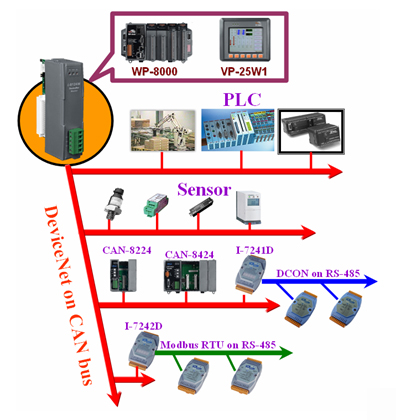

DeviceNet 是一個簡單的而且開放式的網路解決方案,能有效地降低配線的成本及節省安裝設備的時間;透過標準的DeviceNet通訊協定,使用者可以將不同廠牌的DeviceNet slave設備快速地整合在同一個網路中。泓格公司的DeviceNet master產品,I-8124W模組,能為WinPAC或是ViewPAC控制器擴充一組單埠的 DeviceNet master通訊界面。結合WinPAC或ViewPAC的優勢,I-8124W更能表現出它有效率的控制方式與彈性的應用架構, 以下將描繪出一個典型的網路架構。 |
|
|
|
|
|
 |
|
|
I-8124W內建CPU與dual-port RAM,由於擁有這個特性,它不僅能降低WinPAC或ViewPAC CPU的工作負擔,更能在DeviceNet網路中即時地通訊。為了因應各項開發工具,本產品還提供embedded Visual C++ 4.0與C# .NET等範例程式可以幫助使用者更快速的上手使用本產品。使用者可以建構多樣化的DeviceNet控制系統,即使您的感測與驅動元件是不同的通訊協定,也能使用泓格公司的DeviceNet slave與gateway產品輕鬆整合。 |
|
|
|
|
|
 |
|
|

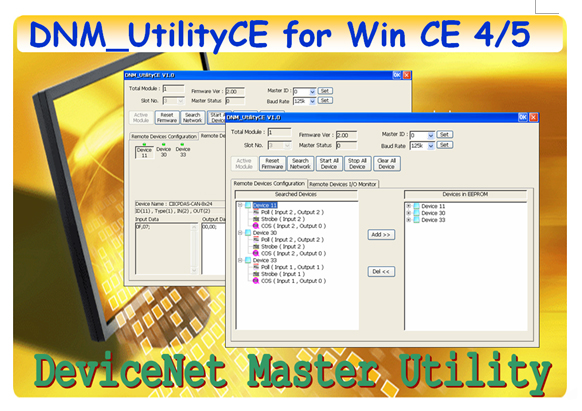

除了多種範例程式外,搭配免費的圖形化工具軟體( DNM_UtilityCE )讓您能輕易的將DeviceNet的工業設備做完善的整合並提供方便的管理功能,工具中可掃瞄遠端設備並儲存到I-8124W的EEPROM中。當它與DeviceNet slave建立連線後,便可以讀取每個設備的名稱與I/O的狀態。當您在為客戶規劃網路或開發應用程式時,這些功能可以幫助您輕易地監控網路中的所有設備。 |
|
|
|
|
|
DeviceNet Master特性: |
|
|
- 支援 WinCE 4.x/5.0版本的WinPAC與ViewPAC
- 可用程式規劃通訊速率:125K, 250K, 500K.
- 每個通訊埠最大可以支援到64個設備
- 支援Group 2 與 UCMM功能
- 可程式設定Master的MAC ID.
- 訊息分段輸出最多可分64段
- 訊息分段輸入最多可分64段
- I/O 操作模式: 輪詢(Polling), 位元觸發(Bit-Strobe), 週期(Cyclic)與狀態改變(Change of state)
- 提供自動掃瞄遠端設備的功能.
- 可以在線(On-line)增加或移除設備不必停止網路
- 支援設備斷線後自動重新連線
- 免費提供監控功能的工具軟體
- 提供eVC++與C# .NET 範例程式
|
|
|
|
|
|
如果您想深入了解有關I-8124W, ViewPAC, WinPAC, DeviceNet slaves 與 gateways可以到泓格公司的下列網頁參觀。 |
|
|
I-8124W: http://www.icpdas.com/products/Remote_IO/can_bus/i-8124w.htm
ViewPAC: http://www.icpdas.com/products/PAC/viewpac/introduction.htm
WinPAC: http://www.icpdas.com/products/PAC/winpac/introduction.htm
DeviceNet slaves and gateways http://www.icpdas.com/products/Remote_IO/can_bus/devicenet_series.htm |
|
|
|
|
|
|
 |
