AXP-9000-IoT 介紹

AXP-9000-IoT 是基於 Windows 10 IoT 的 PAC，將計算、I/O 和控制界面結合到一個控制器中，是一個單一控制器中擁有 HMI、數據採集和控制多項功能的完美解決方案。 配備 Intel Core i5-8365UE/Intel Atom E3950 CPU，0/1/2/3/6/7 I/O擴充槽，雙千兆網口、VGA、HDMI、USB接口、 RS-232 和 RS-485 接口。 本地 I/O 插槽可用於使用我們的 I-9K、I-97K、e-9K 系列 I/O 模組，遠端 I/O 擴充可用於使用我們的乙太網 I/O 模組和 RS-485 I/O 模組。

AXP-9000-IoT 內置 Windows 10 IoT Enterprise 操作系統，可同時支援通用 Windows 應用程序和傳統 Windows 應用程序。 對於軟體開發工具，它可以保持與Windows 10的最大相容性，應用程序可以快速移植到AXP-9000並部署在各種惡劣的環境中。

軟體特色

Windows 10 IoT

Windows 10 IoT 是 Windows 10 系列的成員，將企業級電源、安全性和管理能力帶入物聯網。 它會利用 Windows 的內嵌體驗、生態系統和雲端連線能力，讓組織可以使用安全裝置建立其物聯網，而這些裝置可以快速佈建、輕鬆管理，並順暢地連接到整體雲端策略。

• 搭配進階鎖定功能的傳統 Windows Shell
• 完整的 Windows UI 支援（例如 UWP、WinForms 等）
More...

  • 豐富的軟體解決方案
  • Visual Studio .Net 和 VC 解決方案：提供 SDK 以及 C#、VB.Net 和 VC 的示範程式。
  • 支援eLogger，一款免費且易於使用的軟體，用於實現 HMI 和數據記錄器，支援 Modbus TCP/RTU/ASCII master 和 MQTT 協議。 (See more...)

硬體特色

強大的 CPU 模組

  • i5-8365UE (1.6 ~ 4.1GHz, 4C4T) / 16 GB  SDRAM (DDR4)
  • E3950 (1.6 ~ 2.0 GHz, 4C4T) / 8 GB SDRAM (DDR4)

內置 VGA 和 HDMI 端口

內置的 VGA 和 HDMI 端口可以直接連接到常規顯示器。 用戶可以使用顯示器、鍵盤和鼠標操作 HMI 或 SCADA 軟體（在 AXP-9000-IoT 上執行），就像他們通常在普通 PC 上所做的那樣。

64-bit 硬體序號

64-bit 硬體序號是獨一無二的。 AXP-9000-IoT PAC 每個序號都不一樣。 用戶可以在他們的 AP 中添加一個檢查機制，以防止軟體被盜版。

豐富的 I/O 擴充能力（RS-232/485、USB、乙太網）

除了本地 I/O 插槽外，AXP-9000-IoT 還提供多個 RS-232/RS-485/USB 端口和兩個乙太網端口，用於連接串行/ USB I/O 和乙太網 I/O 設備。

雙看門狗定時器

當操作系統或 AP 出現問題時，系統可能會當機。 有兩個看門狗（CPU 看門狗和底板看門狗）設計用於在情況發生時自動重置作業系統。 該設計將增加系統的可靠性。

雙乙太網端口

AXP-9000-IoT 提供兩個千兆以太網端口。 兩個以太網端口可用於實現冗餘乙太網通信和獨立以太網通信（一個用於全球互聯網，一個用於專用乙太網）。

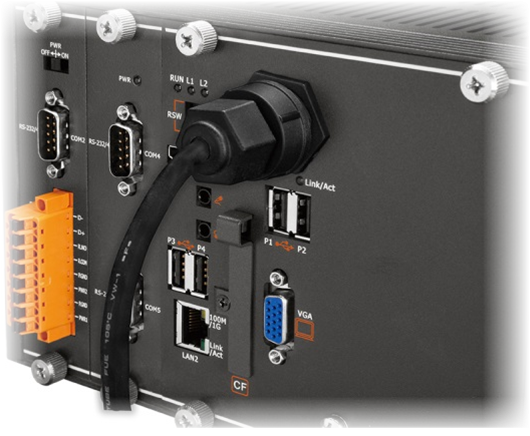

用於 LAN1 的堅固型 RJ-45 連接器

LAN1

AXP-9000-IoT 在 LAN1 端口上配備了堅固且防塵的 RJ-45 連接器，可在惡劣的工業環境中防止液體和灰塵污染，並防止振動和衝擊。

LAN2

LAN2 的 RJ-45 連接器可鎖螺絲，RJ45 連接器兩側有螺絲孔（間距 20mm），可以用螺絲鎖住 RJ45 網線連接器，減少網線因以下原因脫落的風險發生振動。 同時，您也可以根據需要選擇通用的 RJ45 電纜連接器。

電源/通信彈簧夾端子連接器

用於 XP-9000-IoT 中電源/通信連接器的彈簧夾端子塊具有防震、夾持穩定和更易於安裝等優點。

金屬外殼

AXP-9000-IoT 具有耐用的金屬外殼，可提供高水平的抗衝擊性和阻燃性以及對 EMS 或其他電磁噪聲的更高保護。

冗餘電源輸入

為防止 AXP-9000-IoT 因斷電而失效，電源模組設計有兩個輸入。 AXP-9000-IoT 即使一個電源輸入故障也能繼續工作，同時有一個繼電器輸出用於通知電源故障。

寬工作溫度範圍的無風扇設計

通過嵌入式應用的無風扇設計，AXP-9x9x-IoT 系列的工作溫度範圍為 -25°C 至 +60°C。

AXP-9x5x-IoT 系列的先進 CPU 散熱器設計

AXP-9x5x-IoT 系列的先進 CPU 散熱器設計

改進的存儲磁盤性能

AXP-9000-IoT 系列使用的 CFast 卡取代 XP-9000 系列使用的 CompactFlash(CF) 卡，因為它們支援 SATA III 接口，可實現更快的寫入/讀取速度。
標準 AXP-9000-IoT (Windows 10 IoT Enterprise Inside)
控制器支援以下軟體開發工具：
1. VS.NET 2005~2019 的 I/O 模組的 x86/x64 DLL
2. 支援 .Net Framework 3.5 ~ 4.8
型號 CPU 內建記憶體 非揮發性記憶體 儲存 VGA
解析度		 Ethernet
Port		 USB Port RS-232/
RS-485		 I/O Slot
AXP-9051-IoT  I5-8365UE (1.6 ~ 4.1 GHz, 4C8T) 16 GB DDR4 SDRAM 128 KB MRAM; 16 KB EEPROM 128 GB SSD; 32 GB CFast card
VGA:1920 x 1200 @ 60Hz;
HDMI:4096 x 2160 @ 30P
 2 4 4 -
AXP-9251-IoT  2
AXP-9651-IoT  6
AXP-9191-IoT  E3950(1.6 ~ 2.0 GHz, 4C4T) 8 GB DDR4 SDRAM 1
AXP-9391-IoT  3
AXP-9791-IoT  7



e-Bus 新一代高速總線接口

ICP DAS 全面支持新一代旗艦控制器（AXP/ALX9000）中的新一代高速總線接口（e-Bus）。 除了高達 2GB/s（e-Bus x4）和 500MB/s（e-Bus x1）的最高速度外，還支援 DMA（直接內存訪問）數據傳輸，無需中央處理器干預進行中。 在同級處理器的負擔下，DMA 是一種快速的數據傳輸方式，可以提供擴充模組的大量數據傳輸和高速數據比較，提高控制器的工作效率。

ICP DAS 利用 e-Bus 總線接口的強大性能，全面開發新一代 e-9K I/O 擴充模組，在新一代旗艦控制器（AXP/ALX9000）上充分展示 e-Bus 的性能， 為客戶提供高性價比。

I-9K 和 I-97K 系列模組用於組合 WP-9000、XP-9000、LX-9000 和 LP-9000 可編程自動化控制器 (PAC) 內的各種 I/O 功能。 I-9k 系列基於並行接口，具有高通信速度； 而 I-97K 系列基於串行接口。



三個系列的區別如下：

型號 e-9K Series I-9K Series I-97K Series
通訊介面 e-Bus 並列 Bus 串列 Bus
通訊協定 - - DCON
通訊速度 e-Bus x4: 2 GB/s;
e-Bus x1: 500 MB/s		 200 ~ 500 KB/s 115 kbit/s
帶鎖存功能的 DI - - Y
帶計數器輸入的 DI - - Y (100 Hz)
上電值 - Y Y
安全值 - Y Y
AO模組可編程輸出斜率 - - Y



遠端 I/O 擴充
