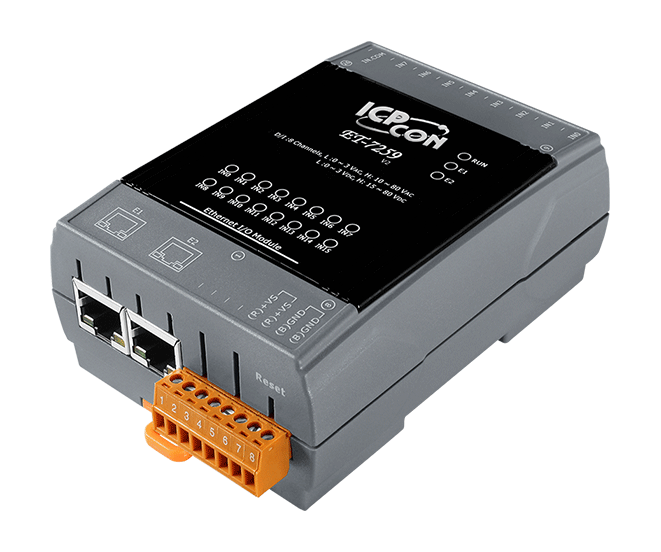

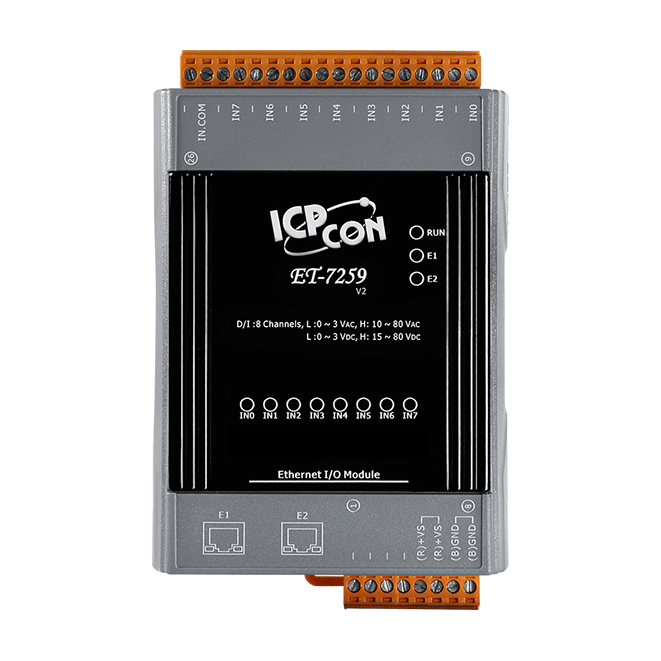

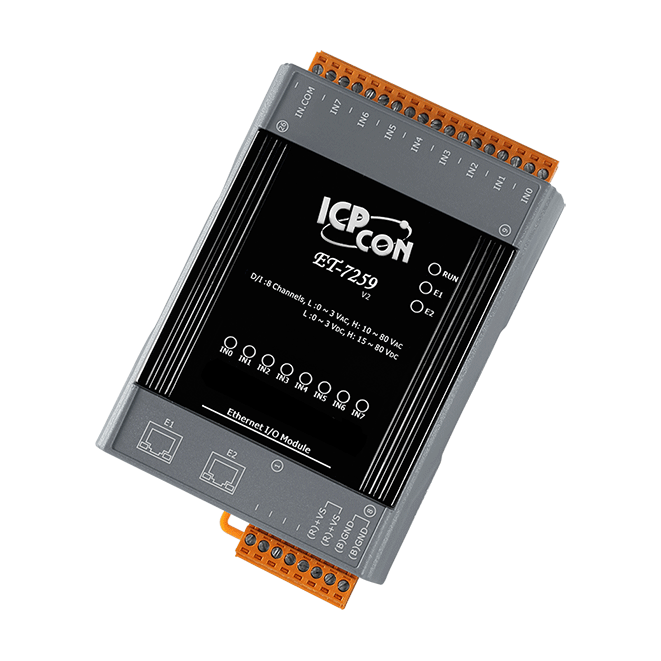

ET-7259
網路型 I/O 模組, 2-port 乙太網路交換器, 8-ch AC/DC DI
特色
- 內建 Web Server
- 支援 Web HMI
- 支援 Modbus TCP/UDP 通訊協定
- 提供通訊安全機制
- 內建雙通道乙太網路交換器、可建構菊花鏈（Daisy-Chain）拓樸
- 內建雙看門狗機制
- 內建 I/O
- AC/DC 數位輸入: 8 通道
介紹
ET-7259 配有 8 個 AC/DC 數位輸入通道，每個輸入通道都可用來當成一個 32-bit 的計數器。該模組具有 2500 VDC 瞬態過電壓保護的光隔離功能，但沒有通道間隔離，能安全地應用在存有危險電壓的現場。
應用
大樓自動化、工廠自動化、機器自動化、遠程維護、遠程診斷、測試設備
相似產品
| 軟體 | |
|---|---|
| 內建 Web Server | 有 |
| CPU 模組 | |
|---|---|
| 看門狗計時器 | 模組, 通訊 (可編程) |
| 隔離 | |
|---|---|
| 2 端隔離 | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS 防護 | |
|---|---|
| EFT (IEC 61000-4-4) | ±4 kV (於電源) |
| ESD (IEC 61000-4-2) | ±4 kV (於每個接觸端子) ±8 kV (於空中非接觸) |
| LED 燈 | |
|---|---|
| 狀態 | Run, Ethernet, I/O |
| 數位輸入/計數器 | |
|---|---|
| 通道數 | 8 |
| 類型 | 濕接點 |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON 電壓準位 | 10 ~ 80 VAC ±15 ~ ±80 VDC |
| OFF 電壓準位 | 3 VAC (max.) ±3 VDC (max.) |
| 最大計數值 | 4,294,967,295 (32-bit) |
| 頻率 | 100 Hz |
| 最小脈波寬度 | 5 ms |
| 輸入阻抗 | 30 kΩ |
| 過電壓保護 | 120 VAC |
| 乙太網路 | |
|---|---|
| Ports | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| LAN bypass | 有 |
| 存取控制 | ID, 密碼 與 IP 過濾功能 |
| 通訊協定 | Modbus TCP, Modbus UDP |
| 電源 | |
|---|---|
| 反極性保護 | 有 |
| 功耗 | 2.3 W (max.) |
| 端子供電 | +12 ~ +48 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 76 x 120 x 38 (W x L x H) |
| 安裝 | DIN 導軌式安裝 |
| 環境 | |
|---|---|
| 工作溫度 | -25 ~ +75°C |
| 儲存溫度 | -30 ~ +80°C |
| 濕度 | 10 ~ 90% 相對溼度, 無結露 |
