PET-7H16M 系列是一種建構在乙太網路連結與通訊能力為基礎的高速同步數據採集模組，包括多個高速類比輸入通道，FIFO 為 2048 個樣本，最大採樣率高達 200kS/s，每個通道同時採樣 16 位元 A/D 轉換。
除類比輸入通道外，各種 I/O (數位輸入/輸出通道）多個通道混合至同一個模組內。
此模組類比輸入通道的輸入範圍可由軟體修改，數位輸出通道具有短路和過載保護。4通道低速DI計數器和1通道高速計數器，其計數器值可依ADC採樣時間同步讀取。PET-7H16M 系列還提供 4 kV ESD 保護以及 2500 VDC 模組內隔離保護。
PET-7H16M 系列支持許多種類的 A/D 轉換觸發模式：軟體觸發，外部訊號同步A/D採集模式，外部數位訊號觸發模式（後觸發/預觸發/延遲觸發）及類比輸入觸發。 軟體觸發模式可以在需要時下命令觸發進行連續或是 N 筆數據的 A/D 採集，而外部訊號同步 A/D 採集模式，採集的速度及數據筆數，皆由外部的電氣訊號控制。外部數位訊號觸發模式, 設定好 A/D 採集的參數，再由外部的電氣訊號觸發始進行N筆數據的 A/D 採集。類比觸發模式，當類比輸入值高於或低於設定的特定電壓值後觸發，開始進行N筆數據的A/D採集。 |
|
|
|
 |
|
| |
|
1. 高速網路採集
乙太網路具有標準可靠，建置容易，傳輸距離長與傳輸速度快等諸多優點。其開放與普及的特性，不僅在整合 IT 端、企業端與現場端廣泛使用，也成為工業通訊的主流規格。
目前絕大部分高速同步的資料擷取系統大多是由一部電腦主機搭配資料擷取卡採集資料。當通道數增多的時候，需要多張資料擷取卡。如果要採集資料的設備分佈在多個不同的現場，就需要增加電腦主機的數量。這時候使用 PET-7H16M 代替電腦與資料擷取卡的配置，將多個不同現場採集的資料透過網路傳送到中央監控電腦，可以大幅降低建置配線的複雜度與時間成本，並享有即時監控設備狀態與集中資料管理等優點。PET-7H16M 可用於連續資料採集、間隔高速採集、與多通道同步採集，每個 AI 通道最高採集速度可達200KHz。適用於工業生產自動控制、電化學、醫學等各種機械、電子、物理訊號高速採集資料應用。 |
|
| |
|
|
|
| |
|
2. 溫度、震動、應變高速量測應用
SG-3000 系列訊號調節模組(Signal Conditioning Module)可與各種感測器連接，對電流、電壓、熱電偶(Thermocouple)、電阻溫度感測器(RTD) 、應變規(Strain Gauge) 、加速規(IEPE Accelerometer)等不同的輸入訊號進行濾波、隔離、放大，並轉換成為一般量測範圍的類比電壓或電流輸出。PET-7H16M加上SG-3000系列訊號調節模組將，不僅可以同步監測電壓、電流、溫度、應變、振動等多樣化的訊號，並且能夠收集不同區域的即時數據，透過無遠弗屆，四通八達的乙太網路，傳送到中央管理系統。 |
|
| |
|
 |
|
| |
|
| 模組名稱 |
SG-3011/H |
SG-3013 |
SG-3016 |
SG-3227 |
| 輸入 |
| 通道數 |
1 |
1 |
1 |
2 |
| 輸入信號 |
Thermocouple |
RTD |
Strain Gauge |
IEPE Signal Conditioner |
| 支援類別 |
J, K, T, E, R, S, B, N, C, L, M, L2 |
Pt100
Ni120
Pt1000 |
±10 mV, ±20 mV,
±30 mV, ±50mV, ±100mV |
IEPE Current: 2 mA, 4 mA, 6 mA, 10 mA ± 5%
AC Signal Gain: 1, 10, 100 ± 2%
High Pass Filter: 10 Hz
Low Pass Filter: x1, x10 : 80 kHz; x100 : 50 kHz |
| 輸出 |
| 通道數 |
1 |
1 |
1 |
2 |
| 輸出信號 |
0 ~ 10 V,
0 ~ 20 mA |
0 ~ 5 V, 0 ~ 10 V,
0 ~ 20 mA,
4 ~ 20 mA |
±5 V, ±10 V,
0 ~ 5 V, 0 ~ 10 V,
0 ~ 20 mA |
AC Couple: ±10 V,
DC Couple: 1~28 V |
| 應用場合 |
| |
● HVAC 空調控制
● 石油化工行業
● 電子/半導體設備
● 水處理設備
● 鍋爐/加熱工業
● 熱壓模具 |
● VOC 燃燒控制
● 強烈腐蝕性測溫
● 空/油壓機械
● 太陽能生產設備
● 海水淡化設備 |
● 車輛材料研究
● 設備構造
● 船, 橋樑結構
● 建築物結構監測 |
● 建築結構
● 設備安全檢知
● 機械運轉振動量測
● 結構振動分析量測
● 減振效果測試
● 機台剛性測試 |
|
|
若您需要更多有關 SG-3000 的產品資訊，請參考如下連結
http://www.icpdas.com/root/product/solutions/signal_conditioning_modules/sg-3000/sg-3000_selection.html |
|
| |
|
3. 高電壓大電流高速量測應用
DN-800 系列是一種電壓衰減器和電流轉換器，設計用於高電壓和大電流應用。 高電壓和高電流可轉換為 ±10 Vpp 信號，PET-7H16M 可通過 DN-800 系列讀取 ±10 VDC 信號。通過使用 DN-800 系列和 PET-7H16M，可以高速測量和檢索各種機器和 AC/DC 電機的功率數據，然後可以快速使用分析的數據開發模型來構建故障警告系統。 |
|
| |
|
| 型號 |
輸入通道 |
輸入類型 |
輸入範圍 |
CT 類型 |
Cable |
輸出 |
 |
DNM-831I-100V-50A |
1 × Voltage,
1 × Current |
AC/DC |
±100 Vpp, ±50 A |
Clip-on Ø21 mm |
1.5 m/2.5 m |
±10 Vpp |
| DNM-831I-100V-200A |
±100 Vpp, ±200 A |
| DNM-831I-100V-500A |
±100 Vpp, ±500 A |
 |
DNM-831I-100V-1000A |
±100 Vpp, ±1000 A |
Clip-on Ø40.5 mm |
1.5 m |
±10 Vpp |
| DNM-831I-100V-2000A |
±100 Vpp, ±2000 A |
 |
DNM-844-50A |
4 × Current |
AC/DC |
±50 A |
Clip-on Ø21 mm |
1.5 m/2.5 m |
±10 Vpp |
| DNM-844-200A |
±200 A |
| DNM-844-500A |
±500 A |
 |
DNM-844-1000A |
±1000 A |
Clip-on Ø40.5 mm |
1.5 m |
±10 Vpp |
| DNM-844-2000A |
±2000 A |
 |
DN-843VI-600V |
3 × Voltage |
AC/DC |
±600 Vpp |
N/A |
N/A |
±10 Vpp |
 |
DN-848VI-10V |
8 × Voltage |
AC/DC |
±10 Vpp |
N/A |
N/A |
±10 Vpp |
| DN-848VI-80V |
±80 Vpp |
| DN-848VI-150V |
±150 Vpp |
 |
DN-843I-CT-1 |
3 × Current |
AC/DC |
±1 A |
Solid Core (closed) |
N/A |
±1.6 Vpp |
| DN-843I-CT-10 |
±10 A |
±10 Vpp |
| DN-843I-CT-20 |
±20 A |
±10 Vpp |
| DN-843I-CT-50 |
±50 A |
±4 Vpp |
|
|
若您需要更多有關 DN-800 的產品資訊，請參考如下連結
http://www.icpdas.com/root/product/solutions/signal_conditioning_modules/dn-800/dn-800_selection.html |
|
|
|
 |
|
1. 資料傳輸模式 |
|
| |
1. |
連續即時傳輸 |
| |
|
採集 A/D 資料的同時, 將數據即時傳輸到 PC 端。 |
| |
|
| 同時採樣的通道總數 |
每個通道的最大採樣率 |
| 8 |
30 KHz |
| 4~8 |
60 KHz |
| 2~4 |
120 KHz |
| 1 |
200 KHz |
|
| |
|
|
| |
2. |
採集N 筆數據後，再進行傳輸 (最高速 200 kHz/每通道) |
| |
|
a. 採集 A/D 資料時，會先將數據暫存在 PET-7H16M 的記憶體之中，等到 PC 端下命令，再把已採集好的數據傳回 PC 端。 |
| |
|
(b1) 30 kHz 速度，可以存 125 秒
(b2) 200 kHz 速度，可以存 19.6 秒 |
| |
|
| 同時採樣的通道總數 |
每個通道的最大採樣率 |
| 1~8 |
200 KHz |
|
|
|
| |
|
 |
|
| |
|
2. A/D 觸發模式
|
|
| |
1. |
軟體命令觸發 |
| |
|
由 PC端下命令設定好 A/D 採集的參數，再下命令觸發後，開始進行連續或是N筆數據的A/D 採集。 |
| |
2. |
外部訊號觸發模式 |
| |
|
由 PC端下命令設定好A/D 採集的參數，再由外部的電氣訊號觸發後，開始進行N筆數據的A/D採集。 |
| |
3. |
類比輸入觸發 |
| |
|
由 PC端下命令設定好A/D 採集的參數，當類比輸入值高於或低於設定的特定電壓值後觸發，開始進行N筆數據的A/D採集。 |
| |
4. |
外部訊號同步A/D採集模式 |
| |
|
A/D 採集的速度及數據筆數，皆由外部的電氣訊號控制，每一個電氣訊號的負緣觸發一次的 A/D 採集。 |
|
|
| |
|
 |
|
| |
|
3. 外部訊號觸發模式
|
|
| |
外部訊號觸發模式，可以進行N筆數據的 A/D 採集。採集模式可以區分成兩種 |
| |
1. |
預觸發，採集N筆數據 |
| |
|
在收到觸發訊號之前，A/D 數據就一直被採集，且暫存在 PET-7H16M 的記憶體之中。等到接收到觸發訊號時，再將已採集的N筆數據傳輸到 PC 端。 |
| |
2. |
後觸發，採集N筆數據 |
| |
|
接收到觸發訊號後，才開始進行N筆數據的 A/D 採集。 |
| |
3. |
延遲觸發，採集N筆數據 |
| |
|
接收到觸發訊號後，會延遲一段時間，才開始進行N筆數據的 A/D 採集。 |
|
|
| |
|
 |
|
| |
|
| |
|
4. 類比輸入觸發
|
|
| |
類比輸入觸發是輸入的電壓訊號高於或是低於某個特定的電壓設定值時進行觸發。另外類比觸發可以用來偵測一連續電壓訊號中的瞬間變化，使用者可以指定輸入訊號的觸發電壓位準範圍，一旦超出這範圍或進入這範圍的電壓位準便觸發開始進行採樣。

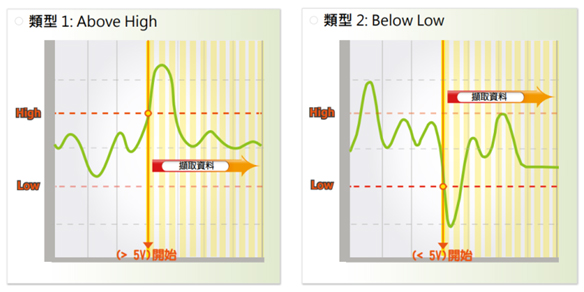

1. Above High: 訊號高於高位準時觸發
2. Below Low: 訊號低於低位準時觸發 |
|
|
 |
|
| |
|
| |

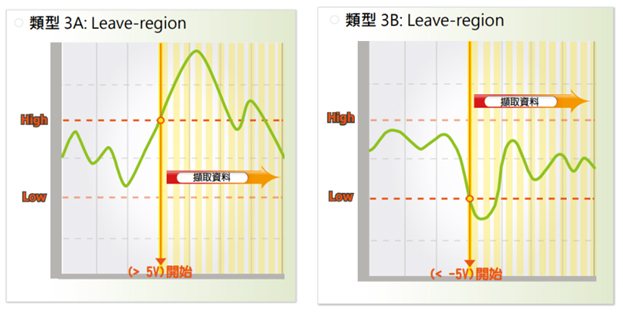

3. Leave-region: 訊號離開高低位準範圍時觸發 |
|
|
 |
|
| |
|
| |

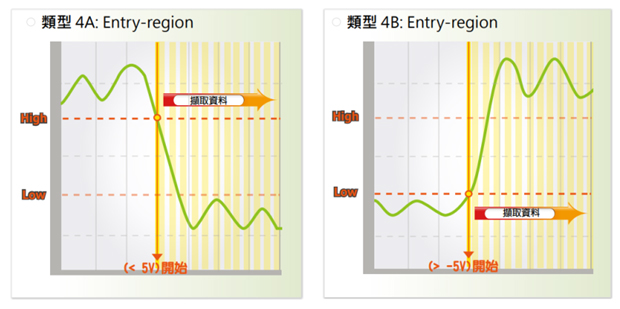

4. Entry-region: 訊號達到高低位準範圍內時觸發 |
|
|
 |
|
5. 多顆 PET-7H16M 間的A/D同步觸發
|
|
| |
由 PC 端下命令，設定好 A/D 採集的參數，由外部的電氣訊號觸發，進行 N 筆數據的 A/D 採集，或由外部訊號同步 A/D 採集。 |
|
|
| |
|
 |
|
| |
|
6. 同步計數器輸入
|
|
| |
PET-7h16M配置4通道低速計數器和1通道高速計數器。可設定將計數器輸入與類比輸入同步讀取。計數器輸入值可以由軟體於任何時間非同步讀取，也可以與類比輸入於設定採樣時間同步讀取。高速計數器輸入與硬體trig + / trig-輸入是相同通道。 如果trig + / trig-輸入設置為計數器輸入，外部訊號觸發模式和外部訊號同步A/D採集不能使用。 |
|
|
| |
|
7. 利用可自定的資料封包來同步採集輸入資料
|
|
| |
前面1~4的特色都是關於A / D高速採集，數據傳輸和觸發模式說明。除了高速採集模比輸入外，還可以同時讀取其他數位輸入/數位輸出讀回值和計數器輸入，然後將同步採集的資料傳輸到主機PC。可以彈性地將不同的輸入類型定義到同步輸入數據採集的乙太資料網幀(Ethernet data frame)中。同步輸入數據採集模式，採樣率最大可以達到2KHZ。
同步輸入資料採集傳輸封包是將自定義的資料幀嵌入Ethernet frame 中，以下是一些例子。 |
|
|
| |
1. 以下自定義Frame由 8通道 AI 值及1通道高速計數器值組成 |
|
|
 |
|
| |
|
| |
2. 以下自定義Frame由index檔頭，8通道 AI 值及1通道高速計數器值組成 |
|
|
|
|
| |
|
| |
3. 以下自定義Frame由時間戳記檔頭，8通道 AI 值，4通道的低速計數器值及1通道高速計數器值組成 |
|
|
|
|
| |
|
8. PC 端軟體工具
|
|
| |
1. VC, C#, VB.NET API & Demo
2. LabVIEW 開發工具與 Demo |
|
|
| |
|
 |
|
| |
|
9. 內建Web伺服器
每台PET-7H16M 模組內建了 Web 伺服器，使用網頁瀏覽器即可登入 PET-7H16M 模組設定模組參數並能監控遠端的 I/O 狀態。 |
|
| |
|
 |
|
| |
|
10. 安全管理
用戶需要提供帳號與密碼才能登入 PET-7H16M 模組的 Web 伺服器。PET-7H16M 系列模組也提供一個 IP 過濾器，能允許或阻擋來自特定 IP 位址或某個區段的 IP 的造訪。 |
|
| |
|
11. 支援Modbus/TCP通信協定
透過 Modbus/TCP 通信協定，PET-7H16M 系列模組能與大部分的 SCATA 與 HMI 圖控軟體整合，輕鬆實現遠端 I/O 設備監控。 |
|
| |
|
12. Automatic MDI / MDI-X Crossover for Plug-and-play
RJ45 埠支持自動協商及自動偵測 MDI 或 MDI-X 進行切換。 |
|
| |
|
13. 惡劣環境下的高穩定性
PET-7H16M 系列模組能適應惡劣工作環境，具有堅固性、高穩定性和高可靠性。
● 寬溫工作溫度: -25 ~ +75°C
● 儲存溫度: -30 ~ +80°C
● 相對溼度: 10 ~ 90% RH (無凝結) |
|
| |
|
14. PoE (乙太網路供電)
PET-7H16M 的"P"表示具有 PoE 功能。PET-7H16M 模組符合 IEEE802.3af 乙太網供電標準 (classification, Class 1)，能藉由乙太網路獲得供電。乙太網路供電 (Power over Ethernet，簡稱 PoE) 是一種可以在乙太網路中透過雙絞線傳輸電力與資料到設備上的技術。PoE 不需要更改乙太網路的纜線架構即可運作，電源和控制信號在同一組雙絞線。
(Category 5 Ethernet cable)內傳輸，可降低電源佈線與維護成本，並能提升系統的可擴充性。除 PoE 供電外，PET-7H16M 模組還可以從 AC adapter 和電池等輔助電源供給電源。當總系統功率超過 PoE 網路的供電端 power sourcing equipment (PSE) 的負載容量時，使用其它輔助電源供用，PET-7H16M 模組也可用於標準以太網（非PoE）系統。 |
|
| |
|
 |
|
| |
|
|
使用 PET-7H16M 等 PoE 設備時，可選擇 ICP DAS “PoE” Switch -“NS-205PSE” 作為電源，NS-205PSE 自動檢測連接的設備是否為 PoE 設備。 這種機制可確保 NS-205PSE 同時協同工作 PoE 和非 PoE 設備。作為 PoE 設備的電源，NS-205PSE 要求其功率輸入範圍為 +46 ~ + 55VDC。 |
|
| |
|
