PET-7H16M 系列是一种建构在乙太网路连结与通讯能力为基础的高速同步数据采集模组，包括多个高速类比输入通道，FIFO 为2048 个样本，最大采样率高达 200kS/s，每个通道同时采样 16 位元 A/D 转换。
除类比输入通道外，各种I/O (数位输入/输出通道）多个通道混合至同一个模组内。
此模组类比输入通道的输入范围可由软体修改，数位输出通道具有短路和过载保护。 PET-7H16M 系列还提供 4 kV ESD 保护以及 2500 VDC 模组内隔离保护。
PET-7H16M 系列支持许多种类的 A/D 转换触发模式：软体触发，外部讯号同步 A/D 采集模式和外部数位讯号触发模式（后触发/预触发）。软体触发模式可以在需要时下命令触发进行连续或是N笔数据的 A/D 采集，而外部讯号同步 A/D 采集模式，采集的速度及数据笔数，皆由外部的电气讯号控制外部数位讯号触发模式, 设定好 A/D 采集的参数，再由外部的电气讯号触发始进行N笔数据的 A/D 采集。 |
|
|
|
 |
|
| |
|
1. 高速网路采集
乙太网路具有标准可靠，建置容易，传输距离长与传输速度快等诸多优点。其开放与普及的特性，不仅在整合IT端、企业端与现场端广泛使用，也成为工业通讯的主流规格。
目前绝大部分高速同步的资料撷取系统大多是由一部电脑主机搭配资料撷取卡采集资料。当通道数增多的时候，需要多张资料撷取卡。如果要采集资料的设备分布在多个不同的现场，就需要增加电脑主机的数量。这时候使用PET-7H16M 代替电脑与资料撷取卡的配置，将多个不同现场采集的资料透过网路传送到中央监控电脑，可以大幅降低建置配线的复杂度与时间成本，并享有即时监控设备状态与集中资料管理等优点。 PET-7H16M 可用于连续资料采集、间隔高速采集、与多通道同步采集，每个 AI 通道最高采集速度可达200 KHz。适用于工业生产自动控制、电化学、医学等各种机械、电子、物理讯号高速采集资料应用。 |
|
| |
|
|
|
| |
|

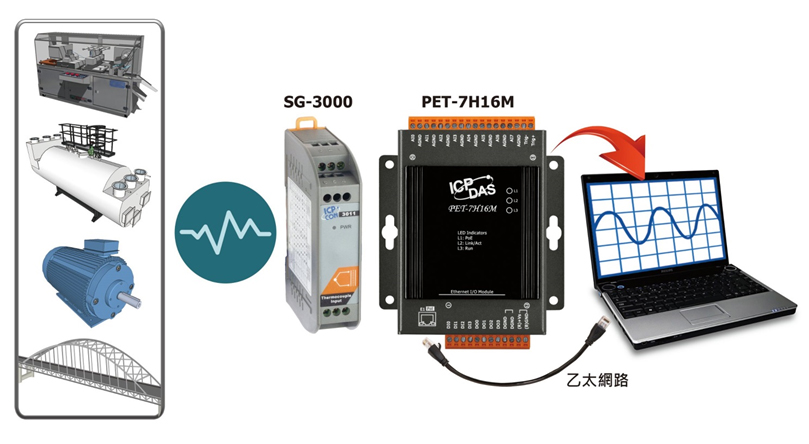

2. 温度，震动，应变高速量测应用
SG-3000 系列讯号调节模组（信号调理模块）可与各种感测器连接，对电流，电压，热电偶（热电偶），电阻温度感测器（RTD），应变规（应变计），加速规 （IEPE 加速度计）等不同的输入讯号进行滤波，隔离，放大，并转换成为一般量测范围的类比电压或电流输出. PET-7H16M 加上 SG-3000 系列讯号调节模组将，不仅可以同步监测电压，电流，温度，应变，振动等多样化的讯号，并且能够收集不同区域的即时数据，透过无远弗届，四通八达的乙太网路，传送到中央管理系统。 |
|
| |
|
 |
|
| |
|
| 模组名称 |
SG-3011/H |
SG-3013 |
SG-3016 |
SG-3017/SG-3027 |
| 输入 |
| 通道数 |
1 |
1 |
1 |
1/2 |
| 输入信号 |
Thermocouple |
RTD |
Strain Gauge |
IEPE Signal Conditioner |
| 支援类别 |
J, K, T, E, R, S, B, N, C, L, M, L2 |
Pt100
Ni120
Pt1000 |
±10 mV, ±20 mV,
±30 mV, ±50mV, ±100mV |
IEPE Current: 2 mA, 4 mA, 6 mA, 10 mA ± 5%
AC Signal Gain: 1, 10, 100 ± 2%
High Pass Filter: 10 Hz
Low Pass Filter: x1, x10 : 80 kHz; x100 : 50 kHz |
| 输出 |
| 通道数 |
1 |
1 |
1 |
1/2 |
| 输出信号 |
0 ~ 10 V,
0 ~ 20 mA |
0 ~ 5 V, 0 ~ 10 V,
0 ~ 20 mA,
4 ~ 20 mA |
±5 V, ±10 V,
0 ~ 5 V, 0 ~ 10 V,
0 ~ 20 mA |
AC Couple: ±10 V,
DC Couple: 1~28 V |
| 应用场合 |
| |
● HVAC 空调控制
● 石油化工行业
● 电子/半导体设备
● 水处理设备
● 锅爐/加热工业
● 热压模具 |
● VOC 燃烧控制
● 强烈腐蚀性测温
● 空/油压机械
● 太阳能生产设备
● 海水淡化设备 |
● 车辆材料研究
● 设备构造
● 船, 桥梁结构
● 建筑物结构监测 |
● 建筑结构
● 设备安全检知
● 机械运转振动量测
● 结构振动分析量测
● 减振效果测试
● 机台刚性测试 |
|
|
若您需要更多有关 SG-3000 的产品资讯，请参考如下连结
http://www.icpdas.com/root/product/solutions/signal_conditioning_modules/sg-3000/sg-3000_selection.html |
|
| |
|
3. 高电压大电流高速量测应用
DN-800 系列是一种电压衰减器和电流转换器，设计用于高电压和大电流应用。高电压和高电流可转换为 ±10 Vpp 信号，PET-7H16M 可通过 DN-800 系列读取 ±10 VDC 信号。通过使用 DN-800 系列和 PET-7H16M，可以高速测量和检索各种机器和 AC/DC 电机的功率数据，然后可以快速使用分析的数据开发模型来构建故障警告系统。 |
|
| |
|
| 型号 |
输入通道 |
输入类型 |
输入范围 |
CT 类型 |
Cable |
输出 |
 |
DNM-831I-100V-50A |
1 × Voltage,
1 × Current |
AC/DC |
±100 Vpp, ±50 A |
Clip-on Ø21 mm |
1.5 m/2.5 m |
±10 Vpp |
| DNM-831I-100V-200A |
±100 Vpp, ±200 A |
| DNM-831I-100V-500A |
±100 Vpp, ±500 A |
 |
DNM-831I-100V-1000A |
±100 Vpp, ±1000 A |
Clip-on Ø40.5 mm |
1.5 m |
±10 Vpp |
| DNM-831I-100V-2000A |
±100 Vpp, ±2000 A |
 |
DNM-844-50A |
4 × Current |
AC/DC |
±50 A |
Clip-on Ø21 mm |
1.5 m/2.5 m |
±10 Vpp |
| DNM-844-200A |
±200 A |
| DNM-844-500A |
±500 A |
 |
DNM-844-1000A |
±1000 A |
Clip-on Ø40.5 mm |
1.5 m |
±10 Vpp |
| DNM-844-2000A |
±2000 A |
 |
DN-843VI-600V |
3 × Voltage |
AC/DC |
±600 Vpp |
N/A |
N/A |
±10 Vpp |
 |
DN-848VI-10V |
8 × Voltage |
AC/DC |
±10 Vpp |
N/A |
N/A |
±10 Vpp |
| DN-848VI-80V |
±80 Vpp |
| DN-848VI-150V |
±150 Vpp |
 |
DN-843I-CT-1 |
3 × Current |
AC/DC |
±1 A |
Solid Core (closed) |
N/A |
±1.6 Vpp |
| DN-843I-CT-10 |
±10 A |
±10 Vpp |
| DN-843I-CT-20 |
±20 A |
±10 Vpp |
| DN-843I-CT-50 |
±50 A |
±4 Vpp |
|
|
若您需要更多有关 DN-800 的产品资讯，请参考如下连结
http://www.icpdas.com/root/product/solutions/signal_conditioning_modules/dn-800/dn-800_selection.html |
|
|
|
 |
|

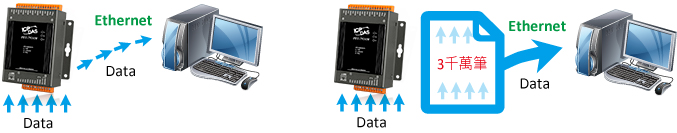

1. 资料传输模式 |
|
| |
1. |
连续即时传输 |
| |
|
采集 A/D 资料的同时, 将数据即时传输到 PC 端。 |
| |
|
| 同时采样的通道总数 |
每个通道的最大采样率 |
| 8 |
30 KHz |
| 4~8 |
60 KHz |
| 2~4 |
120 KHz |
| 1 |
200 KHz |
|
| |
|
|
| |
2. |
采集N笔数据后，再进行传输 (最高速 200 kHz/每通道) |
| |
|
a. 采集 A/D 资料时，会先将数据暂存在 PET-7H16M 的记忆体之中，等到 PC 端下命令，再把已采集好的数据传回 PC 端。 |
| |
|
(b1) 30 kHz 速度，可以存 125 秒
(b2) 200 kHz 速度，可以存 19.6 秒 |
| |
|
| 同时采样的通道总数 |
每个通道的最大采样率 |
| 1~8 |
200 KHz |
|
|
|
| |
|
 |
|
| |
|
2. A/D 触发模式
|
|
| |
1. |
软体命令触发 |
| |
|
由 PC端下命令设定好 A/D 采集的参数，再下命令触发后，开始进行连续或是N笔数据的A/D 采集。 |
| |
2. |
外部讯号触发模式 |
| |
|
由 PC端下命令设定好A/D 采集的参数，再由外部的电气讯号触发后，开始进行N笔数据的A/D采集。 |
| |
3. |

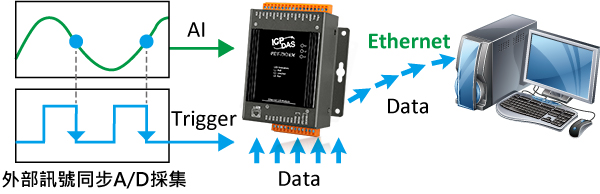

外部讯号同步A/D采集模式 |
| |
|
A/D 采集的速度及数据笔数，皆由外部的电气讯号控制，每一个电气讯号的负缘触发一次的 A/D 采集。 |
|
|
| |
|
 |
|
| |
|

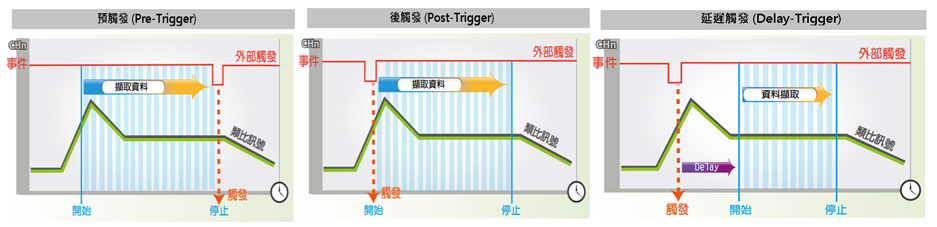

3. 外部讯号触发模式
|
|
| |
外部讯号触发模式，可以进行N笔数据的A/D采集。采集模式可以区分成两种 |
| |
1. |
预触发，采集N笔数据 |
| |
|
在收到触发讯号之前，A/D 数据就一直被采集，且暂存在 PET-7H16M 的记忆体之中。等到接收到触发讯号时，再将已采集的N笔数据传输到 PC 端。 |
| |
2. |
后触发，采集N笔数据 |
| |
|
接收到触发讯号后，才开始进行N笔数据的 A/D 采集。 |
|
|
| |
|
 |
|
| |
|

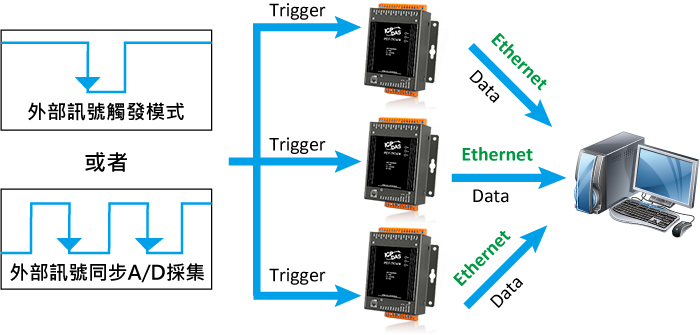

4. 多颗 PET-7H16M 间的A/D同步触发
|
|
| |
由 PC 端下命令，设定好 A/D 采集的参数，由外部的电气讯号触发，进行N 笔数据的A/D采集，或由外部讯号同步A/D 采集。 |
|
|
| |
|
 |
|
| |
|
5. PC 端软体工具
|
|
| |
1. VC, C#, VB.NET API & Demo
2. LabVIEW 开发工具与 Demo |
|
|
| |
|
 |
|
| |
|
6. 内建 Web 伺服器
每台 PET-7H16M 模组内建了 Web 伺服器，使用网页浏览器即可登入 PET-7H16M 模组设定模组参数并能监控远端的 I/O 状态。 |
|
| |
|
 |
|
| |
|
7. 安全管理
用户需要提供帐号与密码才能登入 PET-7H16M 模组的 Web 伺服器。 PET-7H16M 系列模组也提供一个 IP 过滤器，能允许或阻挡来自特定 IP 位址或某个区段的 IP 的造访。 |
|
| |
|
8. 支援 Modbus/TCP 通信协定
透过 Modbus/TCP 通信协定，PET-7H16M 系列模组能与大部分的 SCATA 与 HMI 图控软体整合，轻松实现远端 I/O 设备监控。 |
|
| |
|
9. Automatic MDI / MDI-X Crossover for Plug-and-play
RJ45埠支持自动协商及自动侦测MDI或MDI-X进行切换。 |
|
| |
|
10. 恶劣环境下的高稳定性
PET-7H16M 系列模组能适应恶劣工作环境，具有坚固性、高稳定性和高可靠性。
● 宽温工作温度: -25 ~ +75°C
● 储存温度: -30 ~ +80°C
● 相对湿度: 10 ~ 90% RH (无凝结) |
|
| |
|
11. PoE (乙太网路供电)
PET-7H16M 的 "P" 表示具有PoE功能。 PET-7H16M 模组符合 IEEE802.3af 乙太网供电标准 (classification, Class 1)，能藉由乙太网路获得供电。乙太网路供电 (Power over Ethernet，简称PoE) 是一种可以在乙太网路中透过双绞线传输电力与资料到设备上的技术。 PoE 不需要更改乙太网路的缆线架构即可运作，电源和控制信号在同一组双绞线。
(Category 5 Ethernet cable)内传输，可降低电源布线与维护成本，并能提升系统的可扩充性。除PoE供电外，PET-7H16M 模组还可以从 AC adapter 和电池等辅助电源供给电源。当总系统功率超过 PoE 网路的供电端power sourcing equipment(PSE) 的负载容量时，使用其它辅助电源供用，PET-7H16M 模组也可用于标准以太网（非PoE）系统。 |
|
| |
|
 |
|
| |
|
|
使用 PET-7H16M 等 PoE 设备时，可选择 ICP DAS “PoE” Switch - “NS-205PSE” 作为电源，NS-205PSE 自动检测连接的设备是否为 PoE 设备。这种机制可确保 NS-205PSE 同时协同工作 PoE 和非 PoE 设备。作为 PoE 设备的电源，NS-205PSE 要求其功率输入范围为 +46 ~ + 55 VDC。 |
|
| |
|
