DN-37/DN-37-A/DN-37-381/DN-37-381-A
I/O Connector Block with DIN-Rail Mounting and 37-pin D-sub Connector


Model: DN-37/DN-37-A Model: DN-37-381/DN-37-381A



DN-37/DN-37-A
  • I/O Connector Block with DIN-Rail Mounting
  • Two 37-pin D-sub connector (One for expansion)
  • Pin to Pin screw terminal for I/O connected
  • Pitch : 5.08 m/m

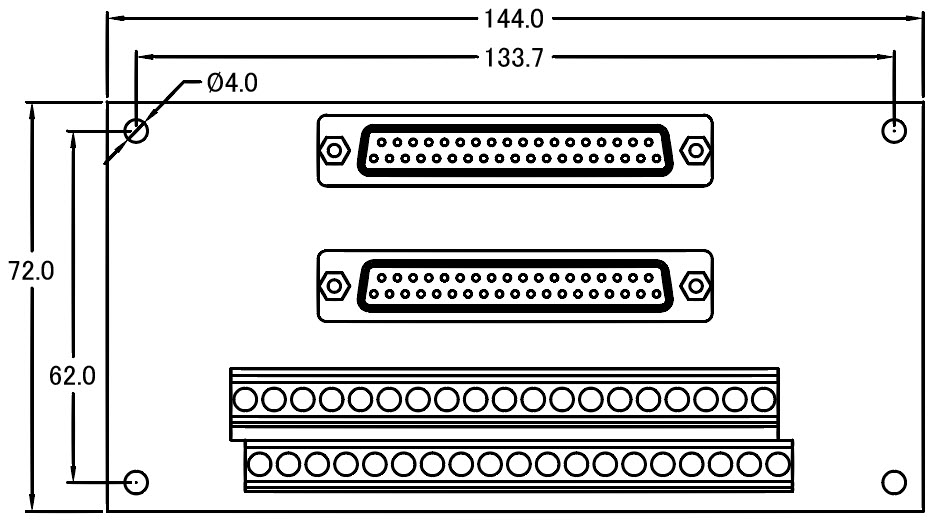

  • PCB Dimensions (L x W): 144 mm x 72 mm
  • Current rating:1 A Max.
  • Dielectric withstanding voltage: 250VAC for 1 minute
  • DC rating: 50 V Max.


DN-37-381
  • I/O Connector Block with DIN-Rail Mounting
  • Two 19-pin header
  • Pin to Pin screw terminal for I/O connected
  • Pitch : 381mm(0.150inch)

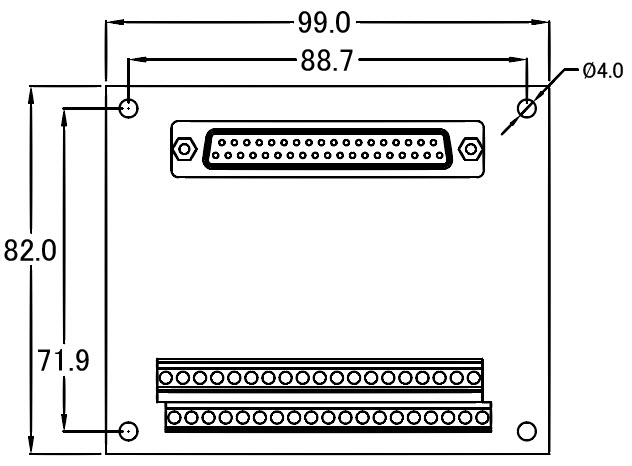

  • PCB Dimensions (L x W): 99 mm x 82 mm

Model
Connector
DIN-Rail Mounting
37-pin D-sub Cable
Male to Male
Male to Female
DN-37 D-sub 37-pin connector x 2
19-pin header x 2
Yes
2.0 M x 1
-
DN-37/2
Yes
2.0 M x 1
-
DN-37/N
-
1.0 M x 1
-
DN-37-A
Yes
-
1.0 M x 1
DN-37/N-A
-
-
1.0 M x 1
DN-37-AM/2
Yes
-
2.0 M x 1
DN-37-381 D-sub 37-pin connector x 1
19-pin header x 2
Yes
1.0 M x 1
-
DN-37-381-A
Yes
-
1.0 M x 1

DN-37 Series
DN-37 CR I/O Connector Block (Pitch= 5.08 mm) with DIN-Rail Mounting and D-sub 37-pin connector (RoHS)
Include one CA-3710 (37-pin Male-Male D-sub cable 1.0 M)
DN-37/2 CR I/O Connector Block (Pitch= 5.08 mm) with DIN-Rail Mounting and D-sub 37-pin connector (RoHS)
Include one CA-3720 (37-pin Male-Male D-sub cable 2.0 M)
DN-37/N CR DN-37 without DIN-Rail Mount (RoHS)
DN-37-A Series
DN-37-A CR I/O Connector Block (Pitch= 5.08 mm) with DIN-Rail Mounting and Dsub 37-pin connector (RoHS)
Include one CA-3710A (37-pin Male-Female D-sub cable 1.0M)
DN-37/N-A CR DN-37-A without DIN-Rail Mount (RoHS)
DN-37-AM/2 CR I/O Connector Block (Pitch= 5.08 mm) with DIN-Rail Mounting and D-sub 37-pin connector (RoHS)
Include one CA-3720AM (37-pin Male-Female D-sub cable 2 M)
DN-37-A Series
DN-37-381 CR I/O Connector Block (Pitch=3.81 mm) with DIN-Rail Mounting and and D-sub 37-pin connector (RoHS)
Include one CA-3710 (37-pin Male-Male D-sub cable 1.0 M)
DN-37-381-A CR I/O Connector Block (Pitch= 3.81 mm) with DIN-Rail Mounting and and D-sub 37-pin connector (RoHS)
Include one CA-3710A (37-pin Male-Female D-sub cable 1.0 M)

CA-3710 Male-Male D-sub cable 1M (45°)
