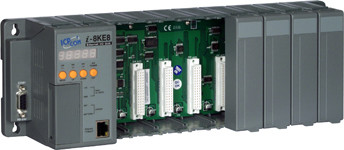

I-8KE4/I-8KE8/I-8KE4-G/I-8KE8-G
Embedded Ethernet I/O Unit


Model: I-8KE4-G Model: I-8KE8-G

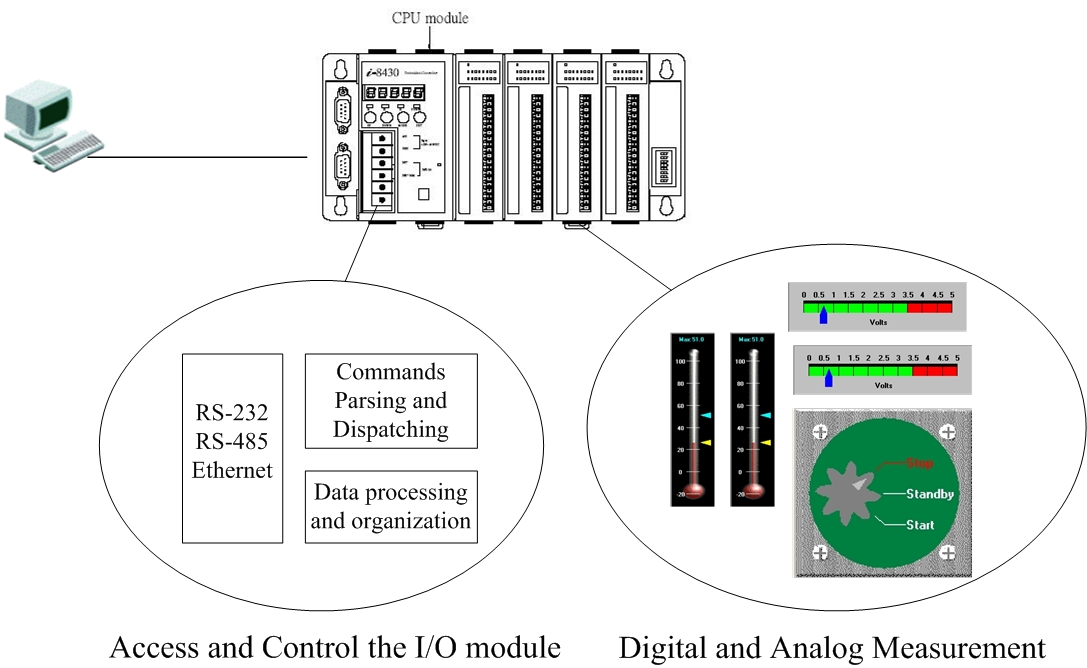

I-8KE4 與 I-8KE8是具有內建DCON 通訊協定(韌體) 的串列埠型 I/O 單元。透過乙太網路介面或RS-232串列埠通訊介面同時能支援 8K 和 87K 兩個系列大部分產品。泓格科技提供相當多類型的的 I/O 模組 (例如 DI, DO, DIO, AI, AO, Counter/Frequency...等等)。足以做為遠端資料收集和控制,環境監測、電源管理、工廠自動化等各種工業控制領域。

I-8KE4 與 I-8KE8 的 CPU 是 16-bit 的 80186-80 (80M Hz),透過內部的韌体 (firmware) ,除了使用 I/O 模組原本的功能(輸出、輸入、開機值、安全值、上限值、下限值) 之外,還可建立模組間的相互關連性。例如當 AI模組的輸入值超過某一上、下限值時,可以將此訊息直接連接到另一個 DO 模組做即時的警報輸出。

在軟体的支援部分,我們提供了許多免費的開發工具 (SDK) 和 Demo,例如 DLL, ActiveX, Labview driver, Indusoft driver, Linux driver, OPC server ... 等等。

雖然泓格提供的開發工具軟體都是使用串列埠通訊介面, 但只要經由安裝VxComm Utility 這個工具軟體就能產生虛擬的COM Port 去對應 Ethernet Port, 經由虛擬COM Port的使用 I-8KE4 與 I-8KE8上面的 I/O 可以很快且容易地整合到使用者的系統之中.

  • 支援 IPv4.
  • 支援 RS-232 串列埠通訊介面與 Ethernet 通訊介面
  • 支援 DCON 通訊協定
  • 底板雙 Bus 的設計能同時支援 I-8K 及 I-87K 系列的 I/O 模組, 例如 DI/DO, AI/AO, Counter/Frequency 等模組
  • 集中插槽插卡式的設計省去 8K 及 87K I/O 模組間在電源及通訊方面佈線的時間。
  • 透過 VxComm Utility工具, 個人電鬧端能使用虛擬COM port與遠端的 Ethernet I/O 溝通。

    注意事項: 遠端的 Ethernet I/O必須具備泓格公司提供的XServer程式架構才能使用虛擬COM Port的功能。

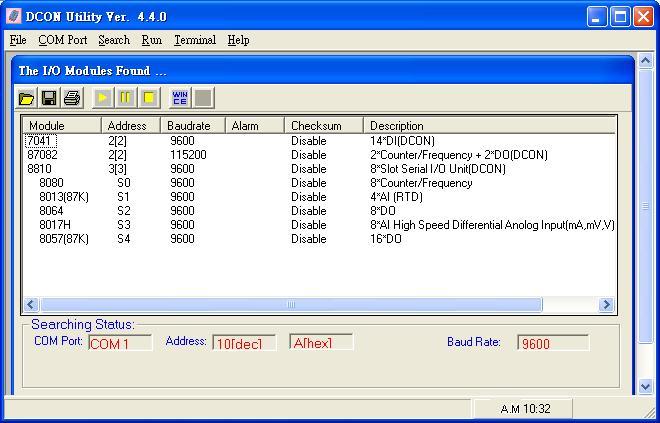

  • 透過 DCON Utility 能經由 RS-232 串列埠通訊介面或 Ethernet 通訊介面對 I/O 模組做組態設定。

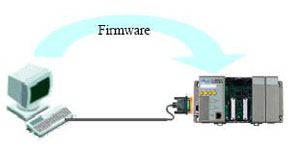

  • 韌體(firmware)可透過RS-232串列埠(COM 1)更新。

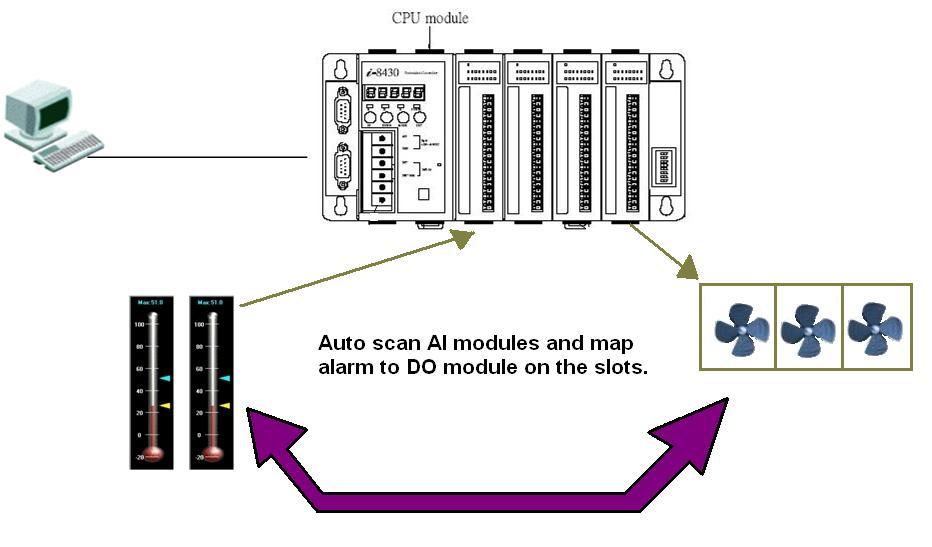

  • 韌體 (Firmware)自動取得插槽上所有類比輸入模組(AI)的數據,若判斷數值超過或低於設定的警戒值,能自動對插槽上指定的數位輸出模組(DO)做輸出。
  • 內建雙看門狗的機制使系統能在惡劣的環境下可靠的運作。
  • 主機四周均有通風散熱口設計讓系統能耐受 -25 ~ +75°C 的工作溫度。
  • 主機背後具備鋁軌夾方便主機固定於控制機箱內部。
  • 提供框架接地的設計,順著設備接地導線能將累積的靜電(enhanced static protection (ESD) )導引到大地, 提高模組在使用上的可靠度。
  • 提供各類型的免費軟体開發工具 (SDK), 如 DLL, ActiveX, Labview driver, Indusoft driver, Linux driver, OPC server...等。

Note: issues that SMMI 5-Digit LED Display will shows "E0001"and autoexec.bat can't auto run file, updating OS Image can solve it.
Please refer http://ftp.icpdas.com/pub/cd/8000cd/napdos/8000/compare_controller.htm

Models I-8KE4 I-8KE8
CPU 模組
CPU 相容於 80186-80 (16-bit 及 80 MHz)
SRAM 512 KBytes
Flash 512 KBytes
EEPROM 2 KBytes
NVRAM
RTC (萬年曆時鐘)
硬體序號
內建看門狗機制
通訊介面
COM 0 RS-485 串列埠, CPU 與 87K 模組通訊專用
COM 1 RS-232 串列埠, 更新韌體( firmware)用
COM 2
COM 3
COM 4
Ethernet Port 相容於 10BaseT NE2000
SMMI (控制面板)
5 個數字型顯示器
3 個可程式控制的 LED 指示燈
4 個按鍵
底板 I/O 槽數
Slot Number 4 槽 8 槽
Mechanical
尺寸 230 mm x 110 mm x 75.5 mm 354 mm x 110 mm x 75.5 mm
ާ操作環境
ާ操作溫度 -25 °C ~ +75 °C
儲存溫度 -30 °C ~ +85 °C
溼度 5 ~ 95%, 無凝露
電源部分
防呆保護 電極反向電源保護
3仟伏靜電隔離
輸入電源 10 ~ 30 VDC
電源功率 20 W
消耗功率 3.9 W 5.1 W

I-8KE4 I-8KE4 4 槽乙太網路型 I/O 單元
I-8KE8 I-8KE8 8 槽乙太網路型 I/O 單元
I-8KE4-G I-8KE4 4 槽乙太網路型 I/O 單元, 灰色系列
I-8KE8-G I-8KE8 8 槽乙太網路型 I/O 單元, 灰色系列

KA-52F AC100 ~ 250 V 輸入, DC 24 V/1 A 輸出, 扁頭型的電源供應器
DIN-KA52F 具35 mm軌道固定裝置的KA-52F變壓器
DP-660 AC 85 ~ 270 V 輸入, DC 24 V/1.7 A 和 5 V/0.5 A 輸出的電源供應器
DP-665 AC 85 ~ 270 V 輸入, DC 24 V/2.5 A 和 5 V/0.5 A 輸出的電源供應器
DP-1200 AC 85 ~ 264 V 輸入, DC 24V/5A 輸出的電源供應器
