tZT-P4C4
ZigBee 無線 4 通道隔離型數位輸入和 4 通道隔離型數位輸出模組


~ NEW ~
Model: tZT-P4C4

  • 使用 ISM 2.4 GHz 的全球通用頻段
  • 相容於 IEEE 802.15.4 無線通訊規範
  • 相容於 ZigBee 2007 Pro 規範
  • 無線傳輸範圍可達 300 公尺空曠直線可視距離
  • 支援 GUI 圖形化介面進階設定工具 (Windows 版本)
  • 支援無線通訊支援 AES-128 加密技術 (被動式)
  • 支援 ZigBee 無線中繼器功能
  • 4 通道數位輸入和 4 通道數位輸出
  • 所有數位輸入通道皆支援 16 位元計數器
  • Sink-type 數位輸出通道,具備過載保護
  • 提供突波保護與 ESD 保護
  • 可配置開機值 (Power-on Value) 與安全值 (Safe Value)
  • 支援導軌式安裝

tZT-P4C4是一結合 ZigBee 通訊協定的無線 I/O 模組; tZT-P4C4 提供 4 通道隔離型數位輸入和 4 通道隔離型數位輸出,數位輸入通道可以依據使用者接線方式為 source- type 輸入,且所有的輸入通道都可以使用 16 位元的計數器。tZT-P4C4 數位輸出支援 sink-type 輸出並具備短路保護功能,且可設定開機和安全模式下的輸出值。可靠度則具備 4 kV 靜電防護和 2500 VDC 的內部隔離。

tZT-P4C4點數相對於常用ZT模組較少,除了適用少點數客戶之外,同時具備減小尺寸及省電等優點。


數位輸入/計數器
輸入通道 4
輸入型態 濕接點 (流出)
On 電壓準位 +6 VDC ~ +50 VDC
Off 電壓準位 Max. +5 VDC
計數器 頻道 4
最大計數值 65535 (16-bit)
最高輸入頻率 100 Hz
最小脈波寬度 5 ms
輸入阻抗 10 KΩ, 0.66W
過壓保護 ± 70 VDC
數位輸出
輸出通道 4
輸出型態 濕接點 (流入)
負載電壓 +3.5 ~ +50 VDC
最大負載電流 700 mA/通道
過壓保護
過載保護
開機值 有 (程式配置)
安全值 有 (程式配置)

通訊界面
無線通訊標準 ZigBee 2007 Pro
無限輸出功率 11 dBm (Max. 19 dBm)
天線 2.4GHz – 3dBi PCB天線
傳輸距離(LOS) 300 m
通訊協定 DCON及ModBus
看門狗 模組(1.6秒)及通訊(可編程)
LED指示燈
ZigBee通訊狀態 綠燈x1
電源狀態 紅燈x1
EMS保護
ESD (IEC 61000-4-2) ±4 kV 於接觸端子
EFT (IEC 61000-4-4) ±1 kV 於電源
電源
輸入電壓範圍 +10 VDC ~ +30 VDC
功耗 1 W Max.
機構
尺寸(長 x 寬 x 高) 52 mm x 98 mm x 27 mm
安裝方式 導軌式安裝
工作環境
操作溫度 -25 ~ +75°C
儲存溫度 -30 ~ +80°C
相對溼度 10 ~ 95% RH(無凝露)

tZT-P4C4 CR ZigBee 無線 4 通道隔離型數位輸入和 4 通道隔離型數位輸出模組 (ZigBee Router) (RoHS)

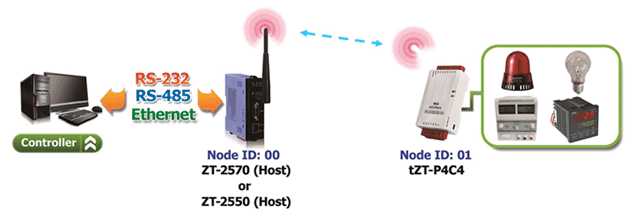

重要提醒: ZigBee 無線 I/O 模組擷取的 I/O 資訊,必須透過 ZigBee 轉換器進行資料採集,使用者可以依據自身需求,參考 ZT-2550, ZT-2570 或是 ZT-USBC 模組.

MDR-20-24 24 VDC/1.0 A, 24 W 電源供應器 (可導軌式安裝)
ZT-2510 CR ZigBee 無線訊號中繼器 (Slave, ZigBee Router) (RoHS)
ZT-2550 CR ZigBee 無線 RS-485/RS-232 轉換器 (Host, ZigBee Coordinator) (RoHS)
ZT-2570 CR ZigBee 無線 Ethernet/RS-485/RS-232 轉換器 (Host, ZigBee Coordinator) (RoHS)
