MDC-211-ZT


~ NEW ~
Model: MDC-211-ZT

  • 相容於 2.4G(IEEE802.15.4/ZigBee 2007 Pro規範)
  • 無線傳輸範圍可達 700公尺空曠直線可視距離
  • 支援 Modbus TCP/RTU通訊協定
  • 為 ZigBee/RS-232/RS-485 設備擴充乙太網路連線能力
  • 降低讀寫資料的時間 ,提升系統效能
  • 可以執行多達 240條的 Modbus輪詢命令
  • 可收集管理 DI/DO/AI/AO各 9600筆資料
  • 提供網頁界面,無須額外安裝軟體
  • 使用 CSV檔案編輯組態設定 ,支援匯出/匯入功能

功能
MDC-211-ZT 為泓格科技所開發的Modbus 資料集中器,具備乙太網路、ZigBee 無線通訊、RS-232 與RS-485 通訊界面,能 將Modbus RTU 設備連結到乙太網路中;MDC-211-ZT 會依據使用者自訂的命令表,依序讀取Modbus RTU 設備的資料,並 將不同Modbus RTU 設備的資料整合為連續位址的格式,使得遠端監控主機可從乙太網路連結到MDC-211-ZT,一次存取多個 Modbus RTU 設備的資料。
透過MDC-211-ZT 的Modbus 資料集中管理功能,以及乙太網路便捷的連結與通訊能力,即可快速建立穩定的遠端監控系統, 讓使用者能夠大量簡化資料採集的難易度、並降低乙太網路的流量負荷,以提高系統效能。

優勢
使用MDC-211-ZT Modbus 資料集中器,不僅可以幫助使用者管理近處RS-232/RS-485 上的Modbus RTU 設備,連遠處不易佈線的環境,都可以透過ZigBee 無線網狀網路的通訊優勢,輕易的連結遠端分散的ZT-2000 I/O 系列模組與一般Modbus RTU 設備。
尤其在各種產業廣泛使用的數據採集與監控系統 (Supervisory Control and Data Acquisition,SCADA) 中,使用MDC-211-ZT Modbus 資料集中器,僅需經過簡單的設定,就能將分散的Modbus RTU 設備與ZigBee I/O 模組連結到乙太網路,是一個能 夠讓使用者快速的建立遠端監控系統的最佳方案。
內建網頁伺服器,支援網頁操作
MDC-211-ZT 提供簡單、友善的網頁操作介面,用戶只需可上網的電腦,就可透過網頁瀏覽器 (Browser) 登入MDC-211-ZT 的網頁進行設定,同時可即時檢測MDC‐211-ZT 每個Modbus RTU 命令的連線是否發生異常及其更新頻率。

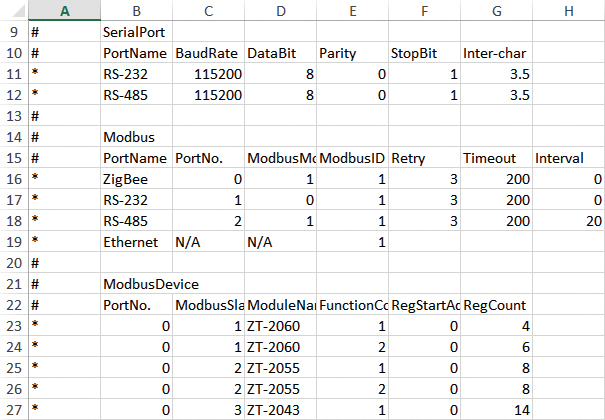

支援CSV(Comma‐Separated Values)檔案設定參數
CSV 是一種文字檔格式,能夠在試算表軟體或純文字檔中編輯,具有容易使用,容易閱讀與維護的優點。MDC-211-ZT 的參數 設定,包含Modbus TCP 通信的ID 與埠號、序列埠通信參數設定與Modbus RTU 命令設定,亦可在*.csv 檔案編輯設定完成。 經由網頁界面匯入MDC-211-ZT,就可以開始監控遠端Modbus RTU 設備的資料。
支援ZigBee 通訊協議
泓格科技的 ZT 系列模組中,不僅包含多款 ZigBee to Modbus Digital/Analog I/O 模組,更是提供 ZigBee to RS-232/RS-485/乙太網通訊介面的訊號轉換器,可將一般 Modbus 設備升級為 ZigBee 無線設備。
泓格科技的 ZT 系列產品優勢在於擁有 ZigBee 低成本、低功耗的特色之外,通過 FCC ID 認證,並提供高達 700 公尺 (Line of Sign, LOS) 標準傳輸距離的無線通訊能力,再加上動態的網狀(mesh) 網路,讓使用者在佈線不易的環境中,依然能夠輕易地 監控 Modbus 設備資訊。

型號 MDC-211-ZT
無線規格
RF 通道數 16
天線(2.4 GHz) 5 dBi 全向性天線
RF 發射功率 11 dBm
傳輸距離 (LOS) 700 公尺 (預設)
EMI 認證 FCC/FCC ID, CE (不包含RED 認證)
乙太網路
連接埠 x1, 10/100 Base-TX
通訊協定 Modbus TCP Slave
序列埠 (COM)
RS-232 x1, (TxD, RxD and GND)
RS-485 x1, (D+, D-)
波特率 1200 ~ 115200 (bps)
資料格式 N81, N82, O71, O81, E71, E81, S71, S81, M71, M81
通訊協定 Modbus RTU Master/Slave
Modbus 通信命令 支援最高 240 個 (ZigBee/RS-232/RS-485 三個通訊埠加總)
內建暫存器位址 AI/AO/DI/DO 各 9600 個
機構
外殼金屬 金屬
尺寸 (L x W x H) 120 mm x 33 mm x 116 mm
安裝方式 壁掛安裝
電源
電源保護 電源反極性保護
EMS 保護 ESD, Surge, EFT
輸入範圍 +10 VDC ~ +30 VDC
功耗 5 W @ 24 VDC
環境參數
運作溫度 -25 ~ +75°C
儲存溫度 -30 ~ +80°C
相對濕度 10 ~ 90% RH, 非冷凝 (Non-condensing)

MDC-211-ZT CR ZigBee Modbus data concentrator with 1 x Ethernet, 1 x RS-232 and 1 x RS-485 (RoHS)

External Antenna 2.4 GHz 增益天線, RP-SMA Male (Plug)
Extension Cable 3S00x-1, RG58A/U x Meter Long RP-SMA (male) to RP-SMA (female)
