UA 系列 IIoT 通訊服務器連接 IT 與 OT,整合雲端 Cloud 與 Web 行動 APP
泓格推出雲端物聯網解決方案,提供 UA 系列工業物聯網 (IIoT) 通訊服務器,讓前端設備聯網上雲端,連接 IT、OT、Cloud、Web APP,整合雲端物聯網,改善系統效能,提昇工業物聯網全球競爭力。

支援 OPC UA 工業自動化通訊標準,連接 IT 與 OT,整合設備資訊連上雲端,達到跨平台遠端監控。
支援 MQTT 物聯網主動式 M2M 傳輸技術,加速雲端訊息交流,優化網路資源利用效率。
支援 Data Logger 資料紀錄功能,定時紀錄 I/O 狀態,自動存入本地端 CSV 檔,或直接匯入遠端資料庫。
支援 IFTTT 雲端邏輯控制,結合 Web 行動 APP,設備可訊息通知 LINE, FB, Mail, 微博... 500 多種 APP。
支援 Modbus 通訊協議,連接泓格 Modbus TCP/RTU/ASCII 遠端 I/O 模組及第三方 Modbus 裝置
支援 EtherNet/IP 通訊協議,連接泓格 EtherNet/IP 遠端 I/O 模組 EIP-2000 系列。
支援 Cloud 雲端平台,可連線至Amazon AWS, IBM Bluemix 及 微軟 Azure 等 IoT 平台,將I/O 資料上傳出去

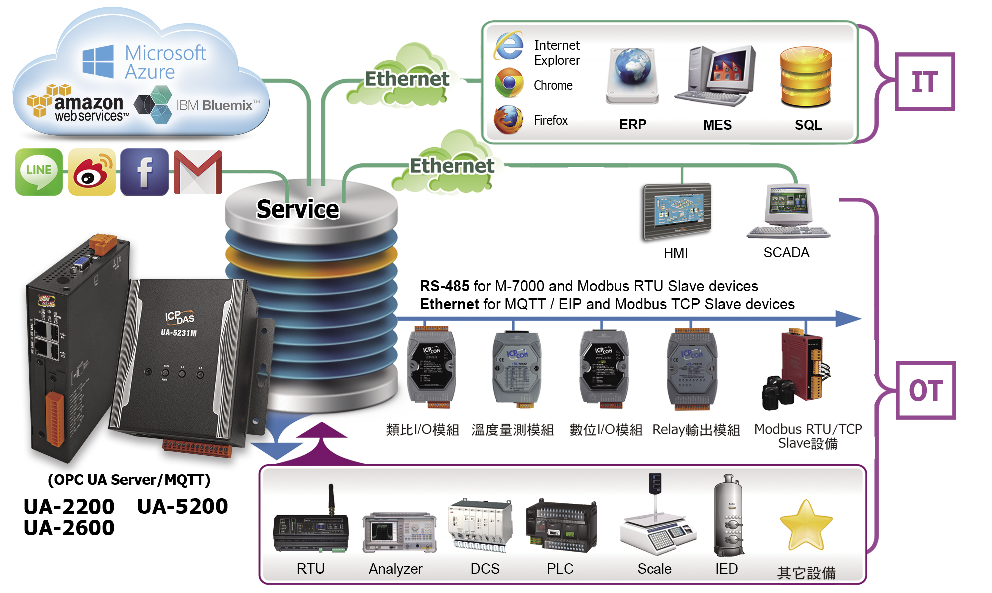

  UA 系統架構





  IT 整合與技術





技術 :

• OPC UA: 最新工業自動化通訊標準。
• MQTT: 物聯網主動式傳輸技術。
• Data Logger: 本地 Log 資料紀錄 和 匯入遠端 DB 資料庫。
• IFTT: 雲端邏輯控制 (IF This Then That)。
• Cloud: 工業物聯網 IIoT 雲端連結技術


  OT 整合與技術









技術 :

• OPC UA: 最新工業自動化通訊標準。
• MQTT: 物聯網主動式傳輸技術。
• Modbus: 工業自動化系統廣泛運用的通訊協定技術。
• EtherNet/IP: 工業乙太網路通訊協議,基於 TCP/IP 通訊協定可相容於工廠及企業端網路。




TOP | HOME

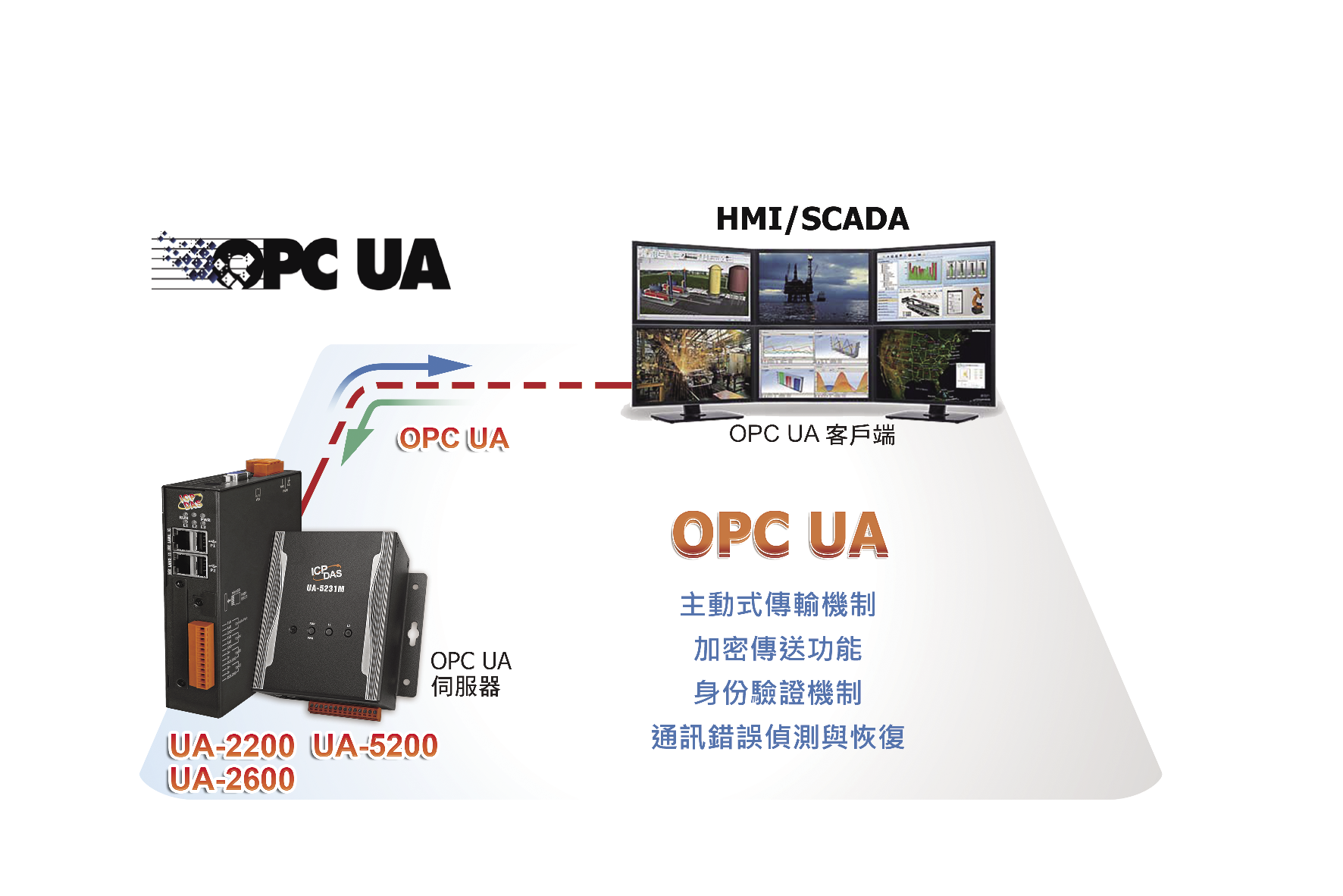

  內建 OPC UA Server 服務

符合 IEC 62541 工業自動化統一架構通訊標準,提供主動式傳輸, 加密傳送 (SSL/TLS), 身份驗證 (X.509 憑證/帳密), 通訊錯誤偵測與恢復機制等服務功能,讓 SCADA 或 OPC UA Client 連線,可建置 OPC UA Tag 多達 8000 點,允許 OPC UA Client 連線時最高 20 個任務 (Sessions) 數量。





  內建 MQTT Broker 服務

內建一個 MQTT Broker 並符合 MQTT V.3.1.1 版協議,提供物聯網主動式 M2M 通訊傳輸, QoS 訊息品質機制 與 保留機制, 身分驗證與通訊加密, 最後留言 (Last Will), MQTT Client Driver 等功能,Broker 可連線多達 400 個 MQTT Client。

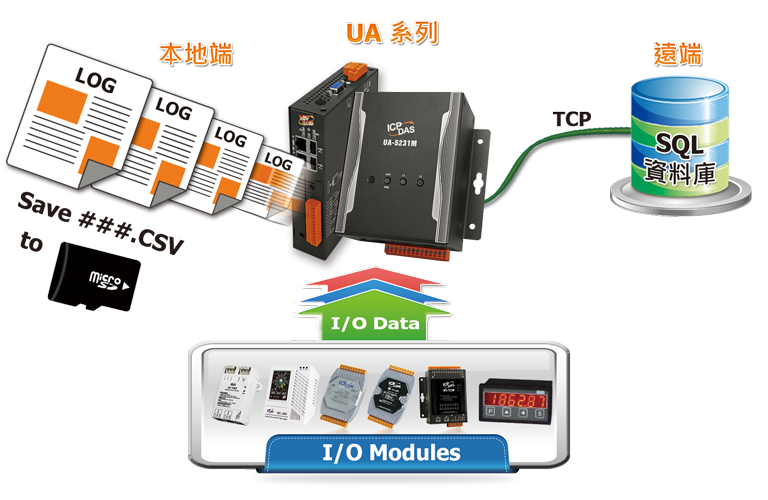

  I/O 數據採集可直接匯入遠端資料庫和本地端 LOG 紀錄檔

UA Data Logger 可設定時間來定時紀錄 UA 底下連線裝置的 I/O 變化,本地端以CSV 格式,遠端可連接遠端資料庫(目前支援MS SQL,My SQL 和 MariaDB 開發中),將這些變化儲存。本地端,使用者更可設定時段指定間隔時間,產生及分割CSV 檔案。

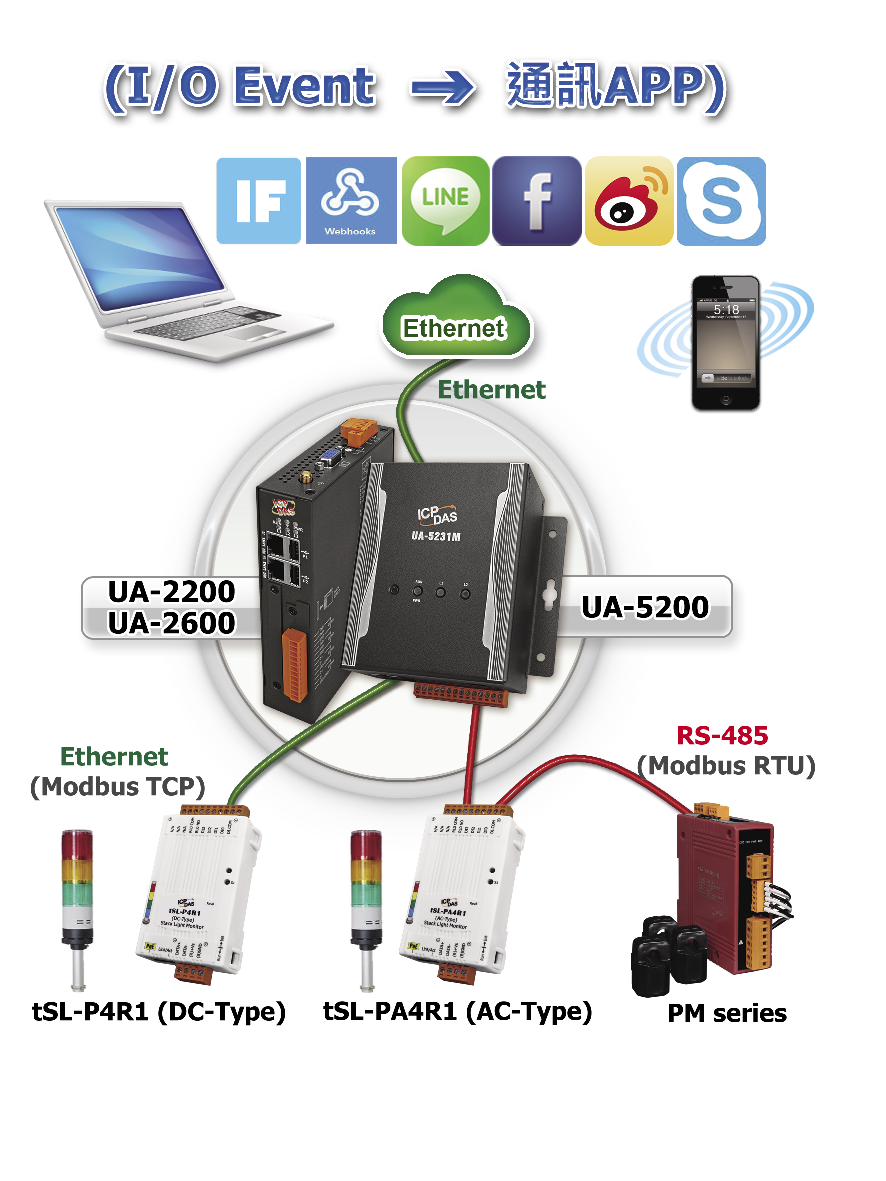

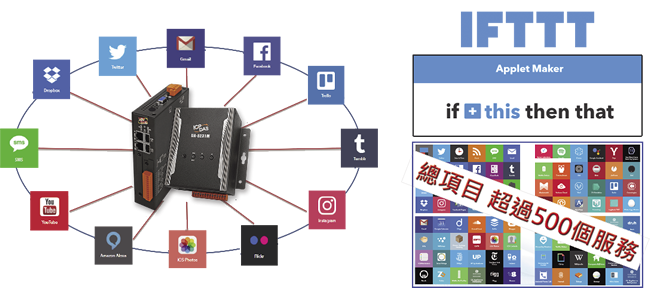

  支援雲端邏輯控制 IFTTT 與 社群 APP 通知功能 (如: LINE, 臉書, 推特, 微博...)

UA 運用 IFTTT 雲端平台自動連結功能,當發生特殊事件時,發出訊息通知到指定的 Line, Facebook, Twitter, Gmail, 微博… 等常用社群或軟體,快速以 APP 行動訊息通知用戶。可設定裝置的 I/O 變化為事件條件觸發至 IFTTT 雲端服務,IFTTT 的邏輯控制 (If this, then that) 會立刻發送訊息至設定的 Web 服務中 (500 多種),讓個人或群組即時得知 UA 的 I/O 事件,快速做出反應與處理。





TOP | HOME


  支援 Ethernet 及 Serial 通訊模組

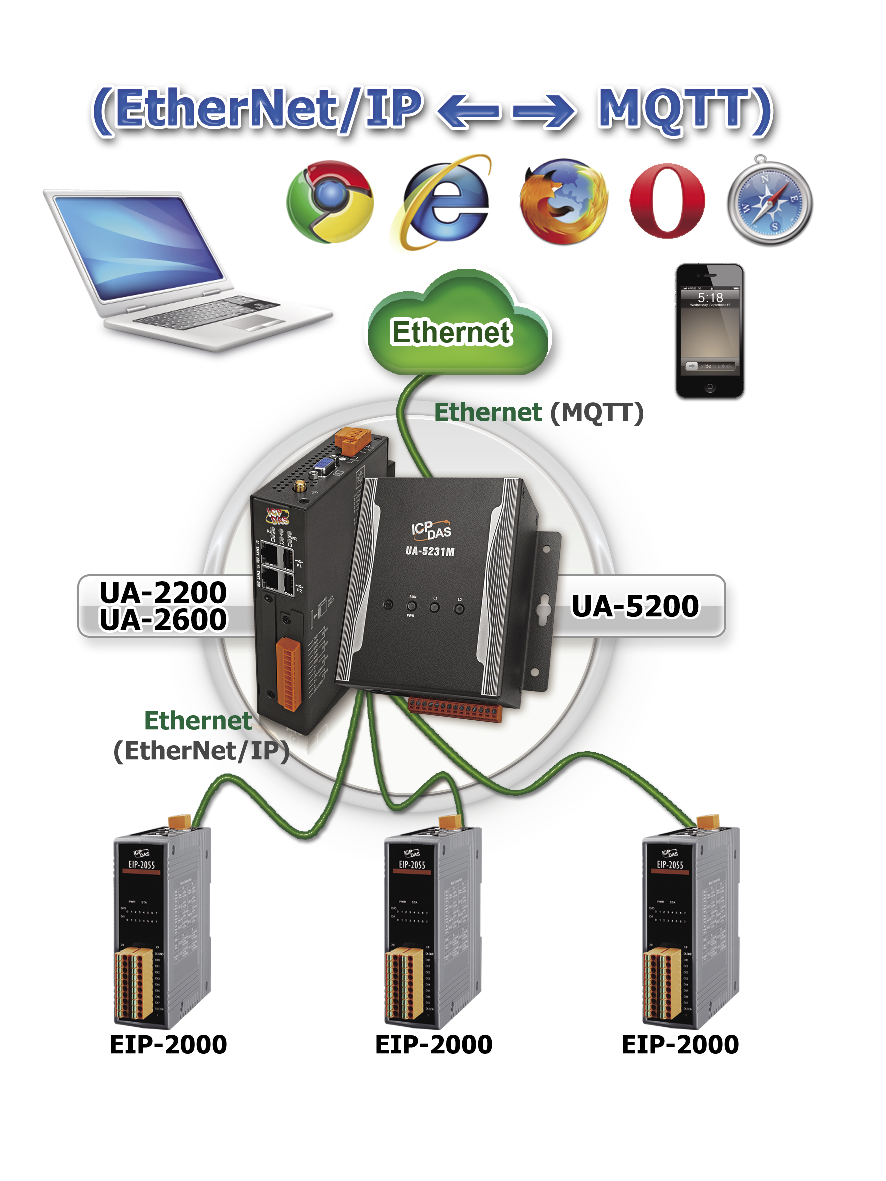

Ethernet 通訊可支援 Modbus TCP、MQTT 及泓格 EtherNet/IP 模組連線:
  * Modbus TCP Slave 設備最多可連接 100 台。
  * MQTT 模組設備最多可連接 200 台。
  * EtherNet/IP 模組 EIP-2000 系列最多可連接 50 台。
Serial 通訊則提供 3 個 RS-232/RS-485 Serial 通訊埠介面,支援Modbus RTU/ASCII 模組連線:
  * Modbus RTU/ASCII Slave 設備每個通訊埠最多可連接 32 台。
透過 UA Web 介面可快速設定模組,亦可顯示即時模組狀態。





  提供 Function Wizard 專案精靈導引功能

UA 的 Web UI 提供精靈式專案導引步驟框,一步步導引用戶建置專案與功能的流程,完成步驟即可完成功能與專案,並上傳與執行。集合二十餘種通訊轉換、Azure 連線、本地資料紀錄、遠端資料庫、功能設定、PID 運算、事件訊息發送(Line, Facebook, Twitter) 等功能的引導流程,讓使用者透過功能精靈一步一步將所需專案建置出來,即使新手亦可快速完成建置。







  支援 Cloud 雲端平台連接功能

UA 可主動連線至Amazon AWS、IBM Bluemix 及微軟 Azure 等IoT 雲端平台,將I/O 資料上傳出去。




TOP | HOME

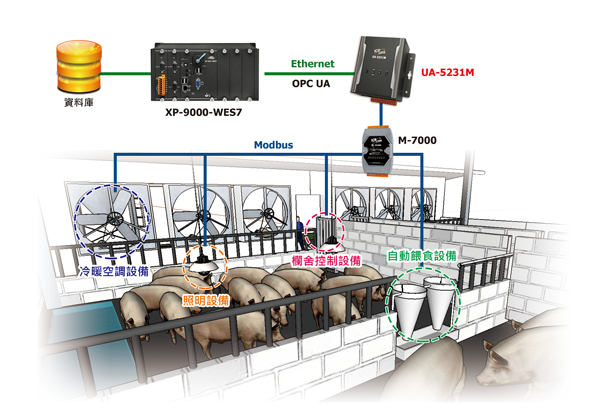

養殖場自動化飼育方案
養殖場方案透過 UA-5231M 及底下 M-7000 模組控制現場降溫/保溫/通風等環境設備、燈光照明設備、自動餵食設備及欄舍控制等設備。上端控制器 XP-9000 管理每日每個欄舍餵飼及飲水設備並統整當日的給水量、飼料量及飲食量到資料庫中儲存,進而分析資料、調整方案,以規劃出最佳飼育法及應用。

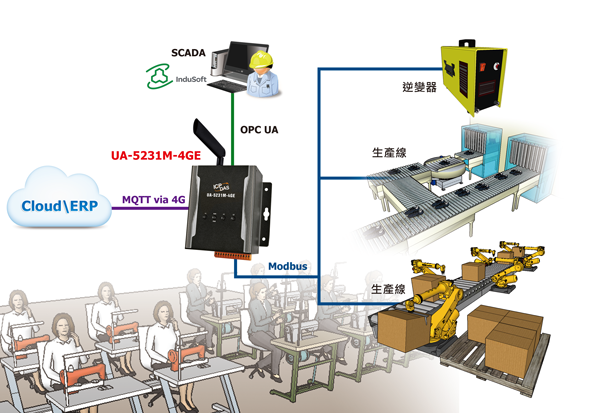

工廠自動化方案
工廠自動化方案使用 UA 控制器取得產線的安全資訊及逆變器的溫度、電壓、電流狀態等資訊, 傳輸到現場 SCADA 圖控,進行實時的廠間管理。此外,使用 4G 網路將製程機台的工作狀態、溫度、產量記數、生產參數、用電量等資訊透過 MQTT 協議給企業雲端的 ERP 系統做整合,以利管理統合全球工廠的生產資訊。

異常警報訊息通知 LINE 群組之應用
安全應用於樓宇、廠房等場所,提供主動與非主動訊號觸發,透過 IFTTT 平台,可傳送訊息至管理者慣用的 APP,即時 掌握資訊。

應用特色:
• DI 或開關切換狀態改變通知
• 手機 APP LINE 個人或群組通知
• IFTTT 支援更多 APP 臉書, Skype, 推特, 微博...

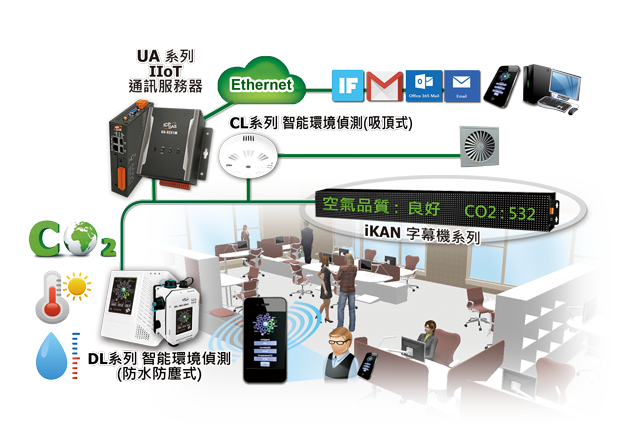

CO2 二氧化碳濃度監測通知應用
室內空氣品質管理應用,結合字幕機、新風設備等,在 CO2 濃度超標時,顯示訊息於字幕機、強制換氣,並透過 IFTTT 平台發送通知至 Gmail、e-mail、Office 365 Mail 等多種軟體選擇。

應用特色:
• Dead Band 區段邊界觸發 (濃度過高危險警報、濃度下降安全通知)
• 電腦/ 手機 Mail 通知 (Gmail、e-mail、Office 365 Mail、Dropbox ...)


TOP | HOME
工廠設備 MES 物聯網應用
客戶主要需求 OPC UA Service,因為工廠主控使用 MES 系統,系統對下的介面多用 OPC UA Client 通訊方式,採用泓格 UA-5200 系列可完美整合系統與工廠機器設備。現今工廠管理系統解決方案基本多以 MES 為主,泓格科技 UA-5200 系列在工業物聯網解決方案中為最佳整合通訊服務器。

應用特色:
• 統一標準化的介面
• 方便整合系統

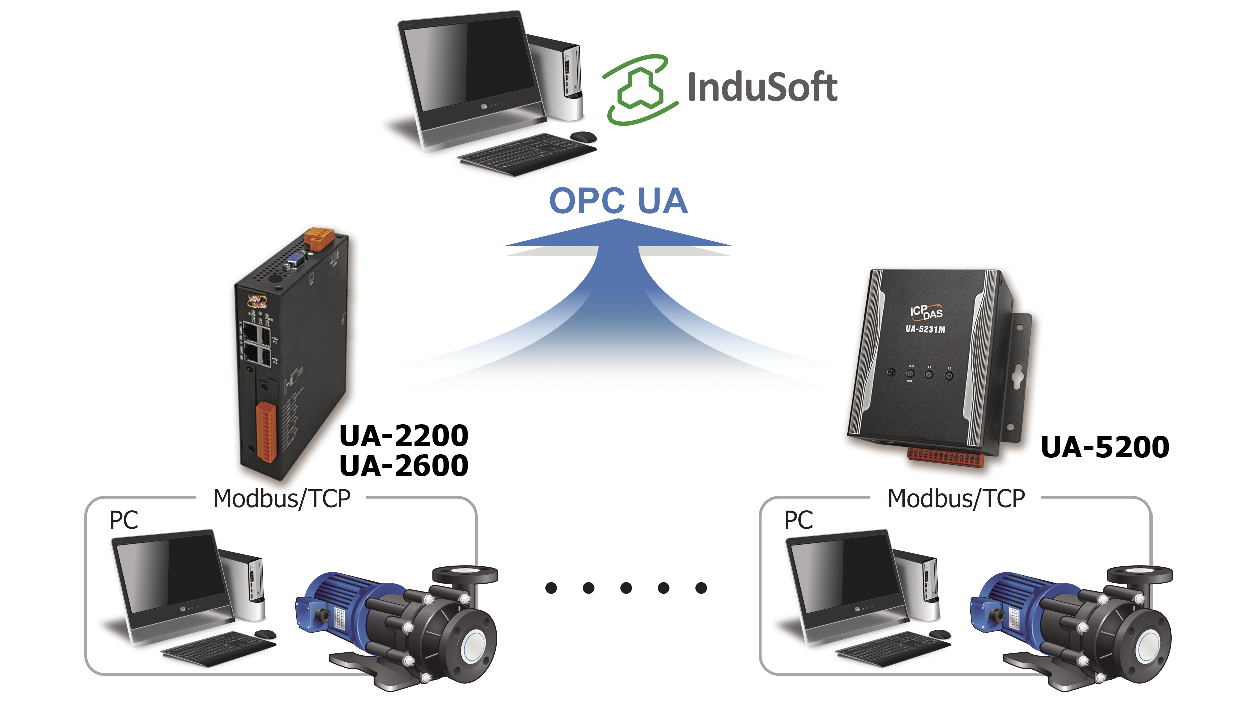

泵站設備互聯網自動化應用
本應用主要是管理各地泵站資訊,將全國各地部署好的泵站資訊統一上傳至總控制室,採用 UA-5231 工業物聯網通訊服務器,搭配泓格組態軟體 IWS 進行集中管理。應用方案中,UA-5231 大大縮短了配置、調試週期,無需繁瑣的 PC 配置,UA-5231 直接以 Web 方式做點選即可完成 Modbus 與 OPC UA Server 的橋接,方便易用,省時高效。

應用特色:
• 跨網域
• 安全性

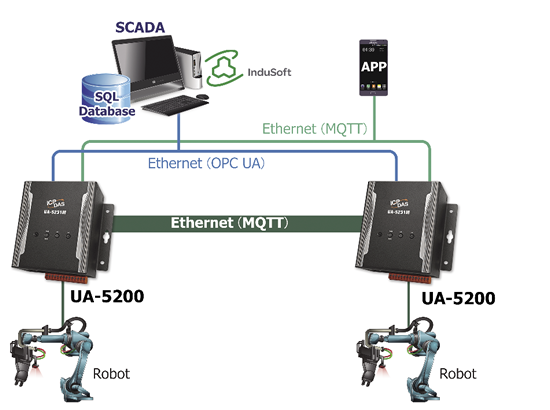

機器手臂協同運作應用
本應用讓兩台機器手臂透過 MQTT 互動通訊與協同運作,並透過 OPC UA 與資料庫 SQL、大數據 Big Data 或
SCADA 圖控做數據分析與系統監視控制。

應用特色:
• 異步傳輸
• 手機監控


BA 樓宇自動化物聯網應用
BA 智慧大樓的物聯網應用主要搭配視訊對講室內主機 HA-401,連接燈控、空調、安防、環境溫濕度、 PM2.5、二氧化碳、一氧化碳等有害物質感測設備,來營造安全舒適的居家或工作環境,若發生特殊狀況, UA 可快速觸發事件,發佈訊息通知行動 通訊 APP ( 例如 : LINE、微博、臉書、推特 ...),架構設計為雙 UA 的架構,可減輕系統端負擔。

應用特色:
• 減輕系統端負擔
• 訊息通知
