| ~ Phased out ~ |
|
|
 |
- 极高的性能价格比
- 高解析彩色触控萤幕
- 即时时钟 (RTC)
- 支援一个序列埠(RS-232/RS-485, 含Self-Tuner)
- 橡胶键盘
- 使用者图形介面
- 免费的开发软体, HMIWorks
- 支援使用者图形介面
- 支援C 语言及阶梯图开发
- 可支援自定义通讯协定(C 语言)
- 静电保护 (4 kV)
- 工作温度: -20 ~ 50°C
- 前面板：IP65 防水防尘
|
|
 |
 |
|
Model: VPD-130 |
Model: VPD-130N |
|
|
| |
 |

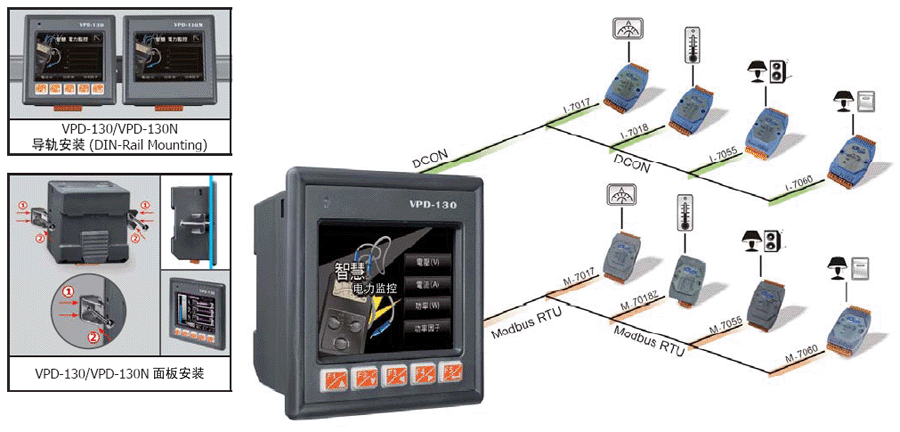

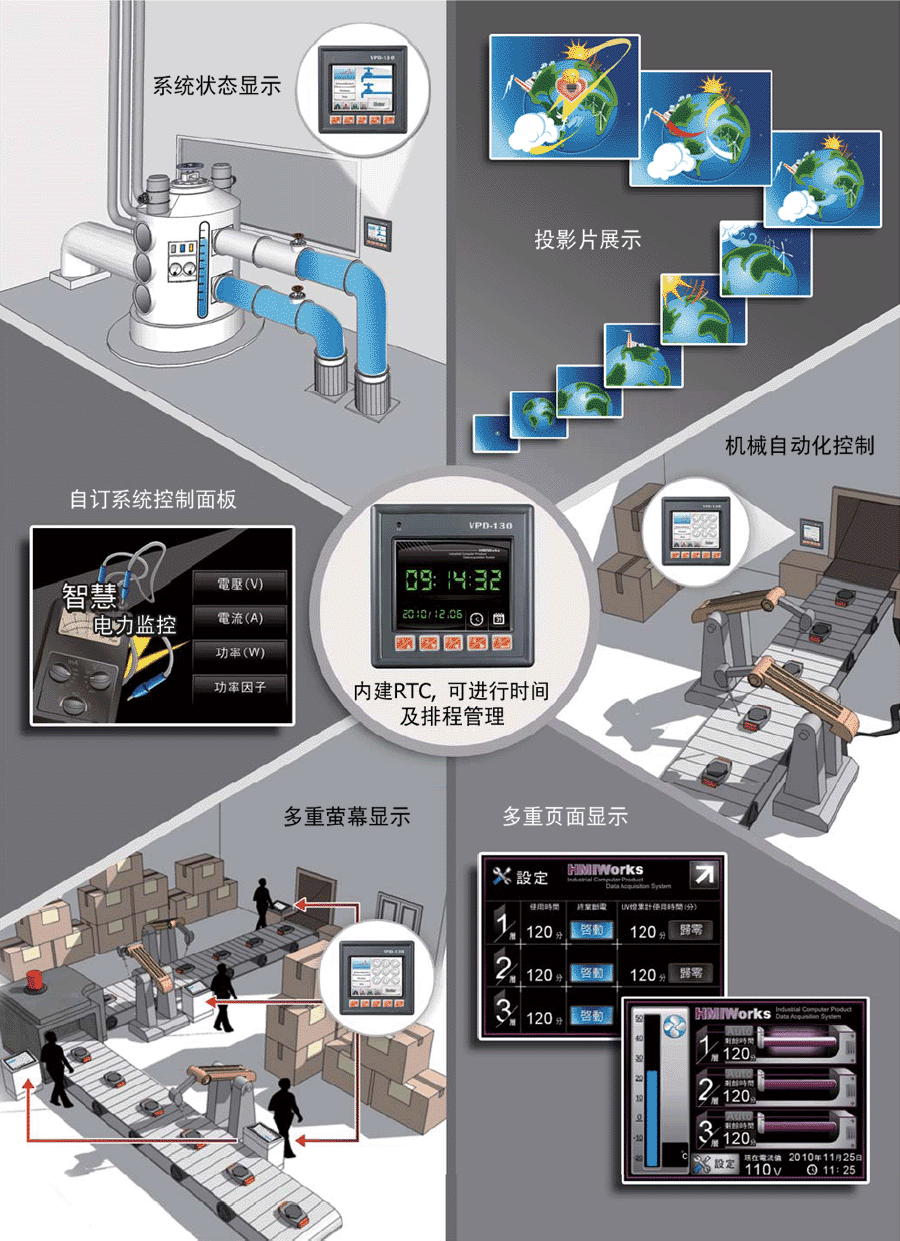

VPD 工业用触控人机介面(HMI) 装置系列配备有3.5 吋高解析彩色TFT的触控萤幕。有了触控萤幕这项功能，布署到各式各样的自动控制系统就更容易，而且也让系统更加的直觉、有效率。不論是全新建置系统或是在旧有系统导入新的介面，VPD 系列都以它的多样化通讯方式而脱颖而出。它内建的通讯方式有： RS-232/RS-485 和USB 介面。这些通讯方式对系统整合提供了莫大的帮助，比如监控远端的I/O或是从中央电脑下载软体。除此之外，内建非易失性(non-volatile) 储存单元，让VPD 系列在惡劣的环境更加可靠。
HMIWorks是VPD专用且免费的开发软体，提供了容易使用的开发环境和直觉的程式开发，并且支援向量图形，使用者只要几分钟就可以在触控萤幕上开发出吸引人的图形介面。对于可程式邏辑控制器(PLC) 的使用者來說，HMIWorks 有阶梯图设计家(Ladder Designer) 可以开发熟悉的阶梯图邏辑；而对于资讯科技的使用者來說，HMIWorks也提供C语言的整合式开发环境。尤其对于使用阶梯图设计家來开发程式的使用者來說，只要学习不到30 分钟，即可完成并下载执行第一支程式。总而言之，VPD 触控人机介面系列产品是前所未有的高性价比产品。 |
| |
 |
 |
 |
| |
 |
| 型号 |
VPD-130 |
VPD-130N |
| 中央处理器 |
| 处理器(CPU) |
32-bit RISC CPU |
| 记忆体扩充 |
16 MB SDRAM/8 MB Flash |
| 即时时钟(RTC) |
是 |
| 蜂鸣器(Buzzer) |
是 |
| 旋转开关 (0~9) |
是 |
| 通讯介面 |
| 序列埠 |
一组 (RS-232/ RS-485 含Self-Tuner) |
| USB 1.1 客户端(Client) |
仅供客户更新程式使用 |
| 人机介面 |
| LCD |
3.5 吋TFT ( 解析度240 x 320 x 16), ，亮点<= 3 |
| 背光寿命 (Backlight Life) |
20,000 小时 |
| 亮度 (Brightness) |
270 cd/m2 |
| LED 指示灯 |
是 |
- |
| 触控面板 |
是 |
| 重新启动按钮 |
是 |
| 橡胶键盘 |
5 键(可程式) |
- |
| 电气 |
| 电源 |
+12 ~ 48 VDC |
| 耗能 |
2 W (83 mA @ 24 VDC) |
| Mechanical |
| 尺寸 ( 宽 x 长 x 高) |
103 mm x103 mm x 53 mm |
| 侵入防护等级 (Ingress Protection) |
前面板: IP65 |
| 安装方式 |
导轨安装(DIN-Rail Mounting) 和面板安装(Panel Mounting) |
| Environmental |
| 工作温度 |
-20 ~ +50°C |
| 储存温度 |
-30 ~ +80 °C |
| 周围环境相对湿度 |
10% 到90% 相对湿度，非冷凝(non-condensing) |
|
| * 扩充的8MB 快闪记忆体(flash) 目前仅供储存程式使用。 |
| |
 |
VPD-130 CR |
3.5 吋触控人机介面装置，支持RS-232/RS-485、即时时钟(RTC)、USB、橡胶键盘(RoHS) |
VPD-130N CR |
3.5 吋触控人机介面装置，支持RS-232/RS-485、即时时钟(RTC)、USB (RoHS) |
|
| |
 |
| 4PCD-001 |
TouchPAD 配件包
- 包含 CA-USB10 (USB 转 5P Mini-USB 连接线, 28AWG, 1.5 公尺), 1C016 (2.4 公釐螺絲刀), 光碟软体
- 支援型號：TPD-280U, TPD-430, TPD-430-EU
|
| CA-USB10 |
USB 转 5P Mini-USB 連接线, 28AWG, 1.5 公尺 |
| MDR-60-24 CR |
直流24 伏特/2.5 安培、60 瓦电源供应器，支持DIN 导轨安装(RoHS) |
| DIN-KA52F CR |
直流24 伏特/1.04 安培、25 瓦电源供应器，支持DIN 导轨安装(RoHS) |
| tM-7561 |
USB - RS-485 转换器 |
|
| |
 |
|
| |
|
