TPD-430-H/TPD-430-H-EU/TPD-433-H/TPD-433-H-EU
~ NEW ~ ~ NEW ~

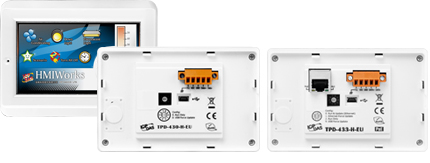

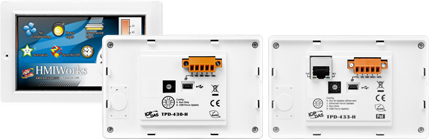

Model: TPD-430-H/TPD-433-H Model: TPD-430-H-EU/TPD-433-H-EU

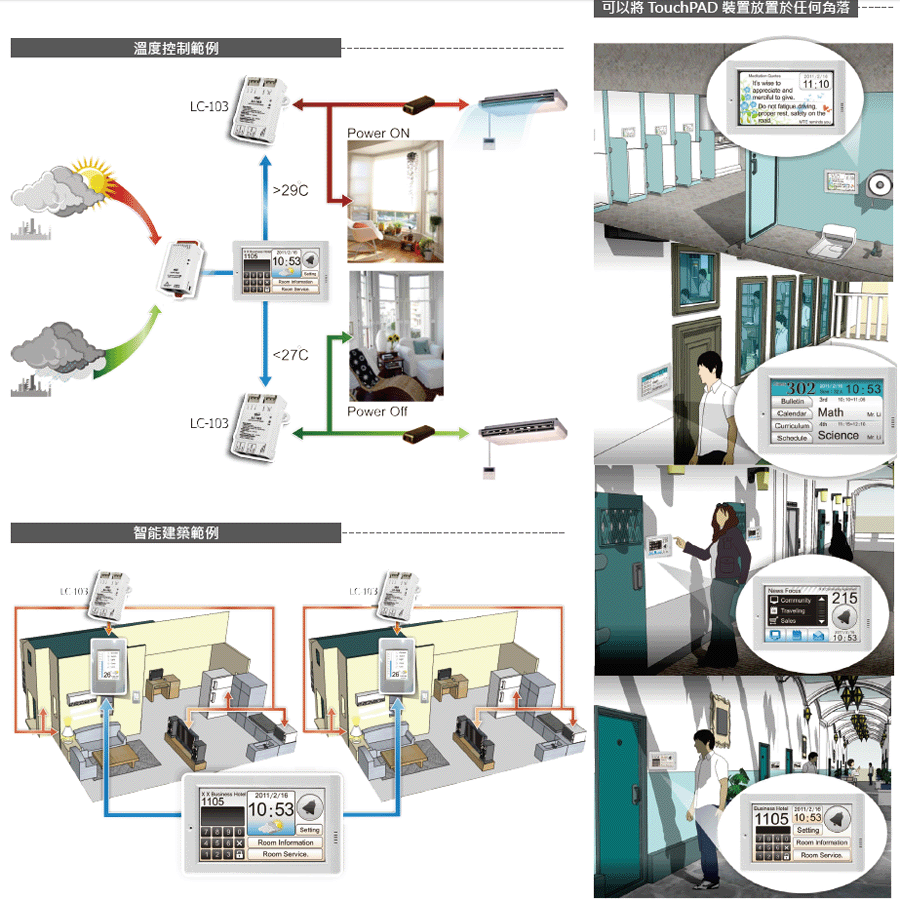

TPD-43x-H/TPD-43x-H-EU 是微型觸控人機介面 (HMI) 的裝置，是專門為了大樓自動化和數位家庭而設計的。TPD-43x-H/TPD-43x-H-EU 系列裝置配備有高解析彩色 TFT 的觸控螢幕，而且它的大小剛好可以嵌入一般牆上的電器插座。除此之外，該裝置已經和各種I/O 模組做好完美的整合，並且能夠呈現具有彈性、美麗、可客製化的圖片顯示。簡而言之，TPD-43x-H/TPD-43x-H-EU 系列是將一般機械式開關升級成智慧型控制面板的最好選擇。

對於可程式邏輯控制器的使用者來說，HMIWorks 有階梯圖設計家 (Ladder Designer) 可以開發熟悉的階梯圖邏輯；而對於資訊科技的使用者來說，HMIWorks 也提供 C 語言的整合式開發環境。尤其對於使用階梯圖設計家來開發程式的使用者來說，只要學習不到 30 分鐘，即可完成並下載執行第一支程式。總而言之，TPD 觸控人機介面系列產品是前所未有的高性價比產品。

  • TPD-433-H 系列支援PoE (Power over Ethernet)

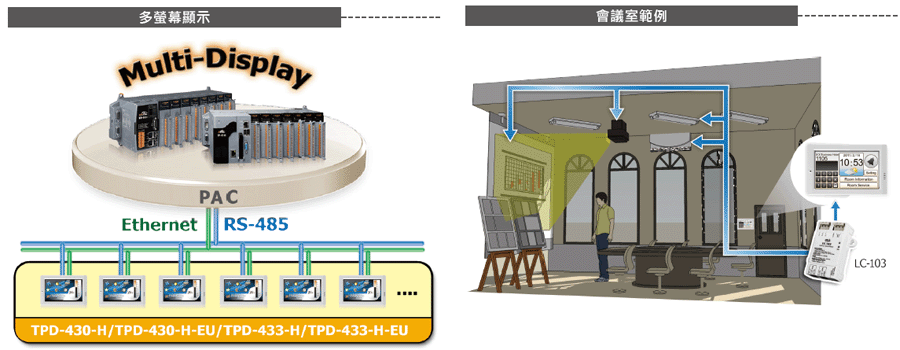

  • 支援Modbus TCP, Modbus RTU and DCON protocol
  • 極高的性能價格比
  • 高解析彩色觸控螢幕
  • 支援RS-485 (含Self-Tuner)
  • 即時時鐘 (RTC)
  • 蜂鳴器 (Buzzer)
  • 支援使用者圖形介面編輯
  • 免費的開發軟體, HMIWorks
  • 支援 C 語言, 階梯圖開發
  • 可支援自定義通訊協定(C 語言)
  • 靜電保護 (4 kV)
  • 工作溫度: -20 ~ 50°C

TPD-43x-H 安裝於專用明盒EWB-T43 (選購)
TPD-43x-H 安裝於暗盒OB120 (選購)
TPD-43x-H-EU 安裝於歐規86 x 86 mm 之暗盒


型號 TPD-430-H TPD-430-H-EU TPD-433-H TPD-433-H-EU
中央處理器
處理器(CPU) 32-bit RISC CPU
記憶體擴充 16 MB SDRAM/16 MB Flash
即時時鐘(RTC) 是
蜂鳴器 (Buzzer) 是
旋轉開關 (0~9) 是
通訊介面
序列埠 RS-485 (including Self-Tuner)
乙太網路 - 是 (RJ-45 x 1, 10/100 Base-TX)
USB 1.1客戶端(Client) 僅供更新程式使用
人機介面
液晶顯示(LCD) 4.3吋 TFT (解析度 480 x 272 x 16)，亮點 <= 3
背光壽命 20,000小時
亮度 400 cd/m2
觸控面板 是
LED指示燈 是
重新啟動按鈕 是
電氣
端子台供電 +12 ~ 48 VDC
POE 供電 - IEEE 802.3af, Class1 (48 V)
消耗功率 2.5 W
機構
尺寸 (寬 x 長 x 高) 126 mm x 82 mm x 24 mm 126 mm x 92 mm x 29 mm 126 mm x 82 mm x 24 mm 126 mm x 92 mm x 29 mm
安裝方式 牆壁安裝
(適用美規插座)		 牆壁安裝
(適用歐規 86 x 86 mm插座)		 牆壁安裝
(適用美規插座)		 牆壁安裝
(適用歐規 86 x 86 mm插座)
侵入防護等級
(Ingress Protection)		 前面板：IP40
環境
工作溫度 -20 ~ +50 °C
儲存溫度 -30 ~ +80 °C
周圍環境相對溼度 10% 到 90% 相對濕度，非冷凝(non-condensing)

TPD-430-H CR 4.3 吋觸控人機介面裝置，支援 RS-485、即時時鐘 (RTC)、USB, 適用美規插座 (RoHS)
TPD-430-H-EU CR 4.3 吋觸控人機介面裝置，支援 RS-485、即時時鐘 (RTC)、USB, 適用歐規 86 x 86 mm 插座 (RoHS)
TPD-433-H CR 4.3 吋觸控人機介面裝置，支援 RS-485、即時時鐘 (RTC)、USB、乙太網路, 適用美規插座 (RoHS)
TPD-433-H-EU CR 4.3 吋觸控人機介面裝置，支援 RS-485、即時時鐘 (RTC)、USB、乙太網路, 適用歐規 86 x 86 mm 插座 (RoHS)


TPD-430-H
TPD-430-H-EU
TPD-433-H
TPD-433-H-EU
專用明盒
EWB-T43
EWB-T43
專用暗盒
OB120
OB120
不相容
4PCD-001 TouchPAD 配件包
  • 包含 CA-USB10 (USB 轉 5P Mini-USB 連接線, 28AWG, 1.5 公尺), 1C016 (2.4 公釐螺絲刀), 軟體光碟
  • 支援型號: TPD-28xU series, TPD-43x series, TPD-43xF series, VPD-13x series.
CA-USB10 USB 轉 5P Mini-USB 連接線, 28AWG, 1.5 公尺
1C016 2.4 公釐螺絲刀
MDR-60-24 CR 直流 24 伏特 /2.5 安培、60 瓦電源供應器，支援 DIN 導軌安裝 (RoHS)
DIN-KA52F CR 直流 24 伏特 /1.04 安培、25 瓦電源供應器，支援 DIN 導軌安裝 (RoHS)

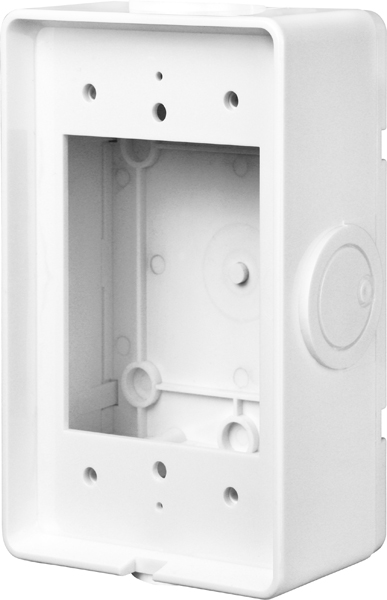

EWB-T43 TPD-430/TPD-433 的專用明盒
OB120 TPD-280/TPD-280U/TPD-283/TPD-430/TPD-433 的暗盒
LC-103 燈控模組，支援RS-485

TouchPAD 主網頁
