应用故事 – 阶梯教室
简介
一般的阶梯教室通常都配有几组灯光及空调。这份案例简单地实作了一个用人机介面装置(TouchPAD)来控制阶梯教室的灯光和空调，并且准备了几种情境以简化操作。
案例分析
首先，应以触控HMI设备来控制每一个灯光和空调。其次，阶梯教室通常有许多开关来控制不同的灯，所以不可能把不同组的灯光放置在HMI设备上的相同页面内，因此我们需要设计多页的控制。最后，还要有能够更容易从HMI设备控制这些设备，这里我们设计了一些情境控制。
组态设计
我们使用了下列的装置。
TPD-430 x 1 (16M SDRAM/8M Flash 触控HMI装置)
M-7065D x 19 (4通道数位输入/5通道relay输出模组)
M-7018 x 1 (8通道类比输入模组)

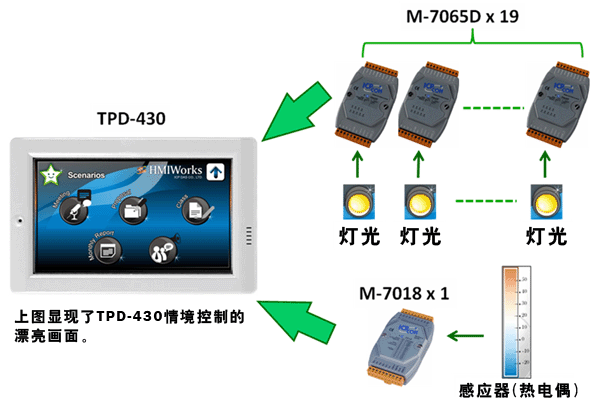

如上图所示，以TPD-430来控制Modbus RTU模组：M-7065和M-7018。 M-7065用来控制灯光和空调，而M-7018则是用来读回感应器(热电偶)的值。
专案计画
TPD-430的页面
说明
主页面:
在这一页显示了选单及温度读值。
空调的页面:
这一页用来控制空调。
嵌灯的页面:
这一页用来控制所有嵌灯。这里的嵌灯是指在座位正上方，直直地向下发出照明的黄光的小灯。
日光灯的页面:
这一页用来控制所有的日光灯。
下列路径可以下载HMIWorks (TouchPAD的开发软件):
http://ftp.icpdas.com/pub/cd/touchpad/setup/
真实的案例照片
– 泓格科技总部的阶梯教室
