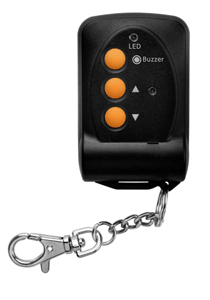

- 新產品上市: WLS-T02
無線定位系統之發射器
Jul. 11, 2017 - 簡介:WLS-T02是一款電池供電的2.4GHz無線發射器(簡稱Tag),可定時主動廣播2.4GHz無線定位封包給WLS-R01。WLS-T02的無線頻率使用ISM 2.4GHz的全球通用頻段,共可分為16個相鄰的頻道(RF Channel),分別每5MHz為一個頻道分佈在2.405GHz~2.480GHz,以及支援16段無線發射強度設定,使用者皆可透過按鍵進行調整。
除此之外,WLS-T02提供蜂鳴器、低電量指示燈,以及內建節點站號(Node ID)與3dBi PCB指向型天線…等人性化設計,可有效縮小體積以配掛在預計追蹤位置的設備,使用者可從遠端開啟蜂鳴器鳴叫之功能,協助使用者快速找到配掛WLS-T02之設備。
另外,WLS-T02具有100公尺空曠直線可視通訊距離(LOS,line of sight),且內部採用低耗電設計架構,當安裝1顆CR123A電池(3.0VDC),預設無線發射週期為3秒,且操作溫度在+20~+60℃時,使用時間可長達1年,沒電時可自行更換新電池,非常適合運用在物品追蹤、工廠區域管理等多種應用。 -
特色:
- 支援16段無線頻道設定
- 支援16段無線發射強度設定
- 內建蜂鳴器與支援遠端開啟鳴叫之功能
- 內建低電量指示燈
- 內建2.4GHz 3dBi PCB指向型天線
- 使用 ISM 2.4GHz 的全球通用頻段
- 使用DSSS無線展頻技術
- 無線傳輸範圍可達 100 公尺 ( 空曠直線可視距離 )
- 低耗電設計 (1 顆 CR123A 電池,在 +20~+60℃環境可用 1 年)
- 規格:
無線規格 調變 OQPSK (Offset Quadrature Phase-shift Keying) 展頻 DSSS (Direct-Sequence Spread Spectrum) RF頻道數量 16 傳輸功率 16±1dBm (預設) / 17dBm (最大) 無線頻率 2.4GHz 天線 2.4GHz-3dBi PCB指向型天線 傳輸距離 (LOS) 100公尺 (預設) 硬體 按鍵配置 解除鳴叫鍵*2、蜂鳴器*1 蜂鳴器音量 55dB@10 公分 LED指示燈 按壓按鍵 綠燈x1 求救/電池低電量 紅燈x1 EMS保護 ESD ±4 kV於接觸螺絲 EFT (IEC 61000-4-4) ±4 kV於電源 電源 輸入電壓 +2.6 VDC ~ +3.6 VDC 電池數量 1 x CR123A (3.0 VDC) 功耗 (1.) 蜂鳴器不鳴叫:
267uW@3VDC/2.13mAh@1天 (發射週期3秒)
(2.) 蜂鳴器鳴叫:
90mW@3VDC/30mAh@1小時 (發射週期3秒、且鳴叫週期1秒)機構 尺寸(長x寬x高) 70 mm x 43 mm x 21 mm 安裝 掛勾 環境 操作溫度 -25 ~ +70℃ (不含電池)
-25 ~ +60℃ (含電池)儲存溫度 -30 ~ +80℃ (不含電池)
-20 ~ +45℃ (含電池)相對溼度 45 ~ 85% RH (無凝露,不含電池)
20 ~ 65% RH (無凝露,含電池) - 訂購資訊:
WLS-T02 CR 無線定位系統之發射器 (RoHs) 重要提醒:無線定位系統之發射器需搭配接收器、轉換器一起使用,請參考WLS-R01與RFU-400。 - 配件資訊:
WLS-R01 CR 無線定位系統之接收器 (RoHs) WLS-CFG CR 無線定位系統之配置器 (RoHS) RFU-400 CR RS-232/RS-485 to 429 MHz 無線數據轉換器 (RoHS) 鋰電池(CR123A) 電壓3.0V,容量1700mAh (一次性不可充電鋰電池) -
